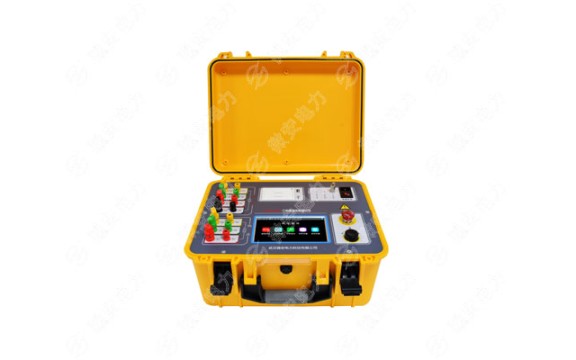

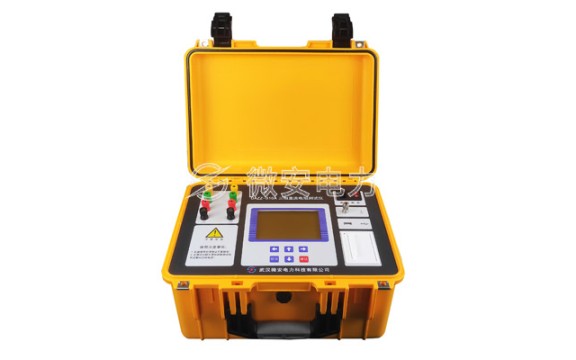

变压器绕组的直流电阻测试在电力预防性试验以及交接试验中是一项常规且必做的试验项目,一般使用直流电阻测试仪完成该项试验,目前市面上的各个生产直流电阻测试仪厂家,对此款仪器又有多种不同的电流规格,今天微安电力就跟大家分享一下直流电阻测试仪的选型方法。
一、选择测试电流的注意事项
很多客户都知道在变压器的直流电阻测试过程中,测试电流大,则变压器铁芯饱和的快(也就是充电速度快),测试时间短,但是在小容量变压器的测试过程中,因为绕组额定电流小,通入过大的测试电流且时间长的话就会导致绕组发热,从而引起测试过程中绕组的直流电阻发生变化,影响测试结果。
而现在,因为变压器铁芯所使用的钢片工艺都很好,变压器空载电流的下降都非常快,一般都使用变压器额定电流2%—10%来测试变压器的直流电阻,就可以很快的使铁芯饱和,10%适用于小容量变压器的测试,2%适用于大容量变压器的测试。原因如下

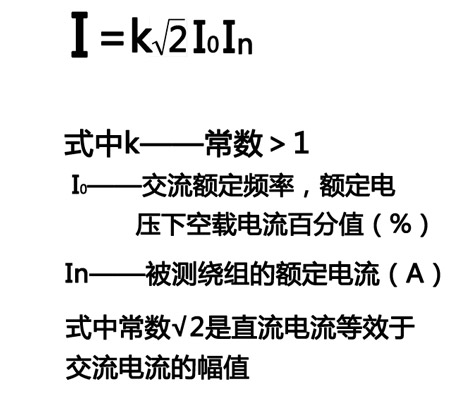

二、选择测试电流计算公式
常数k比1大时,铁心中磁通密度>Bn(变压器交流空载时的额定磁通密度),从而使直流电阻测量时铁心的磁导率降的更低,测试速率更快。
在变压器绕组是星形(Y)联结时,线电流等于相电流,由上式可得出测量直流电阻时应施加的电流是
当变压器绕组是三角形(D)联结连接组别时,变压器的空载电流线电流是相电流的√3倍,而测量直流电阻时的直流电流是按总电流的1/3和2/3的比例分配的。所以测量直流电阻应加电流是
上面几个公式都可以准确选择直流电阻测试仪的测试电流,现在直流电阻测试仪生产厂家也会根据被试变压器的参数,为客户提供详细的测试方案。
