直流电阻测试仪的作用及使用方法

发布时间:2019-01-01 14:23:00 阅读次数: 377次
使用直流电阻测试仪进行直流电阻测试的目的及直流电阻测试仪的使用方法,通过检测直流电阻的阻值大小,确定变压器绕组有无匝间短路或开路。

一、直流电阻测试仪的作用

直流电阻测试仪通过检测直流电阻的阻值大小,确定在闭合的环形回路中,引线的焊接或连接质量,变压器绕组有无匝间短路或开路,以及分接开关的接触是否良好等情况,且变压器绕组的直流电阻的测试是变压器在交接试验、预防性试验中,必不可少的试验项目。

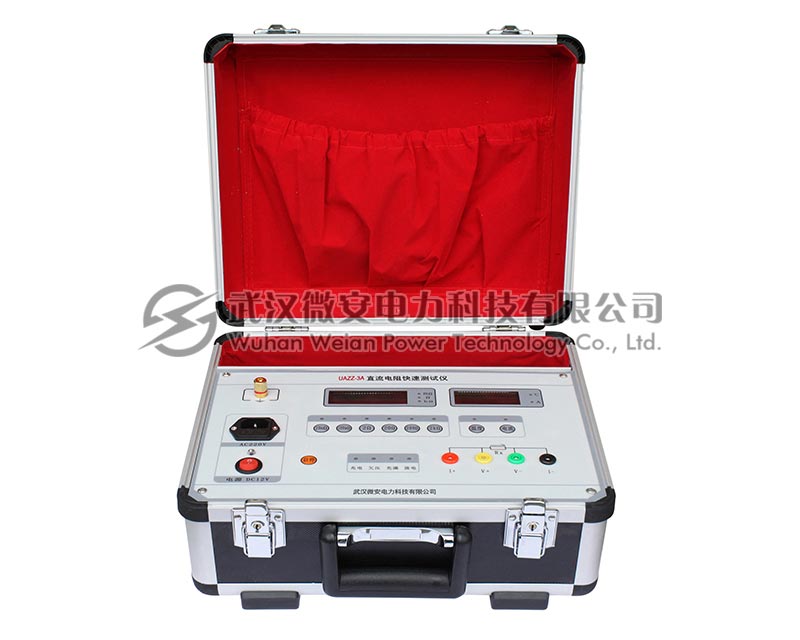

直流电阻测试仪

二、直流电阻测试仪的使用方法

1. 将被试品,用仪器专用测试附件线连接,按下图连接,确保各测试夹与被试品可靠连接。

直流电阻测试仪接线图1

2.打开直流电阻测试仪的电源开关,直流电阻快速测试仪显示“欢迎使用”,并进入“量程选择”界面,此时通过“向上、向下”键移动光标,选择所需设定的测试量程或测试电流,按下“确认”键,直流电阻测试仪自动开始测量。

3.在直流电阻测试仪的测试过程中,LCD屏幕显示充电进度条,等待充电完成后,屏幕上显示的数值,即为被测设备直流电阻值,此时按下“确认”键数值将被保存并锁定。若屏幕长时间显示“正在充电”,则表示在上一步操作时, 量程选择的不正确,需要按“返回” 键返回上一级菜单,选择高一档测试量程重新进行测试,如果还不能解决,则请检查测试回路是否开路。

4. 在直流电阻快速测试仪的数据显示界面,按“打印”键数据将被打印,数据打印完毕后仪器将自动放电,放电过程中,LCD屏幕上显示放电“放电完成”后返回上一级菜单。

5.如若被试品是变压器,请更换测试夹至其他相别,重复上述操作,完成其他相别的测试

6.测试全部完成后,关闭测试仪电源,断开电源线,对被试品进行放电,然后拆除测试线夹即可。

三、直流电阻测试仪在使用过程中的常见问题

1. 测试时无电流输出,检查试验回路有开路故障或者待检设备开路,直流电阻快速测试仪在试验过程中是禁止开路状态测试。

2. 测试结果偏大较多,需要检查测试夹与被试品连接的地方是否良好,不好夹在被试品生锈,氧化,镀锌等地方。

直流电阻测试仪接线图2

四、直流电阻测试的常见注意事项

1. 测试结束,必须等待直流电阻测试仪充分放电后,LCD屏幕显示“放电完成”后,方可拆卸测试夹具,且拆卸时不要触任何金属部位,如果不对其充分放电,变压器器会有剩余残压,残压可至人触电或者设备损坏。

2.测试过程中,直流电阻测试仪屏幕上进度条一直显示“正在充电”,没有任何变化时,证明量程选择的不对,或者是外部测试回路有开路,需要返回后,重新选择电阻值大一些的档位,检查直流电阻测试仪的外部回路是否开路的话,可以用万用表的通断档位对测试线进行判断。

这种问题都是在直流电阻测试仪的过程中比较常见的,所以,微安电力提示您,在做电力预防性试验时一定要正确的使用直流电阻快速测试仪。


#
