如何选择接地电阻测试仪型号?

发布时间:2018-12-16 21:53:59 阅读次数: 377次
本文先介绍了常用的接地电阻测试仪型号和组成部分,在了解接地电阻测试仪的外部后,告知用户优质接地电阻测试仪的条件,详细说明接地电阻测试仪的功能,从自己需求出发来选择。

接地电阻测试仪是一款专门测量接地电阻的专用仪器,要选择一款优质地,性价比高的接地电阻测试仪,必须要先了解接地电阻的外部结构,再深入接地电阻测量仪的内部结构,了解其功能作用,从自己需求出发,选择一款性价比的数字接地电阻测试仪。

一.接地电阻测试仪型号

接地电阻测试仪的型号多,用户无法选择,早年由于国内电力仪器行业内的公司受技术实力受限制,传统的常用接地电阻测试仪型号是,ZC-8型和ZC-29型手摇式接地电阻测试仪,而目前的主流则选择的是数字式接地电阻测试仪

ZC-8型号的接地电阻测试仪是由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构都装在铝合金铸造的便携式外壳内,由于外形与普通摇表相似,所以一般又称为接地摇表。

ZC-8型接地摇表带有三个端钮,分别是E,P,C;它是由一只高灵敏度的检流计、手摇发电机、电流互感器及调节电位器等组成。C-8型号的接地电阻测试仪的工作原理是,当手摇发电机的摇把以120r/min的转速转动时,便产生90-98Hz的交流电流。此电流经电流互感器一次绕组、接地极、大地和探测针后,回到发电机,电流互感器便产生二次电流,检流计指针偏转。

目前行业内主流使用的数字式接地电阻测试仪由微处理器控制,可自动检测各接口连接状况及地网的干扰电压、干扰频率,并且具测试辅助接地极电阻值功能,方便快捷,数据准确。

二、接地电阻测试仪组成部分

接地电阻测试仪分类:三个接线端子的接地电阻测试仪、四个接线端子的接地电阻测试仪。

接地电阻测量仪附件:两支接地探测针、三条导线:5m长的用于接地板,20m长的用于电位探测针,40m长的用于电流探测针

三、优质接地电阻测试仪的条件

进年来由于计算机技术的飞速发展,因此接地电阻测试仪也渗透了大量的接地电阻测试仪微处理机技术,其测量功能,内容与精度是一般仪器所不能相比的。

选择一款先进的接地电阻测试仪,才能满足所有接地测量要求。一台功能强大的地阻测试仪均由微处理器控制,可自动检测各接口连接状况及地网的干扰电压、干扰频率,并具有数值保持及智能提示等独特功能。优质的接地电阻测试仪都运用新式钳口法,无需打装桩放线进行在线直接测量,优质的接地电阻测试仪还可测量土壤电阻率及地电压。

接地电阻测试仪

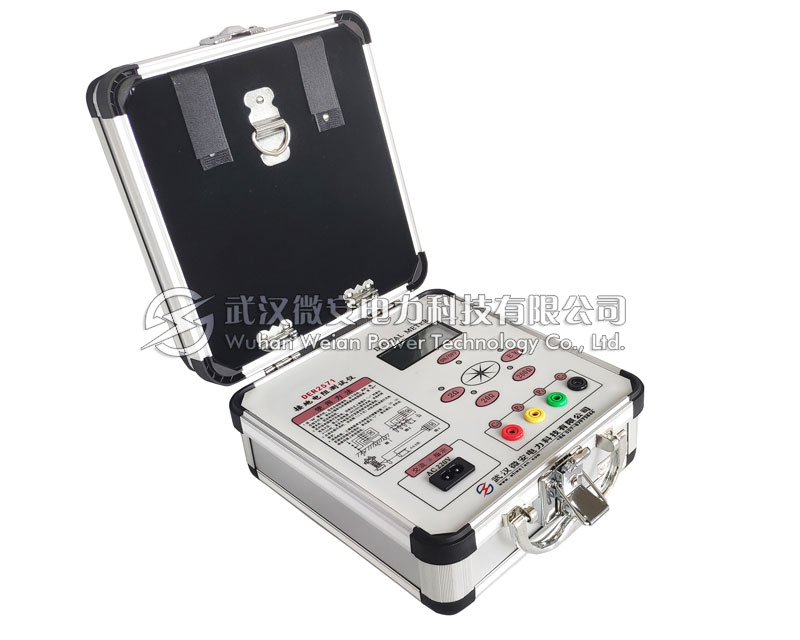

数字式接地电阻测试仪

四、了解接地电阻测试仪的功能

了解接地电阻测试仪的作用及功能,是为了更好的挖掘自己的需要,了解接地电阻测试仪是否能满足自己的需求。

(1)较强的抗干扰能力

微安电力生产的DER2571 数字接地电阻测试仪,结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器,使仪表有较好的抗干扰能力。下图为微安电力DER2571接地电阻测试仪的生产现场

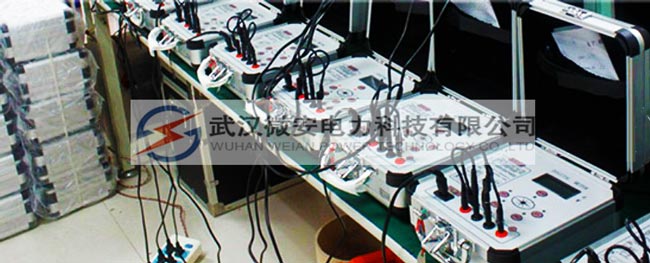

接地电阻测试仪生产现场

接地电阻测试仪生产现场

(2)超智能电子升压

数字接地电阻测试仪采用电子升压,替代了传统人工手摇发电工作方式。也不需要人工调节平衡,3(1/2)位LCD显示

(3)测试范围广

上述讲到,优质的接地电阻测试仪还可测量土壤电阻率及地电压。微安电力生产的接地电阻测试仪除测地电阻外,还可测低电阻导体电阻、土壤电阻率以及交流地电压,满足了新式接地电阻测试仪的要求。

(4)测量广,精度准

数字接地电阻测试仪由DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大,再经过检波换算数字显示,测量范围有0~2Ω,0~20Ω,0~200Ω,三个不同量程,提高显示的精度。

(5)测量稳定

数字接地电阻测试仪采用DC/AC变换技术将直流变为交流的低频恒定电流,测量的时候方便快捷,数据稳定。接地电阻测量仪允许辅助接地电阻在0~2KΩ(RC),0~40KΩ(RP)之间变化,不致于影响测量结果。

(6)符合用户习惯

从用户体验出发,该数字接地电阻测试仪如若测试回路不通表头显示"1"代表溢出,符合常规测量习惯。

总结

接地电阻测试仪是防雷接地必不可少的 ,了解了接地电阻测试仪的型号、组成部分和功能后,我们得从自己需求出发,选择一款先进的接地电阻测试仪,将更有助于我们的测试工作,提高工作效率。


#
