电力变压器绕组变形试验怎么接线?

发布时间:2023-01-04 19:35:59 阅读次数: 872次
变压器绕组变形试验的试验分为仪器端(变压器绕组变形测试仪)接线和被试品侧(变压器端)接线两部分,因为电力变压器的联结组别,也就是接线方式不一样,通常分为Y、Yn、△等多种方式,所以在测试绕组变形的时候,就会对应有不同的接线方式。

电力试验设备厂家

变压器绕组变形试验的试验分为仪器端(变压器绕组变形测试仪)接线和被试品侧(变压器端)接线两部分,因为电力变压器的联结组别,也就是接线方式不一样,通常分为Y、Yn、△等多种方式,所以在测试绕组变形的时候,就会对应有不同的接线方式。

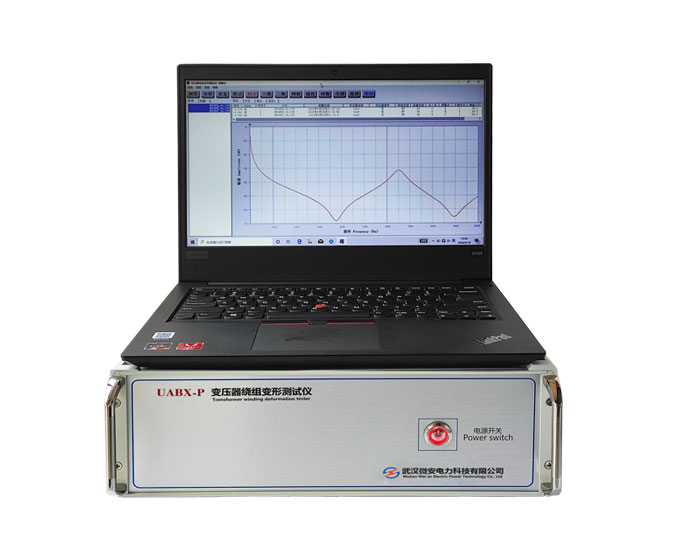

变压器绕组变形测试仪

变压器绕组变形测试仪———联系采购 :张经理 153-7708-1310 (微信同号)

故下文着重介绍在被试品侧(变压器端)的接线方法

一、三相Δ形变压器测量接线

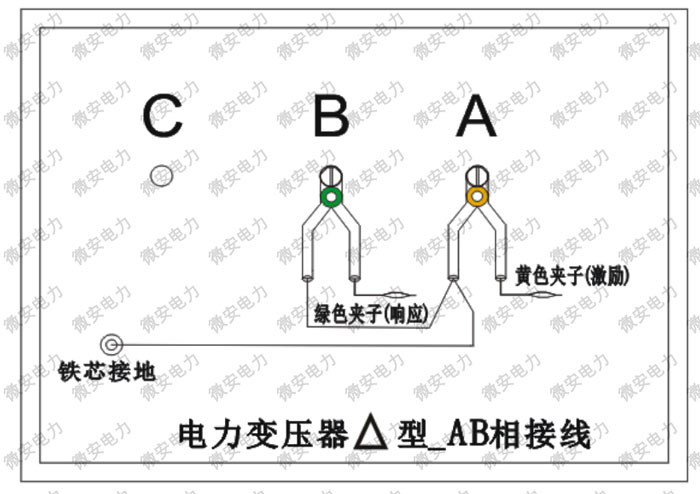

电力变压器Δ_AB试验接线

Δ接线变压器_AB试验接线

AB相测量接线

1、测量系统共一点接地,取变压器铁芯接地。

2、黄夹子定义为输入,钳在△形的A相、绿夹子定义为测量,钳B相上。

3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

4、以上接线完成对三相△形的AB相测量接线,如上图

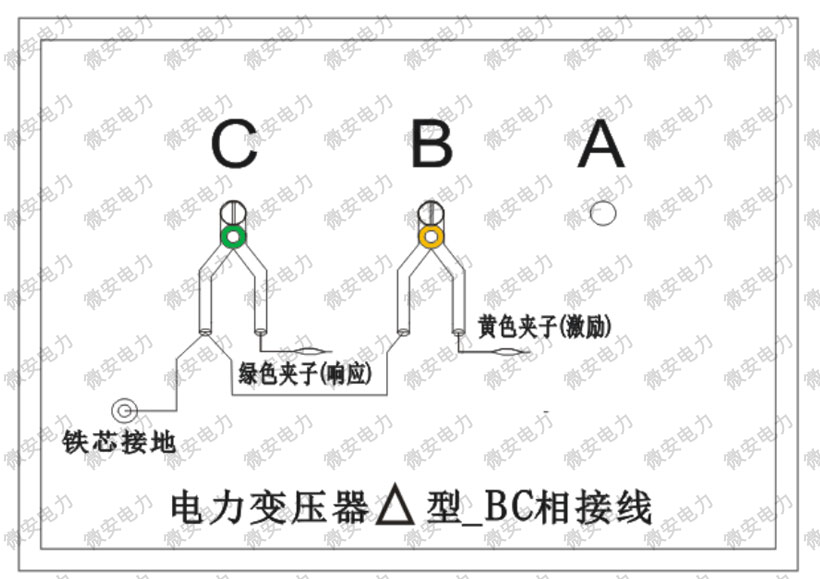

电力变压器Δ_BC试验接线

Δ接线变压器_BC试验接线

BC相测量接线

1、测量系统共一点接地,取变压器铁芯接地。

2、黄夹子定义为输入,钳在△形的B相、绿夹子定义为测量,钳C相上。

3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

4、以上接线完成对三相△形的BC相测量接线,如图11。

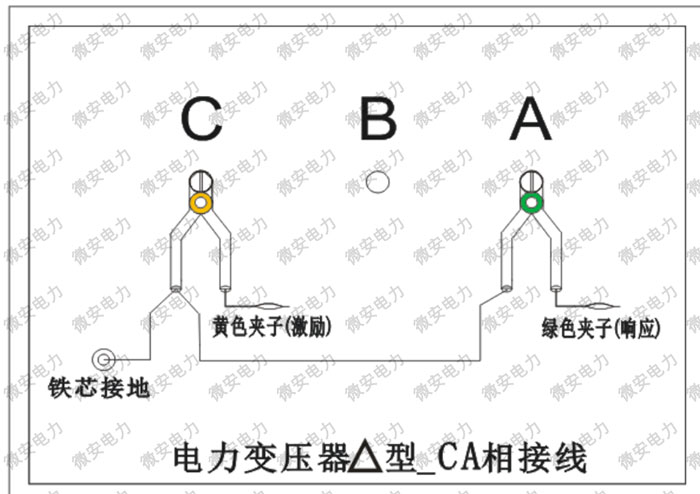

电力变压器Δ_CA试验接线

Δ接线变压器_CA试验接线

CA相测量接线

1、测量系统共一点接地,取变压器铁芯接地。

2、黄夹子定义为输入,钳在△形的C相、绿夹子定义为测量,钳A相上。

3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

4、以上接线完成对三相△形的CA相测量接线,如图12。

二、三相Yn形变压器测量接线

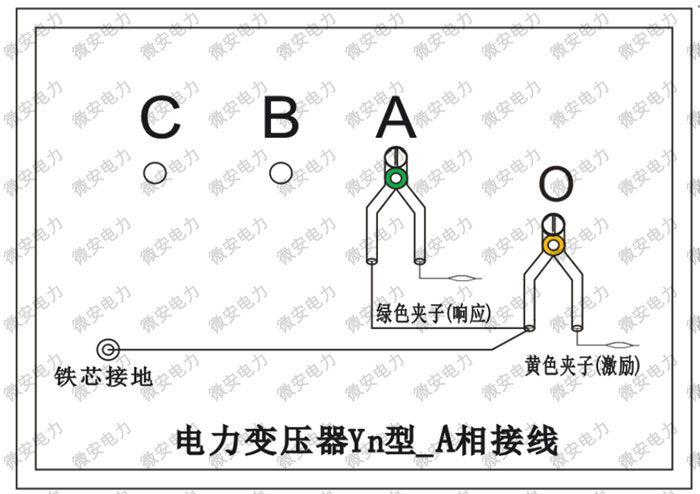

Yn型变压器_A相接线

Yn型变压器_A相接线

A相测量接线

1、测量系统共一点接地,取变压器铁芯接地。

2、黄夹子定义为输入,钳在Yn的‘O’点、绿夹子定义为测量,钳A相上。

3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

4、以上接线完成对三相Yn形的A相测量接线,如上图

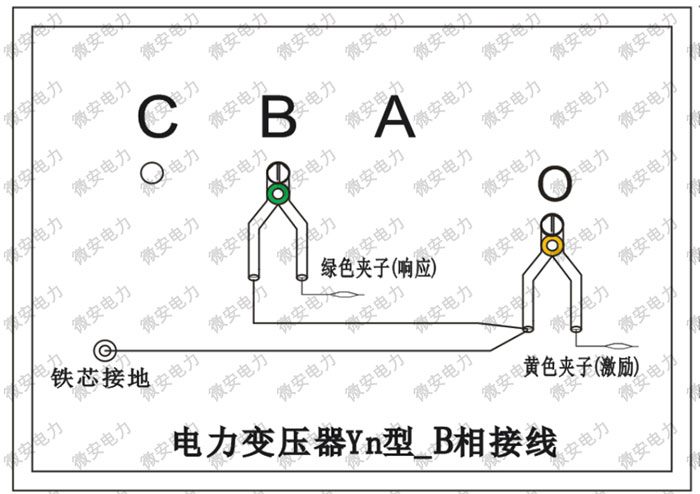

Yn型变压器_B相接线

Yn型变压器_B相接线

B相测量接线

1、测量系统共一点接地,取变压器铁芯接地。

2、黄夹子定义为输入,钳在Yn的‘O’点、绿夹子定义为测量,钳B相上。

3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

4、以上接线完成对三相Yn形的B相测量接线,如上图

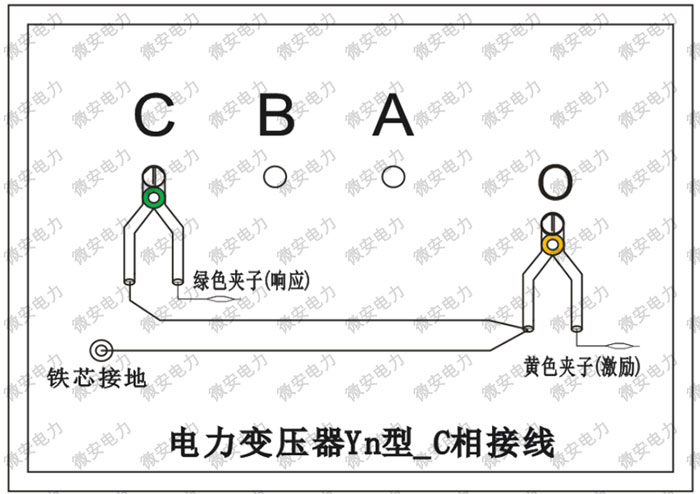

Yn型变压器_C相接线

Yn型变压器_C相接线

C相测量接线

1、测量系统共一点接地,取变压器铁芯接地。

2、黄夹子定义为输入,钳在Yn的‘O’点、绿夹子定义为测量,钳C相上。

3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

4、以上接线完成对三相Yn形的C相测量接线,如上图。

三、三相Y形变压器测量接线

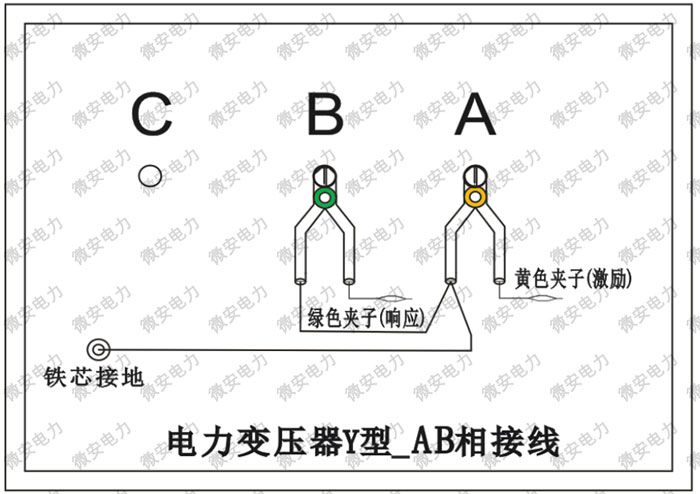

Y型变压器_AB相接线

Y型变压器_AB相接线

AB相测量接线

1、测量系统共一点接地,取变压器铁芯接地。

2、黄夹子定义为输入,钳在Y形的A相、绿夹子定义为测量,钳B相上。

3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

4、以上接线完成对三相Y形的AB相测量接线,如图7。

Y型变压器_AB相接线

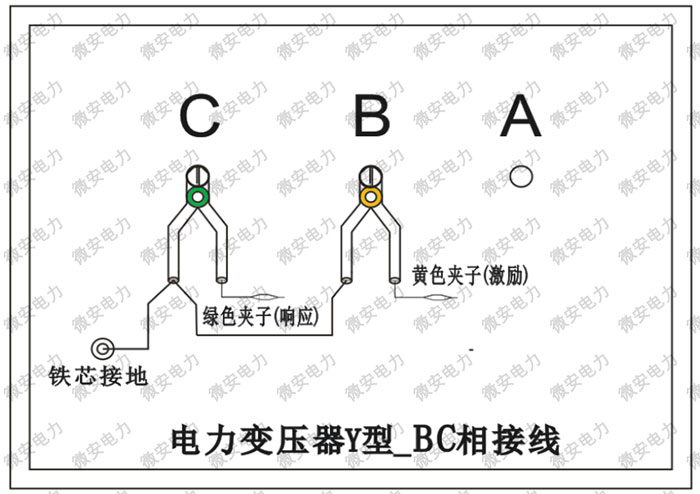

Y型变压器_BC相接线

BC相测量接线

1、测量系统共一点接地,取变压器铁芯接地。

2、黄夹子定义为输入,钳在Y形的B相、绿夹子定义为测量,钳C相上。

3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

4、以上接线完成对三相Y形的BC相测量接线,如图8。

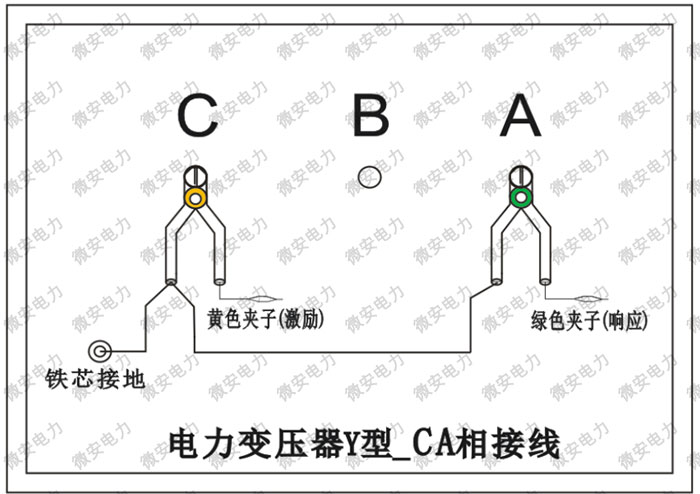

Y型变压器_CA相接线

Y型变压器_CA相接线

CA相测量接线

1、测量系统共一点接地,取变压器铁芯接地。

2、黄夹子定义为输入,钳在Y形的C相、绿夹子定义为测量,钳A相上。

3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

4、以上接线完成对三相Y形的CA相测量接线,图9

#
