教程版|变压器油介质损耗及体积电阻率测试

一、油介质损耗、油体积电阻率的定义

介质损耗角简称“介损角”，是在交流电场下，电介质内流过的电流向量和电压向量之间的夹角（即功率向量角ф）的余角δ。

通常油介质损耗以介质损耗角的正切值(tgx)表示:正切值tgx越小，表示介质损耗越小，油的绝缘性越好。

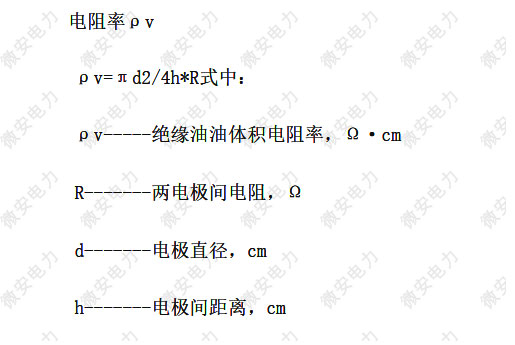

而绝缘油的体积电阻率是表示两电极间，绝缘油单位体积内电阻率的大小，通常以ρv表示，在恒压作用下，绝缘油体积电阻率是用来表示两电极间绝缘油单元的电阻率。

油的体积电阻率可以反映油的本质和老化的深度，对判断变压器的绝缘特性具有重要意义。

二、测量油介质损耗、油体积电阻率的仪器选择

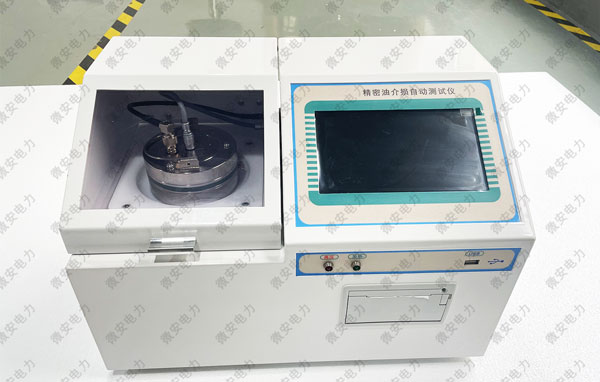

测量变压器油介质损耗及体积电阻率通常采用绝缘油介质损耗及体积电阻率测试仪，一机即可完成这两项参数的全部试验。

绝缘油介质损耗及体积电阻率测试仪———仪器采购请联系 :张经理 153-7708-1310 （微信同号）

绝缘油介质损耗测试仪的功能是用于测量电力变压器绝缘油的介质损耗角和体积电阻率的功能，测量绝缘油介质损耗角和体积电阻率选用绝缘油介质损耗测试仪测量，产品外形小巧轻便，便于携带，结构上内置温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流电源等主要部件，其中加热部分采用高频感应加热方式，具有加热均匀、速度快、控制方便等优点。

三、试验操作方法

操作之前准备

1、将被测油样倒入标准的油杯中并且放入加热炉中，检查油杯底部是否接触良好，不能有杂物，避免接触不好一起晃动，

2、将测试导线与绝缘介质损耗仪的主机相连，往油杯内倒入油样40ml，尽可能不要在油中夹入气泡，

3、将内电极装入油杯，且需静止15分钟以上，让气泡全部排出后方可进行测试。

4、接入220V交流电源打开电源开关，在主界面选择“加热测试”或者“直接测量”参数设置，

加热测试是指将油样加温至设置的温度时测试，试验的目的是更加接近实况的数据测量，电力变压器在实际运行中是带有温度，通常设置温度是90℃，

直接测量是指变压器油样在常温下的介损值测量，两者数据结果存在一定的差异，一般是建议选择加温测量，下面选择“加热测量”。

测试过程

变压器油介质损耗及体积电阻率测试仪采用高频感应炉加热，启动加热后，温控CPU发出加热命令，同时采集油杯内部温度传感器的温度值，加热采用变功率控制和PWM控制两者相结合的控制方式。在油样温度较低时，用大功率加热方式，这有利于缩短油样加热时间；待温度升至接近预设温度时，采用较小功率PWM加热方式，这样有利于油样加热均匀。

测试结果

当温度达到设定温度时，仪器自动转入升压状态，此时电压输出并自动调整，当达到预设电压值时仪器停止升压并将测量结果显示在屏幕上，自动测试结束显示测试的结果值。

一般新油的体积电阻率为1*10¹² ~ 1*10¹⁴ Ω·cm
