变压器油|绝缘油介电强度(耐压)试验方法

一、什么是油介电强度试验

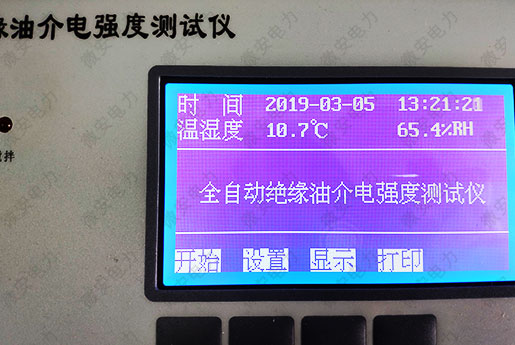

油介电强度的试验，即在绝缘油中放上一定形状的标准试验电极，电极间加上工频电压，并以一定的速率逐渐升压，直至电极间的油隙击穿为止，测量的是绝缘油的瞬时击穿电压值，该电压值即绝缘油的击穿电压(KV)，也可以换算为击穿强度(KV/cm)，也称为油介电强度，目前国内一般采用全自动绝缘油介电强度测试仪进行。

绝缘油介电强度测试仪———仪器采购请联系 :张经理 153-7708-1310 （微信同号）

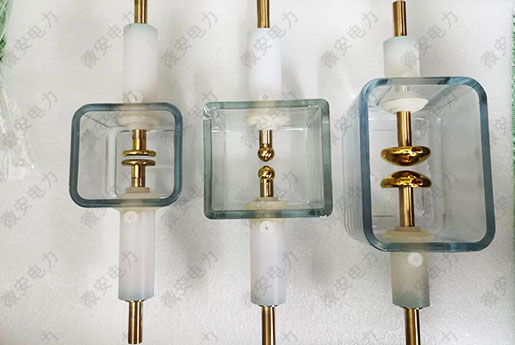

二、试验电极的选择

试验电极，根据有关规程规定，用黄铜或不锈钢制成，直径为25毫米，厚4毫米，倒角半径R为2毫米。

安置电极的油杯的容量按规定应为200毫升，

油杯是用 瓷或玻璃制成，其几何尺寸应能保证；

①从电极到杯壁和杯底的距离应不小于15厘米；

②电极至上层油面的距离应不小于电极至杯底的距离。电极面应垂直，两电 极必须平行。

三、试验油杯的清洗

试验前电极和油杯应先用汽油、苯或四氯化碳洗净烘干，洗涤时用洁净的丝绢，不可用布和棉纱。电极表面有烧伤痕迹的不可再用。调整好电极间距离，使其保持2.5毫米。油杯上要加玻璃盖或玻璃罩。试验在室温15~35℃，湿度不高于75%的条件下进行。

四、检测油样的处理

试油样送到试验室后，必须在不破坏原有储藏密封的状态下放置相当时间，直至油样接近室温。在油倒出前，应将储油容器颠倒数次，使油均匀混合，并尽可能不产 生气泡。然后用被试油杯和电极冲洗两、三次。再将被试油沿杯壁徐徐注入油杯中。盖上玻璃盖或玻璃罩，静置10分钟。

五、升压试验

调节调压器使电压从零升起，升压速度约3千伏/秒，直至油隙击穿，并记录击穿电压值。这样重复试验5次，取平均值。

六、注意事项

为了减少油击穿后产生的碳粒，应将击穿时的电流限制在5毫安左右。在每次击穿后要对电极间的油进行充分搅拌，并静置5分钟后再重复试验。
