大电流导线截面积的选择

发布时间:2022-05-14 09:16:38 阅读次数: 872次
导线截面积的选择,考虑的是导线的载流能力,载流能力需要大于负载电流。所以选择截面积需要先求出负载工作电流,及导线的载流能力,如果截面积选择小了,会造成导线通流时温升值过大,严重时烧毁导线......

导线截面积的选择主要是看功耗有多大,通俗的的说就是看电压及电流有多大,且截面积的选择主要考虑的是导线的载流能力,而载流能力必须大于负载电流。

另外在大电流导线的使用中一定会产生热量,但热量产生时铜的导电性能也会改变,其导电量也会变化,这样将也影响设备的使用,所以这个温升的影响也必须考虑到设计选型中去

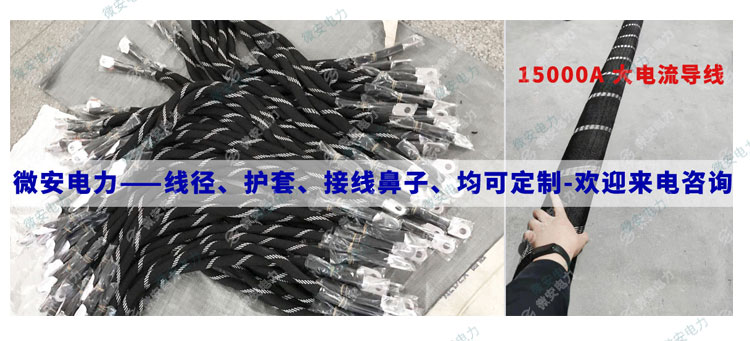

纯铜大电流导线

今天微安电流为大家带来了关于大电流导线截面积与温升的选型指南,附全面的计算公式,让您清楚明白的选型。

一、导线截面积计算公式

导线截面积一般按如下公式计算:

铜线: S= IL / 54.4*U`

铝线: S= IL / 34*U`

式中:I——导线中通过的最大电流(A) <

L——导线的长度(M)

U`——充许的电源降(V)

S——导线的截面积(MM2)

说明:

1、U`电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠。

大电流导线截面展示

注意:导线截面积的选择除了要考虑载流能力以外, 还需要考虑运行时间,需要考虑导线温升系数

二、导线温升系数计算公式

△T=Ta - Tc

Tc:环境温度。

Ta:大电流导线通流后的温度(重要提示:一般运行状态下,Ta应≤105℃)

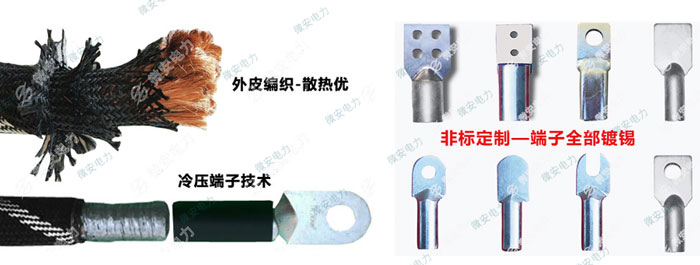

大电流导线护套端子

如需要保证温升系数,应适当放大导线截面。

武汉微安电力是专业的大电流导线与大电流电缆的生产厂家,各种截面与长度均可以定制,如您对导线截面积选型有疑问,可随时咨询微安电力技术服务部027-87973866

#
