串级式试验变压器的接线原理是怎样的？

在日常的电力检修试验工作中，常有客户问及串级式试验变压器，这是因为串级式试验变压器具有很大的优越性，因为其整个试验装置由几台单台试验变压器组成，而单台试验变压器容量小、电压低、重量轻，便于运输和安装。这些试验变压器既可以串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。

串级式试验变压器———仪器采购 :张经理 153-7708-1310 （微信同号）

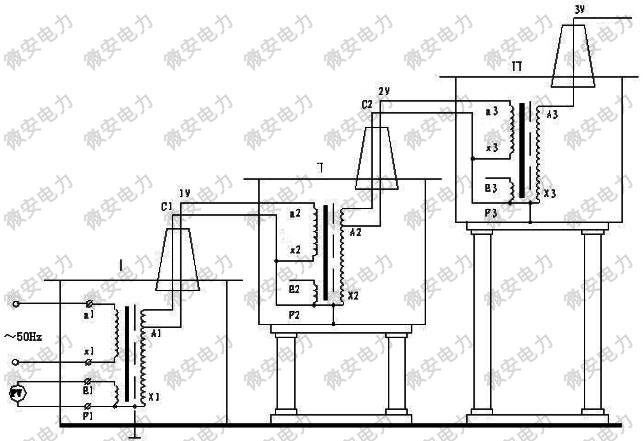

一、串级式试验变压器的原理图

在上图中，第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在串级试验变器基本原理图中，低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，试验变压器I的箱体是接地的。这样第一级、第二级、第三试验变压器对地的额定输出电压分别为1V、2V、3V；其额定容量分别为3P、2P、1P。

一、串级式试验变压器的接线实拍图

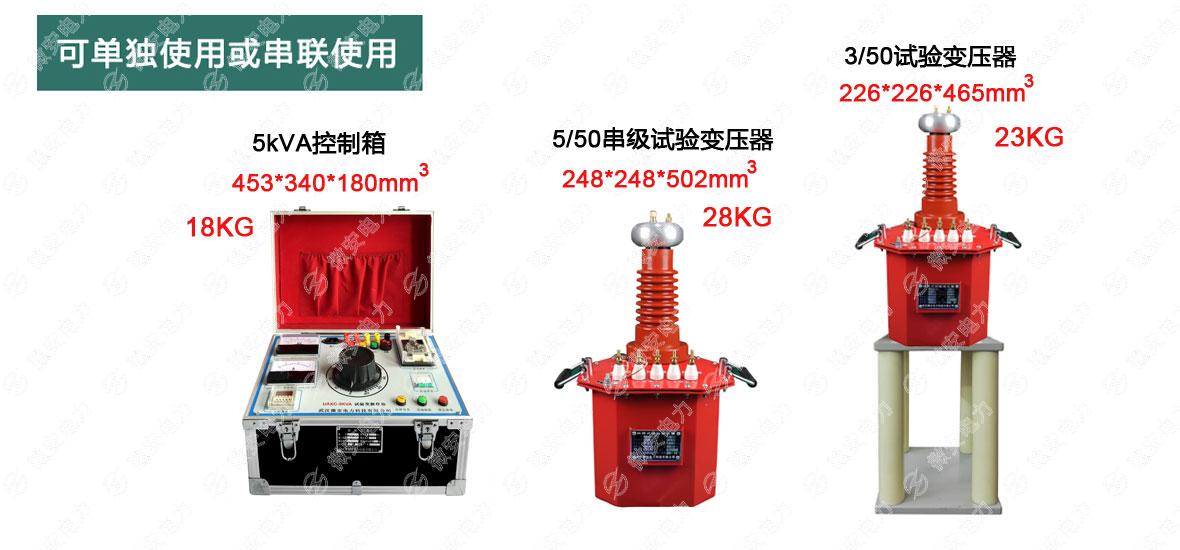

串级式试验变压器的接线示意图

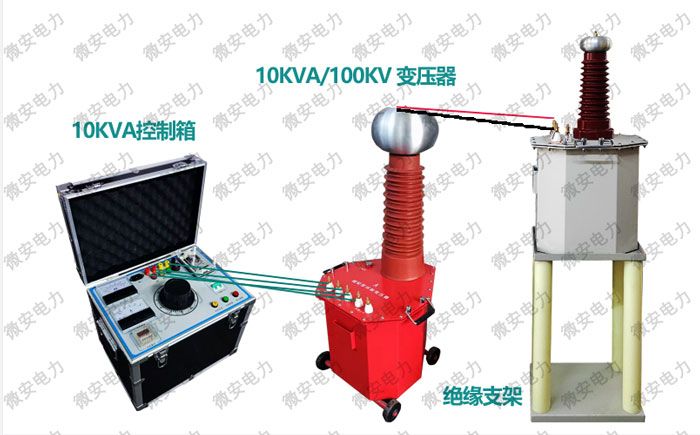

串级式试验变压器的接线实拍
