氧化锌避雷器测试仪在避雷器使用中的重要作用

发布时间:2019-06-23 21:37:12 阅读次数: 872次
本文从避雷器的含义出发,分享了避雷器的使用原理,使用维护、使用安排和避雷器的漏电监测,总结出氧化锌避雷器测试仪在避雷器测试中是必不可少的。

一、了解什么是避雷器和氧化锌避雷器测试仪

(1)避雷器的含义

    避雷器也称线路避雷器,是用于电力系统和电信系统的装置,用于保护系统的绝缘和导体免受雷击的破坏作用。典型的避雷器有一个高压端子和一个接地端子。当雷电浪涌(或开关浪涌)沿着电力线传输到避雷器时,来自浪涌的电流通过避雷器转移,大多数情况下转移到地球。

(2)避雷器的类型

避雷器的种类繁多,大致可以分为下面几种类型:
  1.杆间隙避雷器。
  2.球形间隙避雷器
  3.喇叭间隙避雷器
  4.多间隙避雷器
  5.电解质型避雷器
  6.金属氧化物避雷器

(3)氧化锌避雷器测试仪的含义

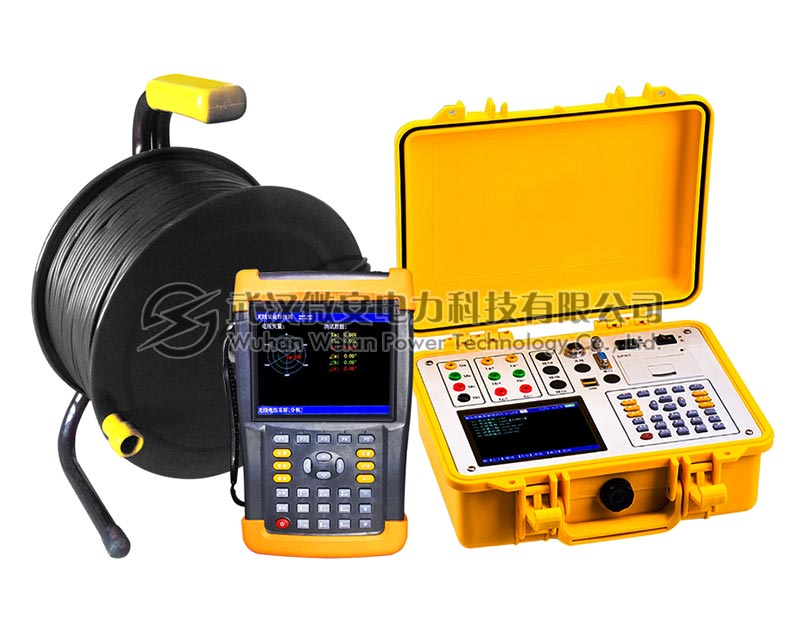

    氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。微安电力专业生产氧化锌避雷器特性测试仪,专注氧化锌避雷器测试仪领域多年。

二、避雷器的使用原理

    避雷器是有助于防止由于高电压而损坏设备的装置。避雷器为来自雷击或瞬态电压的电流提供低阻抗接地路径,然后恢复到正常工作条件。

    首先,可以将电涌放电器与锅炉或热水器上的安全阀进行比较。它会释放高压直到达到正常运行状态。

    其次,当压力恢复正常时,安全阀准备好进行下一步操作。当线路上存在高电压(大于正常线路电压)时,避雷器立即提供接地路径,从而限制并消除过电压。避雷器必须提供这种释放,然后防止任何进一步的电流流到地面。

    避雷器的功能之一就是在电气和电子系统中可能出现各种类型的浪涌电压。它们的持续时间和幅度主要不同。根据原因,浪涌电压可持续几百微秒,几小时甚至几天。幅度可以从几毫伏到几万伏。雷击是浪涌电压的特殊原因。直接和间接冲击不仅会导致高浪涌电压幅度,还会产生特别高且有时长电流,从而产生非常严重的影响。

三、避雷器的使用维护

  1.清洁避雷器外壳的外部。
  2.在处理避雷器之前,应断开线路。
  3.应定期检查接地连接。
  4.记录浪涌计数器的读数。
  5.线路引线牢固地固定在线路导线和避雷器上。

四、避雷器的使用安排

  1.防爆的物理结构应每6个月进行一次目视检查。
  2.设施的电气测试应每年进行一次。
  3.定期检查和维护避雷器的电气系统。这是由立法者,监管机构或专业协会根据各自的系统类型的规定。对于在安全技术方面有严格要求的系统,立法者可以规定全面检查。如果在相应系统的某个半径内发生雷击, 在危急情况下的综合测试涉及包含敏感系统或具有大量人员的系统的物理结构。
  4.测试必须由Carelabs等防雷专家进行。防雷装置根据其国际系列产品标准进行开发,测试和分类,并定义了保护功能和性能参数,使其适用于相应的保护概念。为了实现高系统可用性,系统操作员必需掌握了专业知识,才能进行防雷系统的专业测试。
  5.检查SPD(电涌保护装置),并要求正确记录维护。

五、避雷器的漏电监测

漏电监测器用于测量避雷器的漏电流,如果漏电流较大,则更换避雷器。避雷器的的功率损耗可以通过以下提供几种方法来检查:
  1.使用电压信号作为参考。
  2.通过使用电压信号补偿电容元件。
  3.通过组合三相的漏电流进行电容补偿。
  4.三阶谐波分析避雷器。
  5.直接确定避雷器功率损耗。
  6.对避雷器三次谐波分析,补偿电压谐波。
  7.对避雷器进行的其他常规测试 包括谐波测试,高压测试和绝缘电阻测试

综上所述,在避雷器在线监测中,使用氧化锌避雷器是完全必要的。如果没有良好的接地连接,即使是最复杂的建筑物防雷装置也是无效的。但是,确保地球连接确实良好的唯一方法是通过氧化锌避雷器进行避雷器测试。如果保护失效或不存在,则撞击电气系统的闪电会引入数千千伏电压,这可能会损坏传输线,并且还会对变压器和其他电气或电子设备造成严重损坏。

#
