数字高压兆欧表的使用方法

数字高压兆欧表使用方法

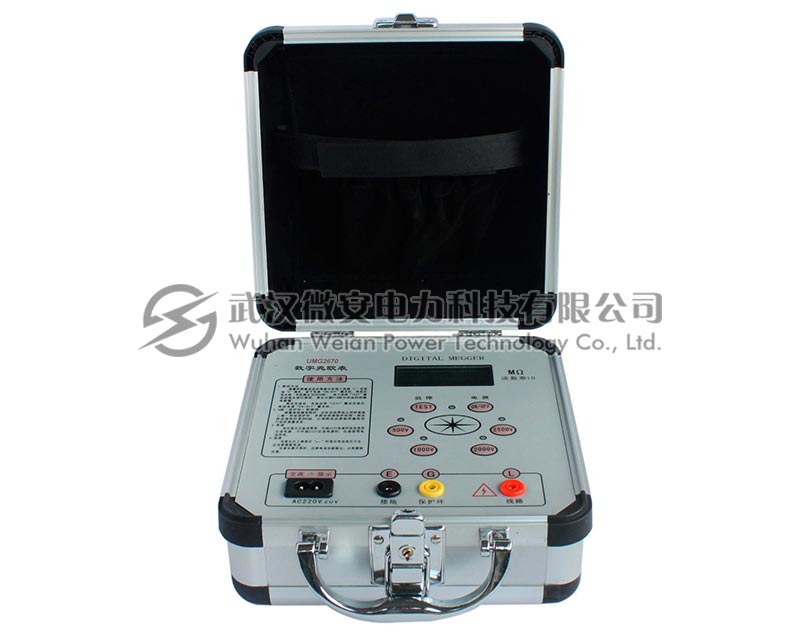

数字高压兆欧表

数字高压兆欧表又名绝缘电阻测试仪，是由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

数字高压兆欧表使用方法

1、开启电源开关"ON/OFF"，选择所需电压等级,开机默认为100V档，选择所需电压档位，对应指示灯亮，轻按一下高压"启停"键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示"1"，后三位熄灭。关闭高压时只需再按一下高压"启停"键，关闭整机电源时按一下电源"ON/OFF"

2、测量绝缘电阻时，线路"L"与被测物同大地绝缘的导电部分相接，接地"E"与被测物体外壳或接地部分相接，屏蔽"G"与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。测量电气产品的元件之间绝缘电阻时，可将"L"和"E"端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。

3、测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。
