如何在线测试蓄电池容量?

发布时间:2021-06-25 15:27:28 阅读次数: 377次
在线测试蓄电池容量是指在将蓄电池不脱离运行的状态下,来对蓄电池进行容量的测试和判定,以往我们采用蓄电池放电测试仪来进行容量测试的时候,在测试过程中,我们一般都将蓄电池离线

在线测试蓄电池容量是指在将蓄电池不脱离运行的状态下,来对蓄电池进行容量的测试和判定,以往我们采用蓄电池放电测试仪来进行容量测试的时候,在测试过程中,我们一般都将蓄电池离线独立出来,然后以连续设定放电电流,按照设定的放电电流恒流放电,监测放电过程中电池组及每节电池的电压,来测量单节电池及电池组的容量。现在由于很多蓄电池组没有办法离线,所以就需要在线进行容量测试,我们可以使用蓄电池放电测试仪的在线补偿式放电接线,来完成在线容量的测试。

蓄电池在线运行容量测试的条件

1、电池不脱离负载;

2、充电机输出断开;

3、放电电流大于负载电流;

4、该测试方式特别适合于只有单组备用电池,不希望在测试过程中电池与负载脱离的场合。

在线测试蓄电池容量的原理:

蓄电池放电测试仪主机放电电流仍然设置电池放电电流,内部负载会根据钳形电流传感器检测到的电流值而自动减小,保证电池组恒流放电。

主机显示电流(25A)= 电池组放电电流(25A)=主机内部放电电流(16A)+ 实际负载电流(9A),由于在线放电时实际负载电流会随着在线电压的变化而变化,主机内部放电电流也会自动进行调整,以保证蓄电池组一直以真正的恒流方式放电

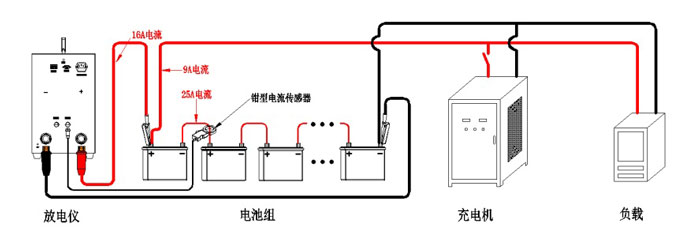

蓄电池放电测试仪接线图

在线测试蓄电池容量的操作步骤

步骤一:连接蓄电池放电测试仪AC220V工作电源线。

步骤二:将放电导线的快速接头插入测试仪的快速插座对接(红正黑负),然后将放电导线另一端分别与电池组两端连接(红正黑负)。如果此时极型接错,会有蜂鸣器提示。

步骤三:将电压检测线分别与放电仪的总电压检测端口与电池总电压的正负极相连(红正黑负)。

步骤四:开启放电仪前面板红色的船型电源开关,最后合上前面板的空气断路器,(注意:空气断路器最后合上,防止因接错极型没有报警而烧毁放电仪)

在线测试蓄电池容量的注意事项

在线补偿式放电测试时请调整整流器的输出电压为0或关闭,否则放电电流来自开关电源输出。其他操作跟单组测试相同

#
