便携式电压互感校验仪简介 ----Product introduction
UAPT-A 便携式电压互感器分析仪是在传统基于调压器、升压器、串联谐振的互感器伏安特性变比极性误差分析综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型PT测试仪器。装置采用高性能DSP+FPGA以及先进的ARM工控机、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。
主要特点
1、单台仪器即可实现电压互感器的误差测试,无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备,大大降低了现场校验误差的工作量。
2、测试范围宽,能测试电压等级为6kV~800kV电磁式电压互感器。
3、内部采用0.01级的标准电压互感器,采用测差法测试互感器的低压误差,采用异频测试技术,折算50Hz时PT的非线性误差,最终得到互感器的误差。仪器的测试等级可达到0.05级。测试过程中,最大产生不超过3kV的测试电压,保证现场测试的安全性。
4、测试接线简单,操作简单易学,只需根据引导提示操作即可轻松完成互感器校验工作大大提高了测试效率。测试时间短,少于5分钟。
5、采用精准的软件算法,测量数据的准确性进一步提高具有智能判断外接线状况,提示接线错误、变比、极性错误等。
6、自动对测试数据进行化整,并判断是否超差,超差数据使用反黑显示,对互感器的数据特性直观明了。
7、大规模存贮器可存储现场测试数据多达10000条。
便携式电压互感校验仪参数 ----Technical parameter
型号 | UAPT-A | |
测试用途 | PT:励磁特性、变比、极性、二次绕组电阻等测试要求。 | |
工作电源 | 输入电压 | 185Vac~250Vac |
允许输入电压 | 85Vac~264Vac | |
频率 | 50/60Hz | |
允许频率 | 45Hz~65Hz | |
输入功率 | 800VA | |
接头 | 标准交流插口60320 | |
PT变比准确度 | 变比1~350 | 0.03%(典型值) |
变比350~1100 | 0.05%(典型值) | |
变比>1100 | 0.07%(典型值) | |
相位测量 | 分辨率 | 0.01min |
准确度 | 2min | |
二次绕组电阻测量 | 范围 | 0Ω~500Ω |
分辨率 | 1mΩ | |
准确度 | 0.5%±2mΩ(保证值) | |
交流负载测量 | 范围 | 0VA~1000VA |
分辨率 | 0.01VA | |
准确度 | 0.5%±0.05VA | |
输出 | 低压输出 | 0~120V 5Arms,电流:12A(峰值)功率:600VA |
高压输出 | 0~3000V | |
环境条件 | 运行温度 | -10℃~+50℃ |
存储温度 | -25℃~+70℃ | |
相对湿度 | 5%~95%,不结露 | |
物理特性 | 尺寸 | 365×290×155mm3 |
重量 | ≈10kg(不包括附件) |

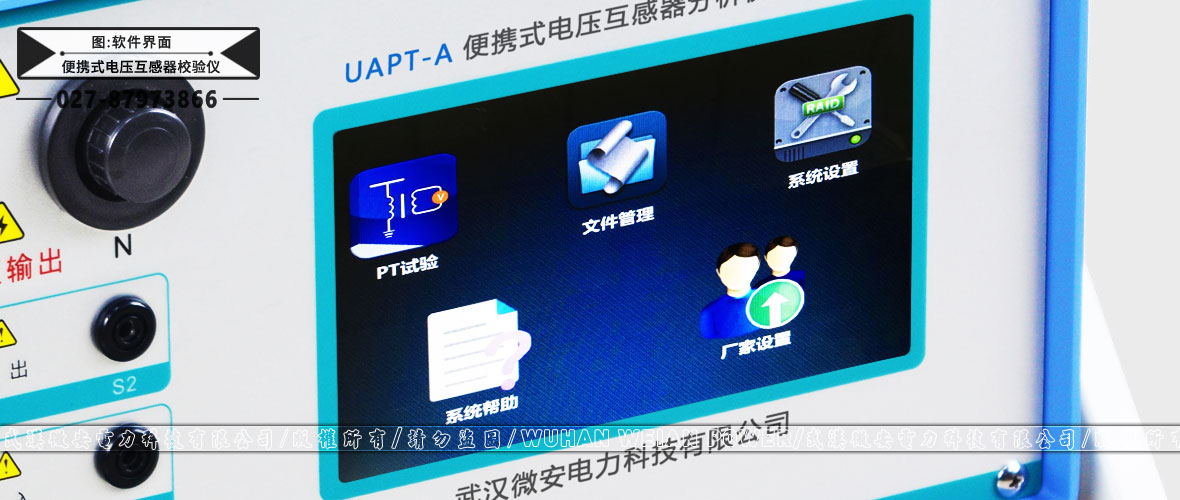

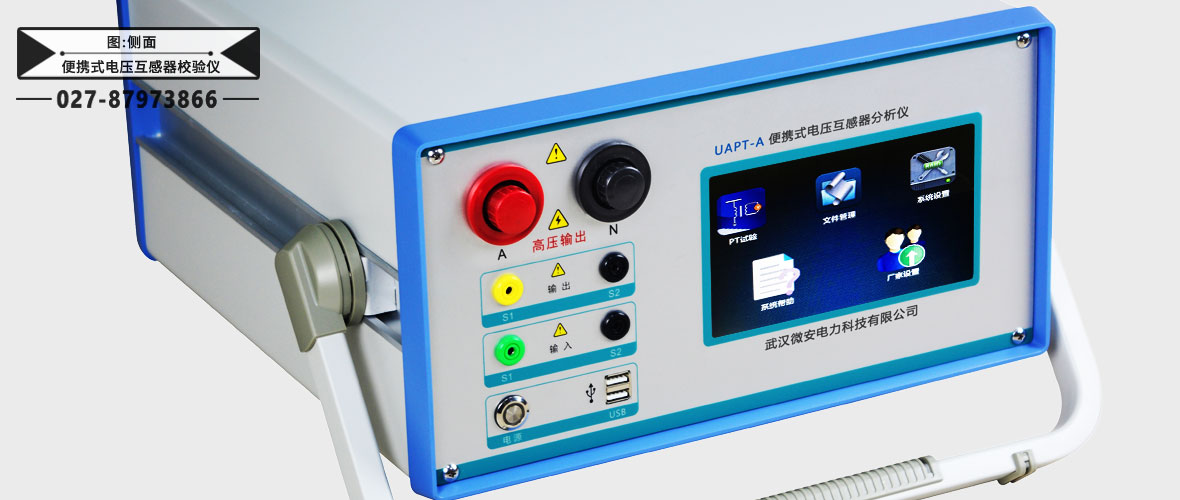

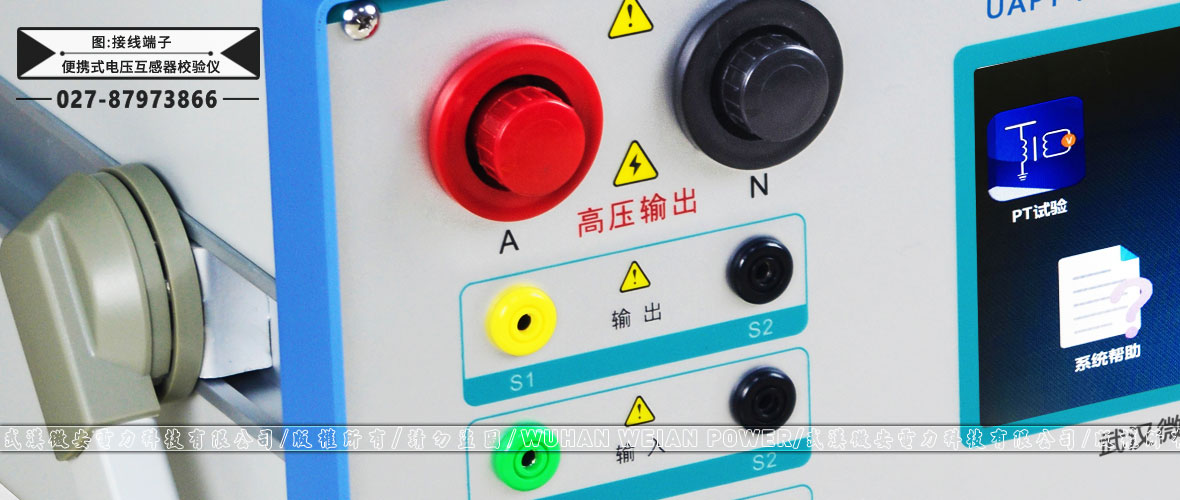

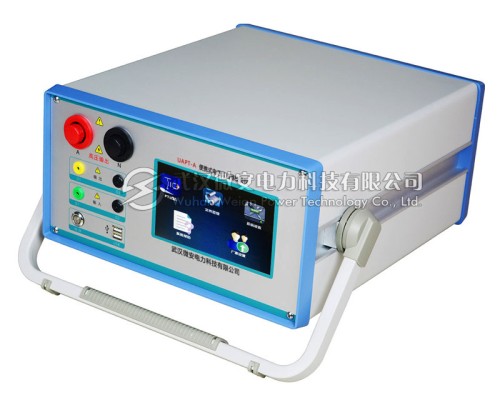

便携式电压互感校验仪图片 ----Picture display

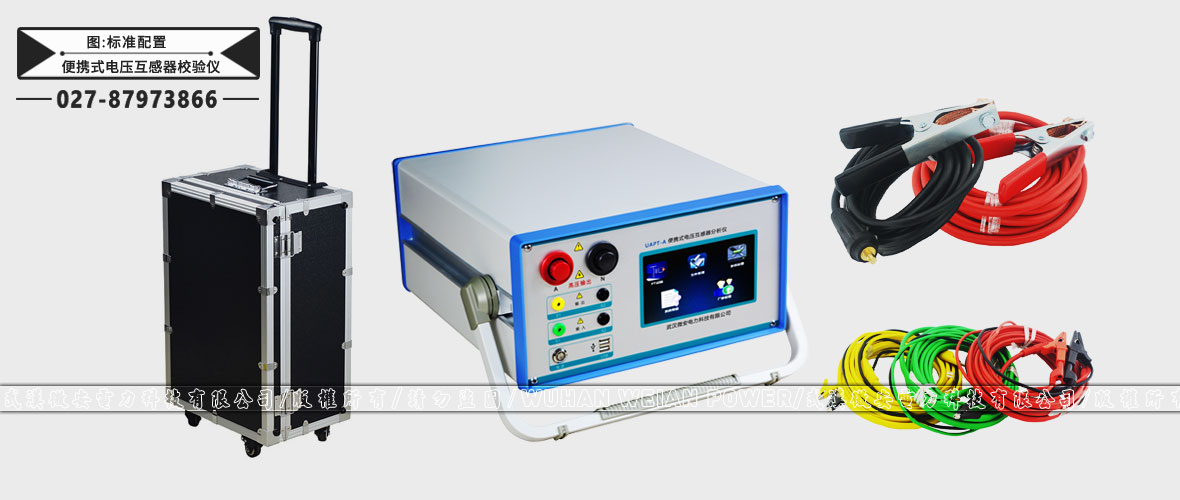

便携式电压互感校验仪附件配件 --------Accessories
本产品UAPT-A便携式电压互感器校验仪标准配件请以说明书或代销合同为准
便携式电压互感器校验仪 | 1台 | 测试线 | 1套 |
电源线 | 1根 | 打印纸 | 2卷 |
检验报告 | 1本 | 说明书 | 1本 |
合格证 | 1张 |
