220kV电容式电压互感器介质损耗试验方法

发布时间:2022-01-06 13:58:14 阅读次数: 377次
电容式电压互感器介质损耗试验应采用“自激法”测量电容器的介损tgδ,测试电压不大于2.5Kv,否则有可能损坏CVT,可推荐选用UAJS-S系列全自动异频介质损耗测试仪...........

1. 电容式电压互感器试验方法

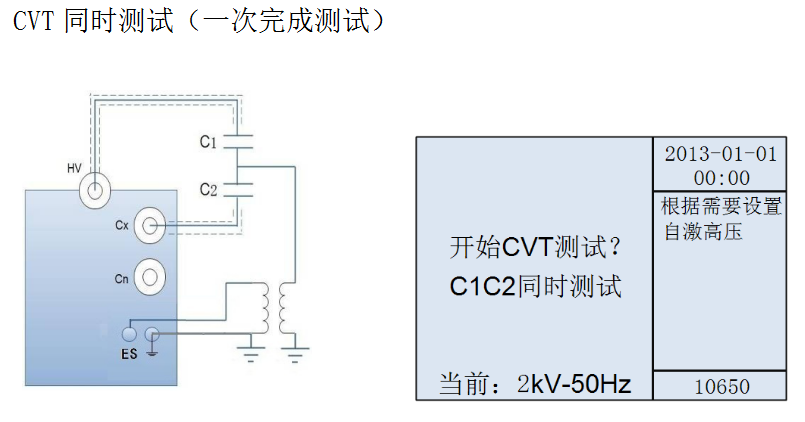

电容式电压互感器试验接线图

b. 试验中的调压器额定容量5KVA,高电压表量程3 kV,二次电压表量程50V,电流表量程20A。

c. 试验时油箱必须接地,端子箱内各连接片严禁打开。

d. 当测量C1及tgδ时,将高电压表接到N端,监测其电压不超过2.5KV,以免损伤绝缘及保护装置。e. 当测量C2及tgδ时,由于C2值较大,励磁回路电流较大,注意缓慢升压,并密切注意高压表读数,使之不大于2.5Kv,否则有可能损坏CVT。

f. 采用“自激法”测量电容器的介损tgδ时,本厂规定tgδ<0.2%原因:采用“自激法”测得的电容介损tgδ并不只是电容分压器本身的介损,它包含了电容分压器的介损及电磁单元部分的介损,

尤其当环境湿度较大时,端子板受潮,带来的影响将更大,再者考虑到用户常用的QS1电容电桥的特点,特此做了上述介损标准规定。“自激法”测量从理论上分析测量误差是存在的,但作为工程测量,缺陷检测是允许的。(建议在干燥处测量)

g.测量完毕,保护间隙复原(0.5mm),并接好接地线。

进行二次侧连接时,将外部电缆与端子引出板上的各个对应端子相连。

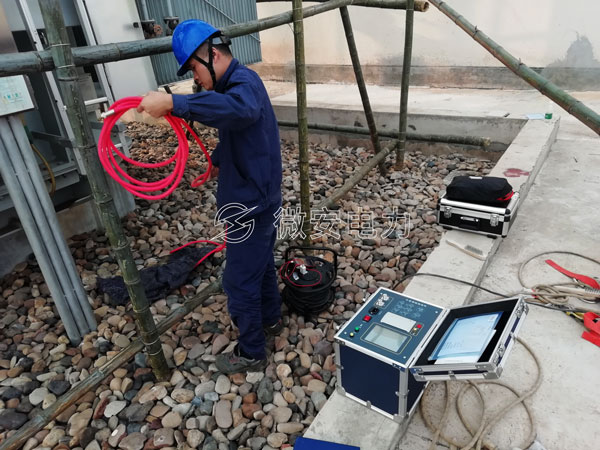

介质损耗测试现场

2)接地

a. 电磁单元一次侧接地端从端子引出板引至端子箱侧板上的接地端,只须将端子箱侧板上的接地端可靠接地即可。

b. 电容分压器低压端(即载波信号输出端)为端子引出版上的N端子,当不用载波设备时,将N端端子可靠接地。

3. 电容式电压互感器试验仪器推荐

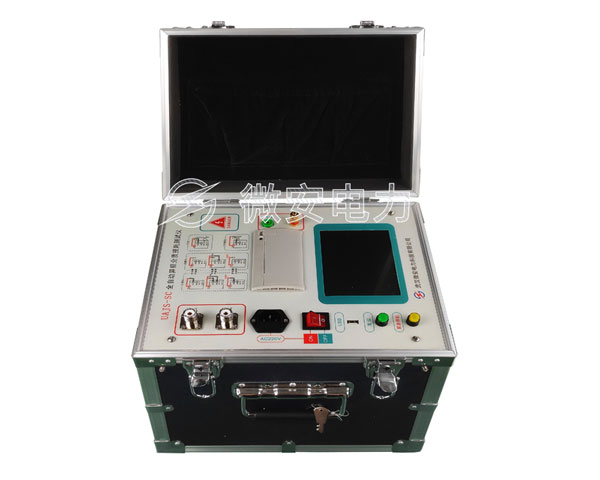

电容式电压互感器介质损耗测试仪

UAJS-S系列全自动异频介质损耗测试仪可测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量,实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值



#
