多倍频发生器之电压互感器感应耐压试验

发布时间:2022-01-06 11:49:30 阅读次数: 872次
电磁式电压互感器的感应耐压试验是属于交流耐压试验的方法之一,可考核电压互感器一次绕组的纵绝缘,从而检验出由于电压互感器中电磁线圈质量不良如露铜、漆膜脱落和绕线时打结扥个原因造成的纵绝缘方面的缺陷。

一、互感器感应耐压试验目的

电磁式电压互感器的感应耐压试验是属于交流耐压试验的方法之一,因为其交流耐压试验有两种加压方法。一种方式是用试验变压器等工频耐压设备外施工频试验电压。该方式适用于额定电压为35kV及以以下的全绝缘电压互感器的交流耐压试验。试验接线及方法与电力变压器的交流耐压试验相同。

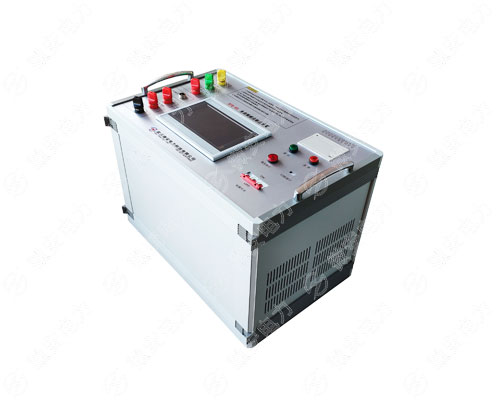

多倍频感应耐压试验装置

而35kV以上的电压互感器多为分级绝缘,其一次绕组的末端绝缘水平很低,一般为5kV左右,因此一次绕组末端不能与首端承受同一试验电压,而应采用感应耐压的加压方式,即把电压互感器一次绕组末端接地,从某一二次绕组加压,在一次绕组感应出所需的试验电压。这种加压方式一方面使绝缘中的电压分布同实际运行一致;另一方面,一次绕组首尾两端的电压比额定电压高,绕组电位也比正常运行时高得多,因此交流耐压试验可同时考核电压互感器一次绕组的纵绝缘,从而检验出由于电压互感器中电磁线圈质量不良如露铜、漆膜脱落和绕线时打结扥个原因造成的纵绝缘方面的缺陷。

二、互感器感应耐压试验参考标准

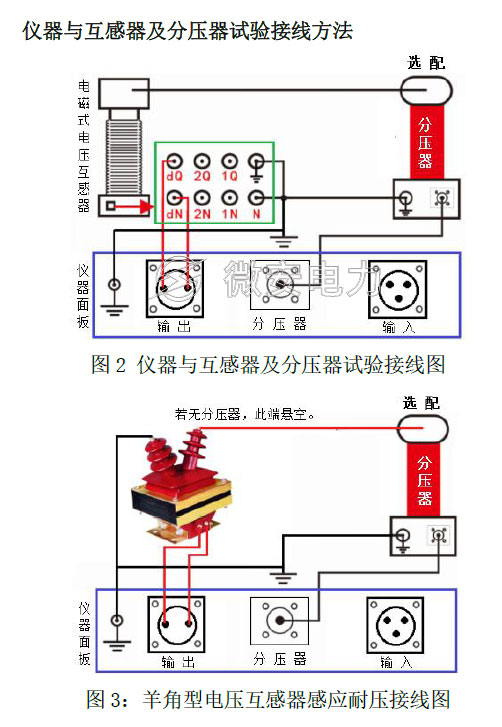

互感器感应耐压试验接线方法

1、技术标准
根据GB 50150-2006《电气装置安装工程电气设备交接试验标准》的规定:
A. 感应耐压试验电压应为出厂试验电压的80%。
B. 试验电源频率和试验电压时间参照7. 0. 13条第4款规定执行。
“感应电压试验时,为防止铁心饱和及励磁电流过大,试验电压的频率应适当大于额定频率。除另有规定,当试验电压频率等于或小于2倍额定频率时,全电压下试验时间为60s; 当试验电压频率大于2倍额定频率时,全电压下试验时间为:120X额定频率/试验频率(s), 但不少于15s.”(7. 0. 13条第4款)
C. 感应耐压试验时,应在高压端测量电压值。
根据Q/GDW 1168-2013《输变电设备状态检修试验规程》的规定:需要确认设备绝缘介质强度时进行本项目。试验电压为出厂试验值的80%, 时间为60s。一次绕组采用感应耐压,二次绕组采用外施耐压。对于感应耐压试验,当频率在100~300Hz时,持续时间应按120X额定频率/试验频率(s)确定,但不少于15s.进行感应耐压试验时应考虑容升现象

三、互感器感应耐压试验接线

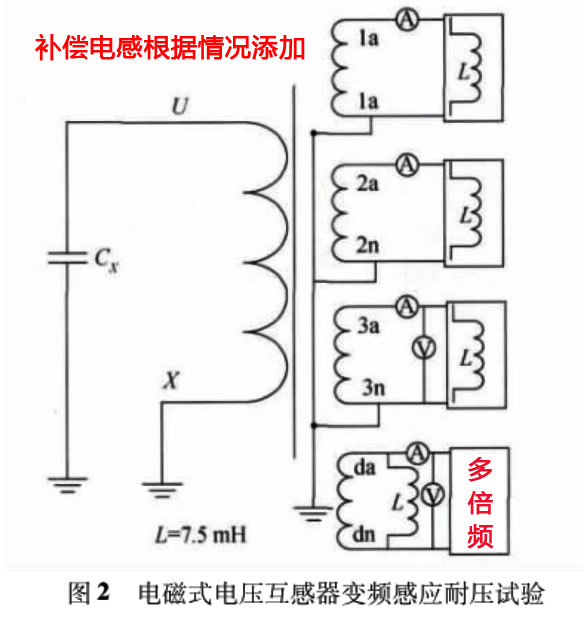

互感器感应耐压试验接线图

倍频感应耐压试验接线如图1-1所示,在二次绕组侧施加倍频电压,从辅助二次绕组da .dn侧测量。一次绕组试验电压按出厂电压的85%进行试验,出厂值不明的按表8-3所示试验电压进行试验。倍频感应耐压试验电压同工频交流耐压试验的试验电压。

四、互感器感应耐压试验的容升效应

额定电压(kV) 35 66 110 220
容升电压百分数(%) 3 4 5 8

比如66kV设备应耐压120kV,考虑容升4%,则由辅助二次绕组测得试验电压换算到一次绕组为120kV时,一次绕组实际电压已达120+120×4%=124.8(kV)。

五、根据感应耐压试验值选择多倍频功率

多倍频感应耐压试验装置选型及适用系统电压:

   系统电压值kV 6 10 20 35 110 220
   感应耐压值kV 24 33 52 76 184 368
   多倍频容量kVA 7.5 10 20 30
   外形尺寸mm 440*360*340 520*410*445
   仪器重量kg 19 23 44 48

多倍频感应耐压试验装置

#
