断路器机械特性测试仪使用方法

断路器是电力系统中重要的组成元件之一，控制线路的投入或者退出运行，以及在与保护装置的配合下，在线路发生故障时迅速断开故障部分，因此高压开关是非常重要的输配电设备，其安全和可靠运行对电力系统的安全以及有效运行具有十分重要的意义。

为此我公司为适应现场测试断路器机械特性的需要，研发了断路器机械特性测试仪，仪器配备多款传感器，可轻松测试三相分合闸时间，行程，弹跳速度、线圈动作电压、等等一系列参数。下面主要介绍下这款仪器的使用方法，选用的被试品是VS1系列真空断路器。

一、测试接线

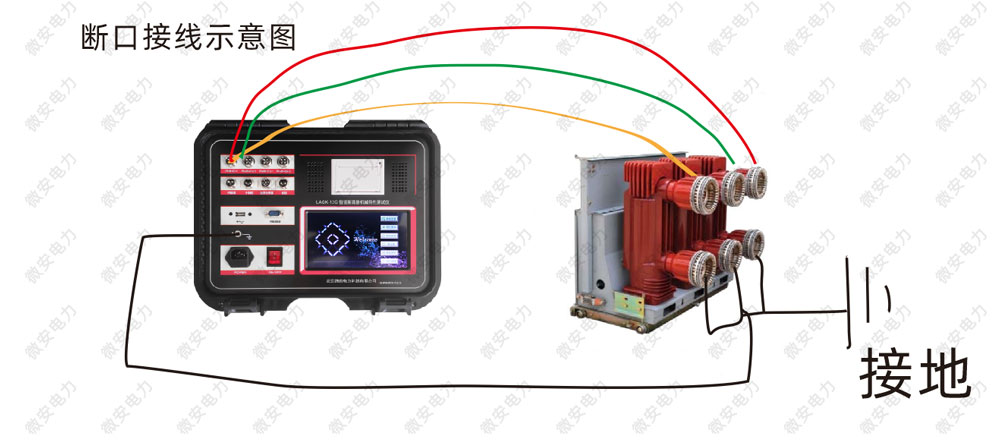

1.首先接好测试仪接地线，然后将断口线ABC三根线，与断路器任意一侧的触头相连接，另一侧触头使用短接线短路，并接至仪器接地端统一接地.

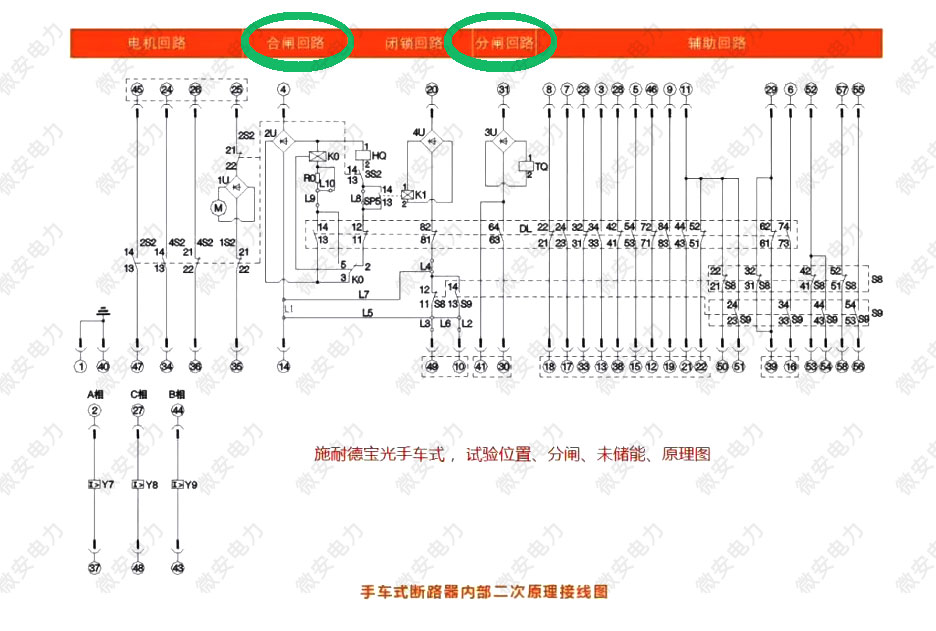

2.然后接断路器的的控制电源线，在使用断路器机械特性测试仪的内触发功能时，控制电源分别与现场断路器的分合闸线圈连接，注意:绿色为分闸控制线圈，红色为合闸红纸线圈，黑色为公共端，可参考下图（不同厂家的分合闸线圈的端子号不一样，以现场图纸为准）

目前大部分厂家的分闸回路端子号为31和30、 合闸回路端子号为4和14

3.接线完成并确认无误后，打开测试仪电源，按下确认进去主菜单，进入设置界面，测试仪默认测试时长为250ms，为单分单合试验时间，可根据现场具体试验更改，如果需要测试行程以及弹跳速度，需在此界面选择合适的传感器并打开速度测试，行程测试开关
