避雷器工频参考电压的测试方法及意义
一、工频参考电压的含义
工频参考电压是无间隙金属氧化物避雷器的一个重要参数,是指将制造厂规定的工频参考电流(以阻抗电流分量的峰值表示,通常约为1~20mA),施加于金属氧化物避雷器,在避雷器两端测得的峰值电压,即为工频参考电压
它表明阀片的伏安特性曲线饱和点的位置。运行一定时期后,工频参考电压的变化能直接反映避雷器的老化、变质程度。
注:之所以测量结合工频参考电压是由于避雷器在带电运行条件下受相邻相间电容耦合的影响,阻抗性电流分量不易测准,当发现阻性电流有可疑现象时,应测量工频参考电压
二、工频参考电压的测试方法
避雷器工频参考电压的测试接线
测试步骤:
1、试验前充分放电。
2、按照上图所示准确接线并核对无误。
3、开启试验测试仪器,进入测试界面。
4、打开试验变压器控制台开关及时呼唱开始升压。
5、密切注视氧化锌避雷器带电测试仪使其电流正好达到1mA,读取HV-A型交直流高压测量系统显示的电压值.
6、快速降压关闭试验变压器及所有其余仪器电源。
7、充分放电,然后拆线收好仪器。

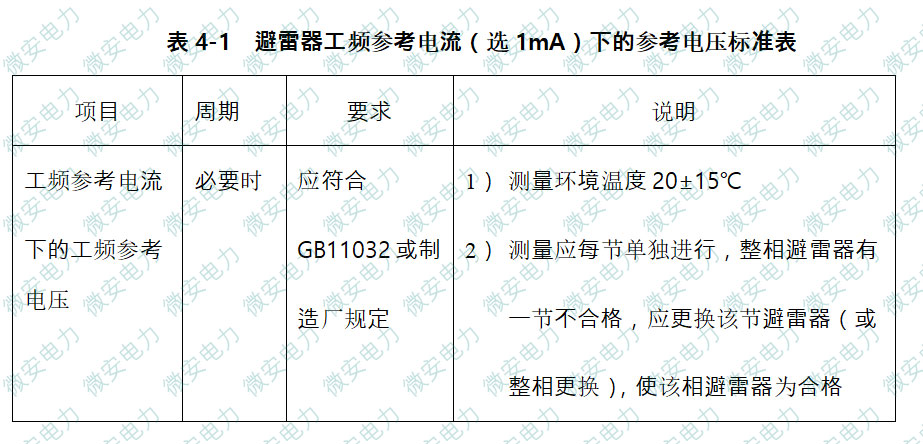

三、工频参考电压的合格判断标准
判断的标准是与初始值和历次测量值比较,当有明显降低时就应对避雷器加强监视,110kV及以上的避雷器,参考电压降低超过10%时,应查明原因,若确定是老化造成的,宜退出运行。
