金属氧化锌避雷器的试验项目及标准

发布时间:2022-09-19 00:09:48 阅读次数: 872次
氧化锌避雷器的试验是判断避雷器绝缘是否受潮或瓷套裂纹等缺陷 ,通过测试避雷器本体绝缘电阻 ;底座绝缘电阻,阻性电流,放电电压等参数,将测试值和历次测量值比较,可判断该避雷器是否适用于继续使用........

一、金属氧化锌避雷器的试验项目,应包括下列内容:

1、测量金属氧化物避雷器及基座绝缘电阻;

2、测量金属氧化物避雷器的工频参考电压和持续电流;

3、测量金属氧化物避雷器直流参考电压和0 .75倍直流参考电压下的泄漏电流;

4、检查放电记数器动作情况及监视电流表指示;

5、工频放电电压试验。

无间隙金属氧化物避雷器试验项目按本条第1、2、3、4款的内容,其中第2、3两款可选做一项;

有间隙金属氧化物避雷器的试验项目按本条第1、5款的内容进行

二、金属氧化锌避雷器的绝缘电阻试验标准:

1、35kV以上电压:用5000V绝缘电阻测试仪,绝缘电阻不小于2500MΩ;

2、35kV及以下电压:用2500V绝缘电阻测试仪,绝缘电阻不小于1000MΩ;

3、低压(1kV以下):用500V绝缘电阻测试仪,绝缘电阻不小于2MΩ。

注:基座绝缘电阻不低于5 MΩ

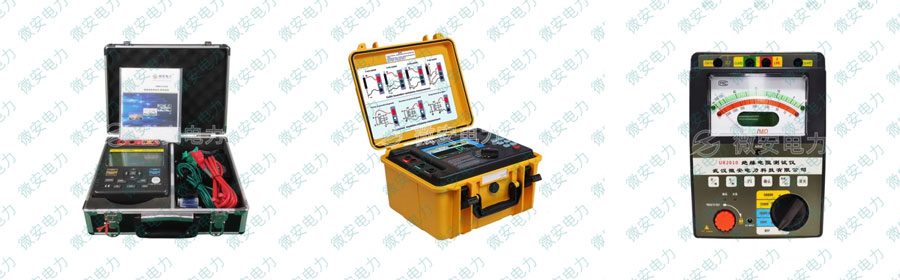

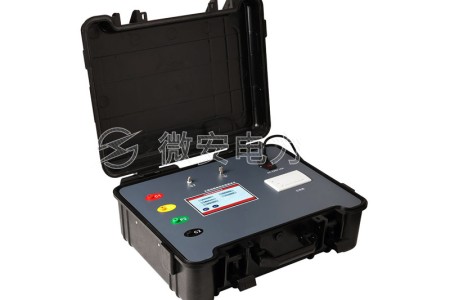

绝缘电阻测试仪

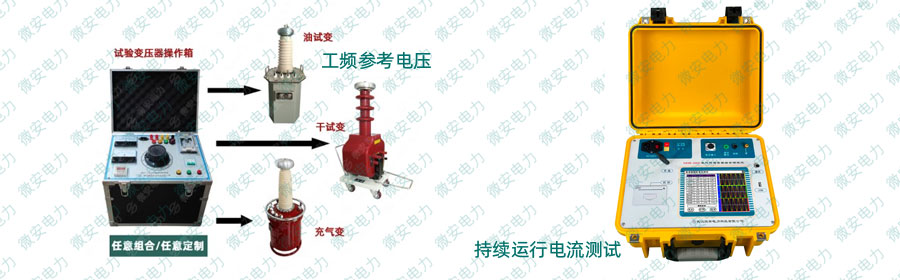

三、金属氧化锌避雷器的工频参考电压和持续电流试验标准:

1、金属氧化物避雷器对应于工频参考电流下的工频参考电压,整支或分节进行的测试值,应符合《交流无间隙金属氧化物避雷器》GB11032或产品技术条件的规定;

2、测量金属氧化物避雷器在避雷器持续运行电压下的持续电流,其阻性电流或总电流值应符合产品技术条件的规定。

注:金属氧化物避雷器持续运行电压值参见现行国家标准《交流无间隙金属氧化物避雷器》GB11032。

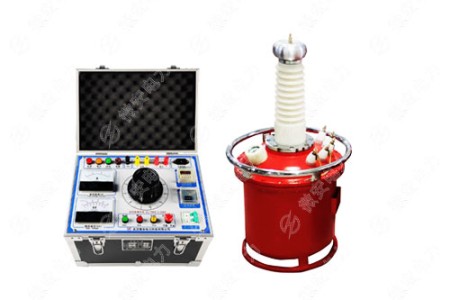

绝缘电阻测试仪

四、金属氧化锌避雷器的直流参考电压和0.75倍直流参考电压下的泄漏电流标准:

1、金属氧化物避雷器对应于直流参考电流下的直流参考电压,整支或分节进行的测试值,不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032 规定值,并符合产品技术条件的规定。实测值与制造厂规定值比较,变化不应大于±5%。

2、0.75 倍直流参考电压下的泄漏电流值不应大于50μA,或符合产品技术条件的规定。

3、试验时若整流回路中的波纹系数大于 1.5% 时,应加装滤波电容器,可为0.01~0.1μF , 试验电压应在高压侧测量。

绝缘电阻测试仪

五、检查放电记数器的动作应可靠,避雷器监视电流表指示应良好:

绝缘电阻测试仪

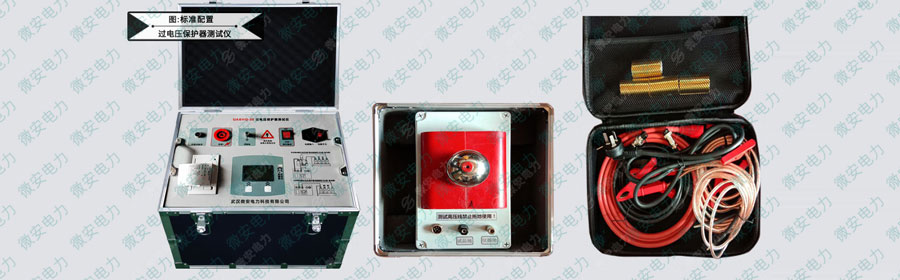

六、金属氧化锌避雷器工频放电电压试验标准

1、工频放电电压,应符合产品技术条件的规定;

2、工频放电电压试验时,放电后应快速切除电源,切断电源时间不大于0.5s,过流保护动作电流控制在0.2~0.7A。

绝缘电阻测试仪

#
