超低频耐压试验标准
发布时间:2022-09-20 21:46:16
阅读次数: 872次
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。在对大中型
发电机、电动机、电力电缆等试品进行工频耐压试验时,用 0.1Hz 超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻
根据中国国家标准《GB50150-2006 电气设备交接试验标准》,在现场试验条件不满足是,是可以使用 0.1Hz超低频高压对电气设备进行交流耐压试验的。
下面是我们微安电力-技术部张工整理的超低频耐压试验标准要求,如有错误,请及时指正。

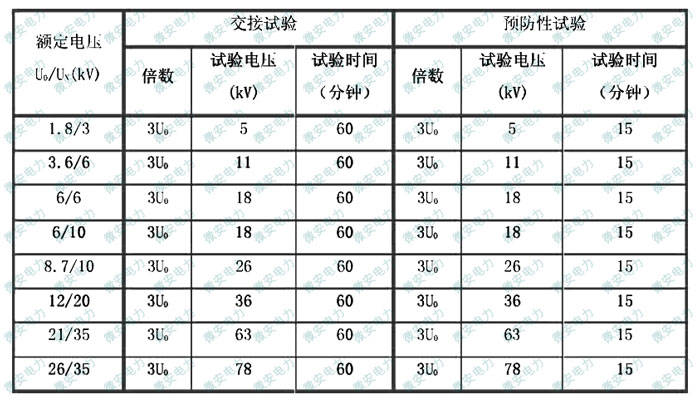

一、交接试验及预防性试验规范中的超低频耐压试验要求
(1)试验电压值 3Uo,加压 60 分钟不击穿;
(2)加压 60 分钟后,任何中间接头或终端头,应无明显发热现象。
二、电缆主绝缘 0.1Hz 超低频耐压试验标准--依据《华北电网电力设备交接和预防性试验规程》
a)交接时 3Uo,加压 60 分钟;
b)预试时 2.1Uo,加压 5 分钟。
三、橡塑绝缘电缆主绝缘 0.1Hz 超低频耐压试验--依据《江苏省电力公司电力设备预防性试验规程》
a)交接和检查受潮时 3Uo,加压 60 分钟不击穿;
b)预试和检查中间接头制作质量时 3Uo,加压 20 分钟不击穿。
