直流屏充电机纹波系数如何测试

发布时间:2022-12-24 17:11:18 阅读次数: 872次
直流屏充电机具有多项技术指标,其稳压精度、稳流精度及纹波系数超标均有可能造成蓄电池提前失效或损坏,直接威胁电网的安全运行,若充电机性能出现严重问题会造成蓄电池发热、溢酸等问题,严重者甚至发生爆炸,所以直流屏充电机的特性测试就显得尤为重要......

变电站直流屏的充电模块,也称为充电机,是对蓄电池组直接进行充电的专用装置。

DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5.3条中,GB/T19826-2005《电力工程直流电源设备通用技术条件和安全要求》第5.2条中及6.3条中,对充电装置的稳压精度、稳流精度、纹波系数、充电机效率、蓄电池容量等技术指标及试验方法有明确的规定及技术要求

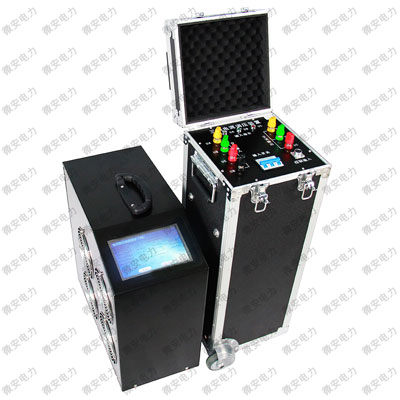

直流屏充电机特性测试仪

联系采购 :张经理 153-7708-1310 (微信同号)

一、测试方法

目前主流的测试方法主要是通过调压装置(如变压器)将充电机交流输入电压在额定电压±10%内变化,通过负载调整装置(如放电电阻),使充电机的直流输出电压及输出电流在规定范围内变化(电压调整范围为额定值的90%~115%,电流调整范围为额定值的0~100%),在调整范围内测量电压、电流及纹波值,通过计算,得到充电机的稳压精度、稳流精度及纹波系数、充电机效率、蓄电池容量等

直流屏充电机纹波系数测试原理

二、测试要求

充电浮充电装置类别
项目名称
磁放大型 相控型 高频开关电源型
I II
稳压精度 ≤±5% ≤±0.5% ≤±1% ≤±0.5%
稳流精度 ≤±2% ≤±1% ≤±2% ≤±1%
纹波系精度 ≤1% ≤1% ≤±1% ≤0.5%
注:I、II表示浮充电装置的精度分类

按照DL/T 459-2000《电力系统直流电源柜订货技术条件》规定,充电浮充电装置在浮充电(稳压)状态下,交流输出电压在其额定值的+15%、-10%的范围内变化,输出电流在其额定值的0-100%范围内变化,输出电压在其浮充电电压调节范围的任一数值上,测得负载电阻两端的纹波系数均应符合表一内规定

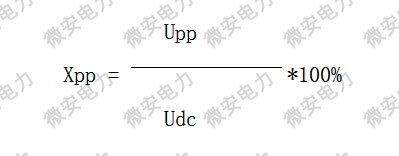

纹波系数计算公式

注:Xpp――纹波峰值系数

Upp――输出电压交流峰值 即 纹波峰值

Udc――直流输出电压平均值

#
