CVT电压互感器介质损耗现场测试步骤

由于CVT电压互感器与传统的电磁式电压互感器在原理以及构造上有很大区别，很多试验工作者在对CVT电压互感器的介质损耗参数测试仪过程中有很多疑问，针对这些在测试过程中经常遇到的问题，武汉微安电力科技有限公司像大家细致的讲解了一下CVT电容式电压互感器在现场介质损耗参数测试过程中的实际测试方法，为描述的更加准确，下文中的接线示意图都是以微安电力生产的UAJS-C全自动异频介质损耗测试仪作为示例，各个厂家的测试仪略有不同，仅供大家参考

一、传统拆除引线测试方法与步骤

1、首先拆除CVT电压互感器高压A端、低压1a、1n、da、dn的对外连线，并将1n、dn可靠接地（确定端子箱地接地刀闸是合上的）
2、将XL端可靠接地 （更改过的接线需做好位置记号，以便恢复）

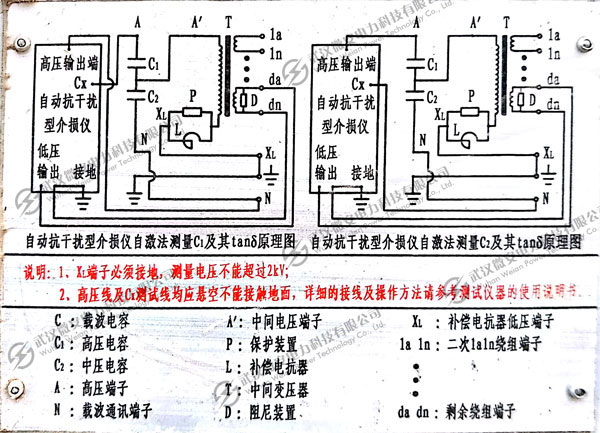

3、按上图右边示意图将介损仪的CVT低压测试信号线分别加到互感器的da和dn端，互感器A端接到介损测试仪的高压输出端，N端接到介损仪的Cx端。完成C2及tanδ的测试，注意测量电压不能超过2KV，否则有损坏互感器的危险。
4、再按上图左边示意图将介损仪的CVT低压测试信号线分别加到互感器的da和dn端，互感器A端接到介损测试仪的CX端，N端接到介损仪的高压输出端，完成C1及tanδ。

二、现场不拆引线测试CVT地按压互感器（适用220KV及以上系统）

当C1为多节电容时，C0和C1、C2和tgδ的测量
如果C1是单节电容，母线不能接地
如果C1是多节电容，母线可以接地，测试步骤如下：

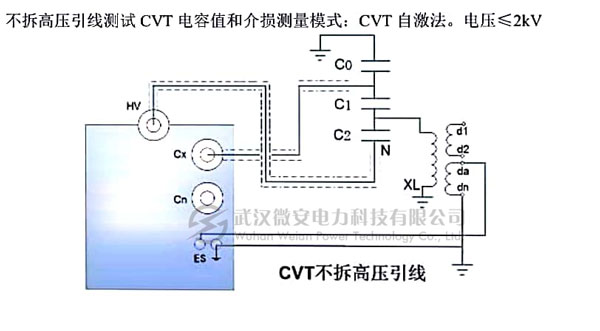

1、C1和C2用自激法测量如下图接线，在CVT自激法测量中，仪器先测量C1，然后自动倒线测量C2，需要注意高压线应悬空不能接触地面。

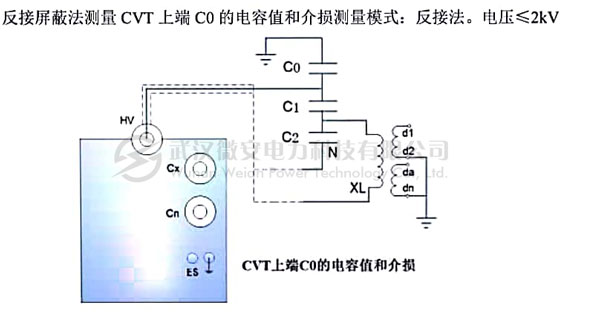

1、C0可以用常规反接线测量，接线图如下

在参数设置选择反接、内Cn和内Un后启动测试，可在CVT母线接地情况下，对C0进行不拆线10kV反接线介损测量。C0上端不拆线，C0下端接仪器高压输出端高压芯线，C2末端N和XL接仪器高压输出端屏蔽线。这样，C1和C2被屏蔽，仪器采用反接线测量方式，测量出C0。
