短时工作的大电流发生器使用方法及注意事项

大电流发生器又称大电流发生装置，按工作时长类型分为短时工作大电流发生器及长时间温升大电流发生器，其主要用途也有较大区别，其中短时工作的大电流发生器常用于电力安装单位在现场给开关施加一次过电流，模拟一次过流的实际工况，校验继电保护保护过流速断及开关动作的整组动作。

本文介绍的是短时工作的大电流发生器现场进行开关柜整组校验的使用方法，长时间温升大电流发生器的使用方法可参考

一、大电流发生器使用方法

1、新安装和长时间不用的大电流发生器，使用前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。 　　

2、接通仪器电源及保护接地

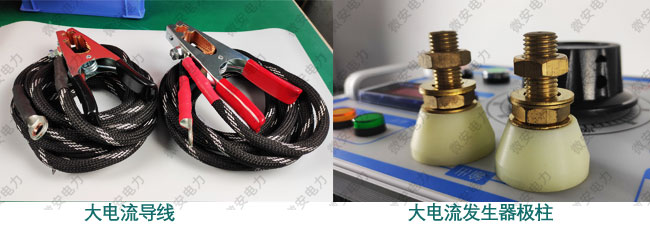

3、连接好仪器的大电流导线（极柱要拧紧）至开关柜内互感器的两侧

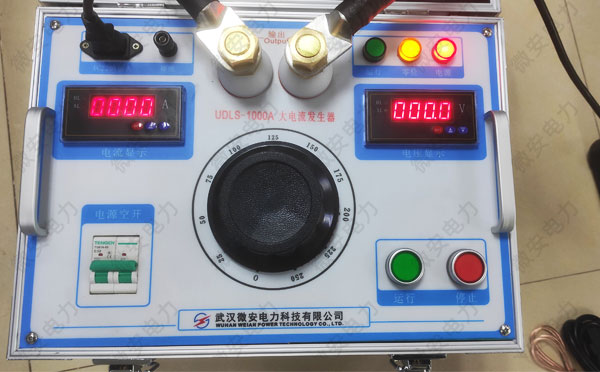

4、将仪器调节电流的旋钮逆时针旋转至零位，打开空气电源开关，然后按下“启动”按钮，仪器接触器会可靠合闸.

5、顺时针均匀旋转调压器，注意控制台上输出电流指示,直到所需的大电流

6、试验完毕，将仪器调压器回零，切断电源空气开关，拔下电源连接线，拆除大电流导线。 　　 　

二、 大电流发生器使用环境：

1、环境温度：—10℃—40℃

2、产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它爆炸性介质的场所。

3、工作电源：220V/380V ±10% 50HZ

三、 大电流发生器注意事项：

1、使用中大电流发生器的操作部分和升流部分必须可靠接地，以保证安全。

2、使用时应缓慢均匀升流，搬运时应避免过大的震动。

3、发生器内部的调压器与电刷接触表面应保持清洁，视情况有90%酒精蘸棉纱擦拭干净。

4、短时工作的大电流发生器是不允许长时间在额定容量下工作的，特别不允许超过额定电流运行，以防过热

5、仪器应置于清洁、通风、干燥的室内保存
