全自动电容电流测试仪简介 ----Product introduction
传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的安全工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号
UACI-600系列电容电流测试仪我公司在上一代基于PT二次侧注入信号法测试仪的基础上，重新采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，效率高、发热量小、体积小、重量轻，更加便于携带和现场测试。在任何时刻（包括测量过程中）都可准确测量零序3U0电压，从而便于用户判断系统工作状态；并且在测试过程中，如果零序3U0电压过高可自动停止测量过程

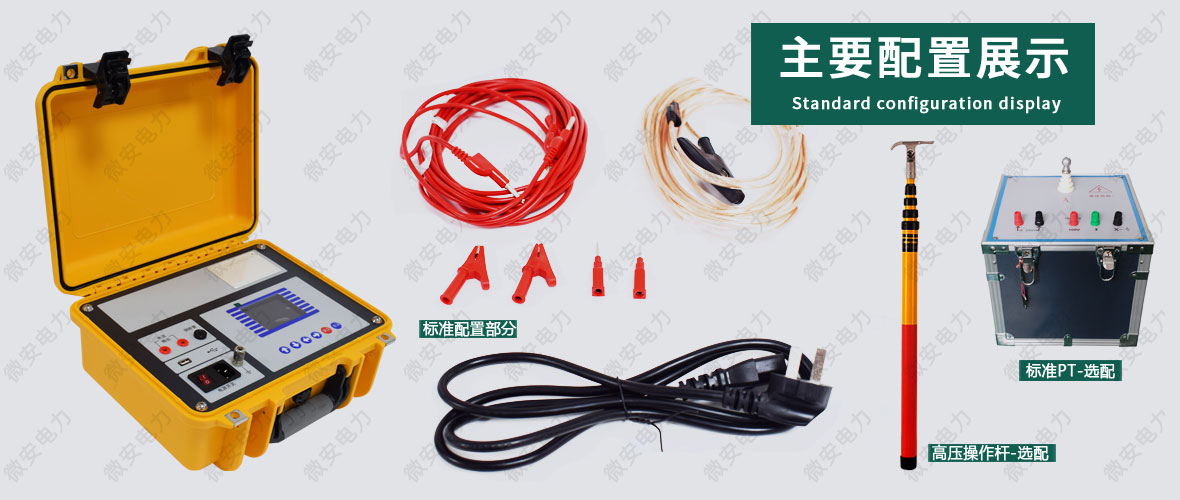

全自动电容电流测试配置展示
| 型号/功能 | 测试方法 | 连接方式 | UACI-600A | UACI-600B | UACI-600C |
| 可选规格 | PT开口三角注入法 | 3PT | ✔ | ✔ | |
| 4PT | ✔ | ✔ | |||
| 变压器中性点注入法 | 1PT | ✔ | ✔ | ✔ | |
| 补偿电容器组中性点注入法 | C1PT | ✔ | ✔ | ||
| 注意:1PT及C1PT连接，均需要使用外置标准PT,需选购标准PT配件 | |||||
注：PT开口三角注入法及变压器中性点注入法需断开消弧线圈，且短接一次和二次消谐装置（一次消谐装置一般在PT柜内，二次消谐一般串联在开口三角）
注：补偿电容器组中性点注入法（C1PT）测试无需退出一次和二次消谐装置
全自动电容电流测试仪参数 ----Technical parameter
| 型号 | UACI-600A/600B/600C | |
| 名称 | 全自动电容电流测试仪 | |
| 项目 | 技术指标及参数 | 备注 |
| 测试范围 | 0.3μF～200μF 、 1A～400A | |
| 准确度 | ±(读数×5%+2字) | |
| 分辨率 | 0.3～9.999（0.001） | |
| 10～99.99（0.01） | ||
| 100～999.9（0.1） | ||
| ≥1000（1） | ||
| 电压等级 | 0.1KV～99.9KV连续可调 | |
| 测试范围 | 1V～100V AC 50HZ | |
| 准确度 | ±(读数×1%+10字) | |
| 分辨率 | 1～9.999（0.001） | |
| 10～99.99（0.01） | ||
| 工作电源 | AC100-240VAC 、0.8A, 50/60Hz | |
| 体积重量 | 320mm(长)×270mm(宽)×150mm(高) | |
| 4.5Kg | ||
| 使用环境 | 温度：-10℃～50℃ | |
| 相对湿度：＜90%，不结露 | ||
全自动电容电流测试仪图片 ----Picture display

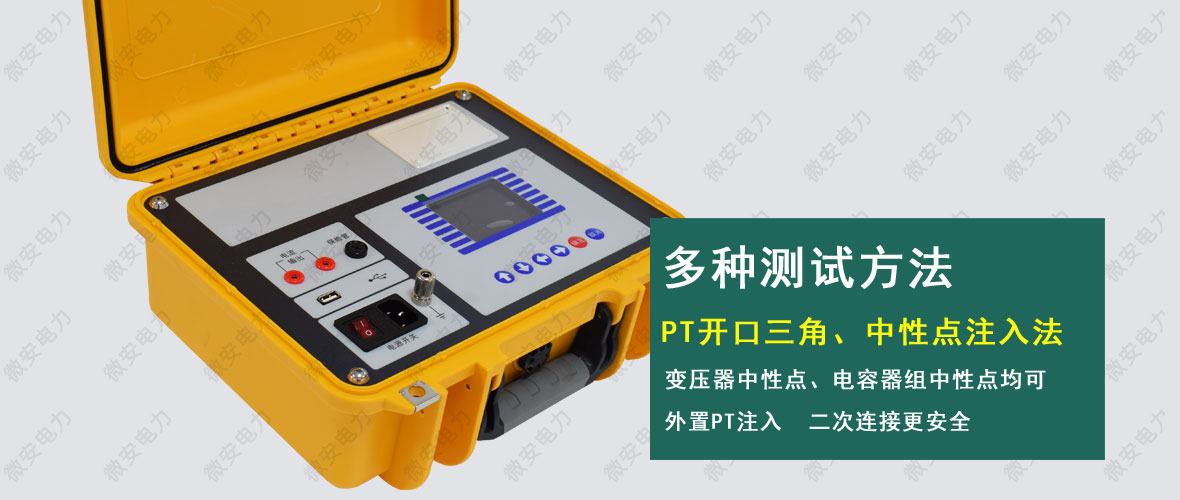

全自动电容电流测试仪主机
全自动电容电流测试仪配件--标准PT

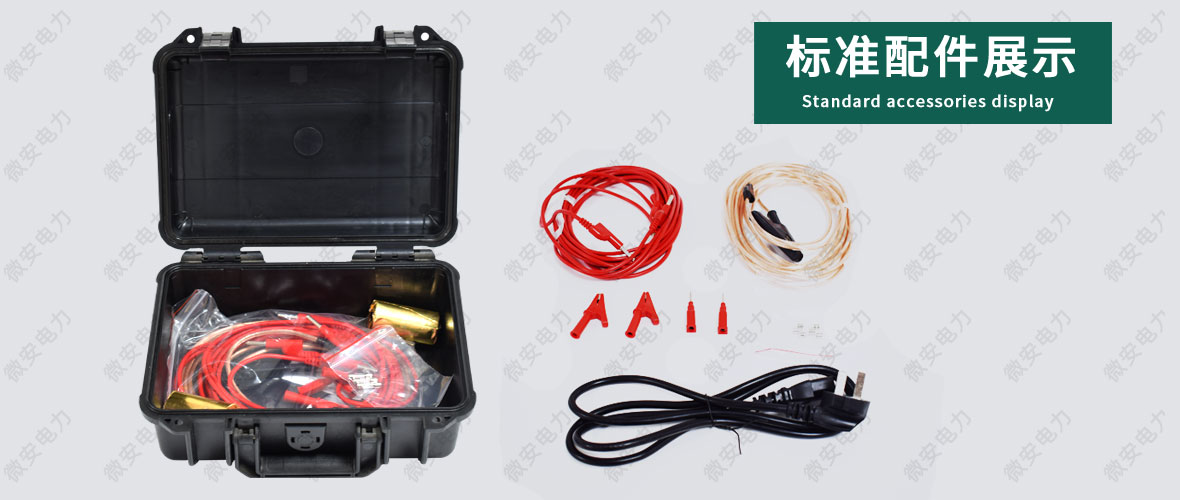

全自动电容电流测试仪测试线
全自动电容电流测试仪附件配件 --------Accessories
本产品UACI-600/601/602全自动电容电流测试仪详细清单请以说明书或代销合同为准
| 测试线 | 2条（红） | 接地线 | 1条 |
| 三芯电源线 | 1条 | 红色10mm鳄鱼护套夹 | 2个 |
| 红色ET-52针形插头 | 2个 | 保险管（2A） | 3只 |
| 保险管（1A） | 3只 | 说明书 | 份 |
| 合格证 | 3只 | 保修卡 | 份 |
| 出厂测试报告 | 3只 | 外置标准PT（选配） | 1只 |
全自动电容电流测试仪技术应用 --------Technology application

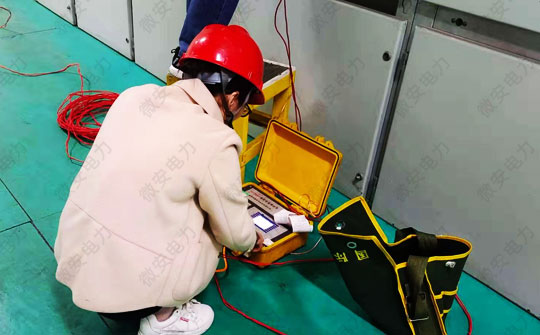

电容电流测试现场准备工作
• 使用前，仪器必须可靠接地
• 必须断开现场的补偿装置、消弧线圈
• 短接高阻消谐器
• PT开口三角法只能从电磁式PT的二次侧测量电容电流
• 测试时需保障被测系统处于无故障运行状态
电容电流测试的意义
• 我国的电力规程明确规定
• 10kV系统的单相接地电容电流不得大于30A
• 35kV系统的单相接地电容电流不得大于10A
• 如超出以上电流值，必须装设消弧线圈补偿电容电流
• 另外为避免线路对地电容与电磁PT发生谐振过电压
• 也必须准确测量电力系统的对地电容值
