配电网电容电流测试仪简介 ----Product introduction
目前配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定
传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点
我公司新研发的UACI-500配电网电容电流测试仪，可直接从PT的二次侧测量配电网的电容电流，由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，即使测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。
配电网电容电流测试仪-功能展示
| 型号 | UACI-500P | UACI-500PZ | UACI-500PZP |
| 方法 | PT开口三角异频信号注入法 | 中性点外加电容法 | 中性点外加电容法+>PT开口三角注入法 |
| 条件 | 三相一定要满足平衡的条件 | 利用系统不平衡条件,解决不平衡Ic测量难题 | 适用运行不平衡环境和煤矿矿系统 |
| 范围 | 只对平衡的系统适用；新线路、短线路 | 满足变电站测量;特别是煤矿、钢铁等复杂条件 | 运行不平衡的环境和煤矿矿系统 |
| 部位 | 低压侧的PT开口三角形（0V) | 高压侧的中性点（小于300V) | 3-66kV中性点不接地系统电容电流的测量 |
| 范围 | ≤250A 即Cx≤120μF | 对地总电容 ≤120μF（三相对地） 电容电流 ≤100 A（35kv系统） 电容电流 ≤200 A（6、10kv系统） | 对地电容：0.5 ～ 120μF （三相对地） 电流量程：1A ～ 250A |
| 精度 | 当10A≤Ic≤130A 即9μF＜Cx≤120μ |
0.5μF～1μF ±10% 1μF～90μF ±5% 90μF～120μF ±10% |
0.5～5μF ±10% |
| 尺寸 | 310×300×170 mm | 320× 200×150 mm | 460mm×245 mm×425mm（主机箱） 580mm×300 mm×150mm（附件箱） |
配电网电容电流测试仪-适用范围
配电网电容电流测试仪参数 ----Technical parameter
| 测量范围 | 对地总电容 ≤120μF（三相对地）； 电 容 电流 ≤1000 A（66kV系统） 电 容 电流 ≤700 A（35kV系统） 电 容 电流 ≤200 A（10kV系统） 电 容 电流 ≤100 A（6kV系统） |
| 电容测量精度 | ±10%±5个字 0.5μF～1μF ±5% 1μF～90μF ±10% 90μF～120μF |
| 电流测量精度 | ±10% 电容电流<10A ±5% 电容电流10A-500A ±10% 电容电流500A-1000A |
| 环境温度 | -10～50℃ |
| 相对湿度 | ≤90% |
| 工作电源 | AC 220V ± 10% 50 Hz ± 1% |
| 外形尺寸 | 310× 300×170 mm |
| 仪器重量 | 10kg |
配电网电容电流测试仪图片 ----Picture display

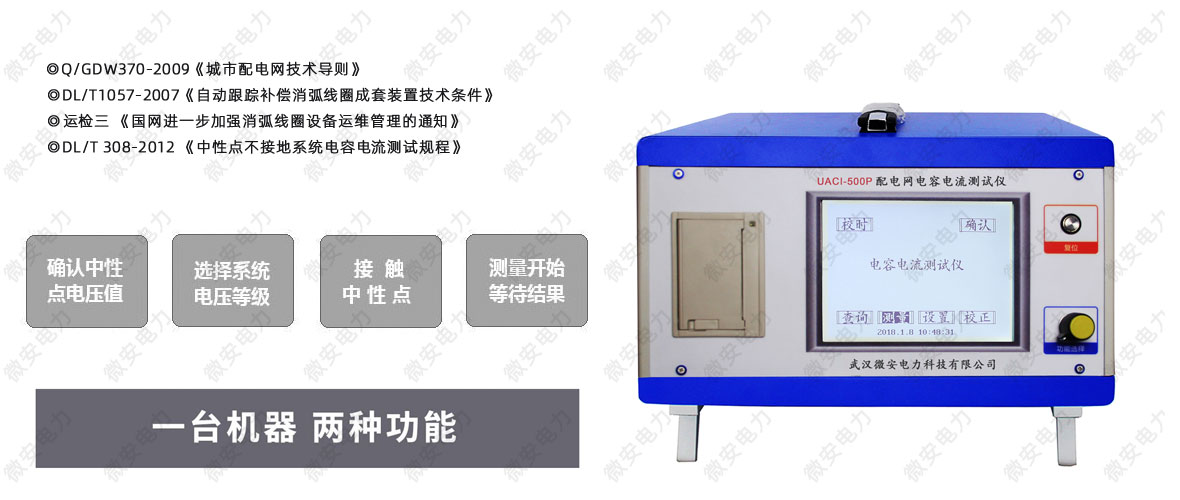

配电网电容电流测试仪-PT开口三角法

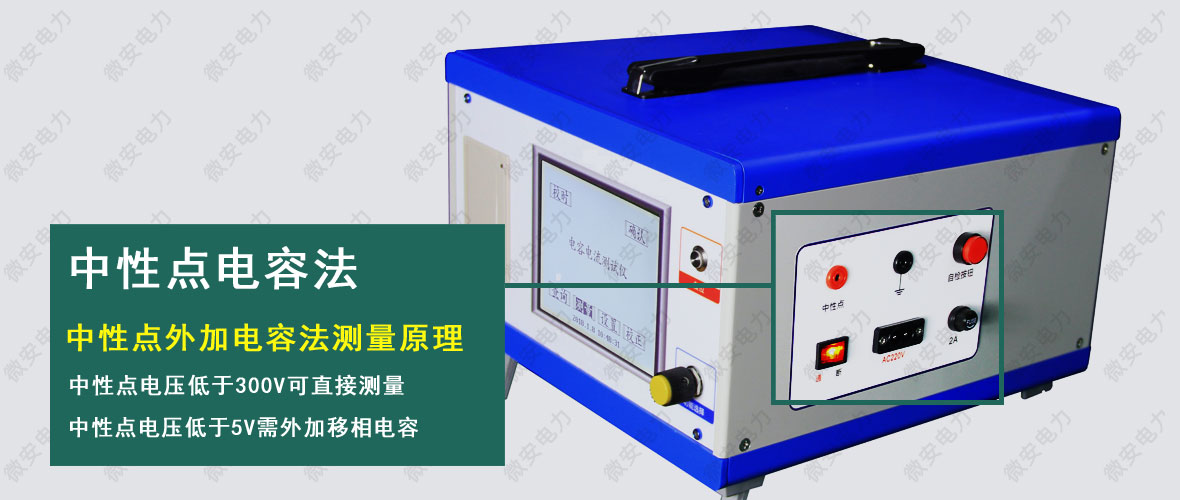

配电网电容电流测试仪-中性点电容法
注：1.二合一电容电流测试仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律任。
2.了解更多微安电力产品信息请进入 产品中心，服务热线：027-87973866。
配电网电容电流测试仪附件配件 --------Accessories
本产品UACI-500P/500PZ/500PZP配电网电容电流测试仪详细清单请以说明书或代销合同为准
| 测试主机 | 1台 | 专用分压器FYQ | 1个 |
| 高压电容 | 2个 | 高压速熔保险管 | 2只 |
| 保护间隙 及连接线 | 1个 | 高压电缆 | 1根 |
| 保险管（1A） | 5只 | 电源线 | 1只 |
| 4米接地线 | 2根 | 产品合格证 | 1枚 |
| 出厂测试报告 | 1份 | 说明书 | 1份 |
配电网电容电流测试仪技术应用 --------Technology application
电容电流测试现场准备工作
• 使用前，仪器必须可靠接地
• 必须断开现场的补偿装置、消弧线圈
• 短接高阻消谐器
• PT开口三角法只能从电磁式PT的二次侧测量电容电流
• 测试时需保障被测系统处于无故障运行状态
电容电流测试的意义
• 我国的电力规程明确规定
• 10kV系统的单相接地电容电流不得大于30A
• 35kV系统的单相接地电容电流不得大于10A
• 如超出以上电流值，必须装设消弧线圈补偿电容电流
• 另外为避免线路对地电容与电磁PT发生谐振过电压
• 也必须准确测量电力系统的对地电容值
