SMG3000手持式三相相位伏安表使用方法

发布时间:2023-01-11 00:46:33 阅读次数: 872次
SMG3000手持式三相相位伏安表是专为现场测量电压、电流、功率、功率因数及频率、相位而设计的一 种多功能、高精度、智能化、手持式测量仪器。广泛应用于电能计量、用电检查、电力稽查、装表接电和继电保护、差动检测、下文仔细介绍了该仪器的使用方法...

电力试验设备厂家

手持式三相相位伏安表

手持式三相相位伏安表———仪器采购 :张经理 153-7708-1310 (微信同号)

一、开机与关机

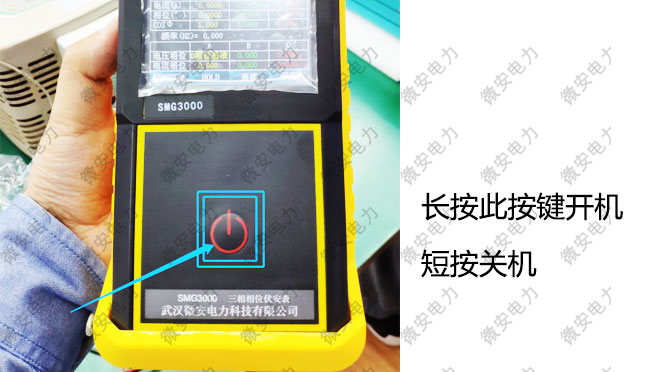

SMG3000手持式三相相位伏安表开机

图(1)、开机界面

短按开机按键, 仪器进入开机界面,如上图所示;等待3秒后进入测量程序。关机时,短按关机。

二、菜单功能说明

本仪器总共7个菜单按键,顶部有:伏安相位功率,相量图

底部有4个菜单按键:三相四线,HOLD,查看,保存,按下后由原来的蓝色变为红色,表示有效按键,其余非菜单地方按下,无反应。

以下三个图分别是按下顶部三个按键后界面显示效果图,实际颜色更丰富。

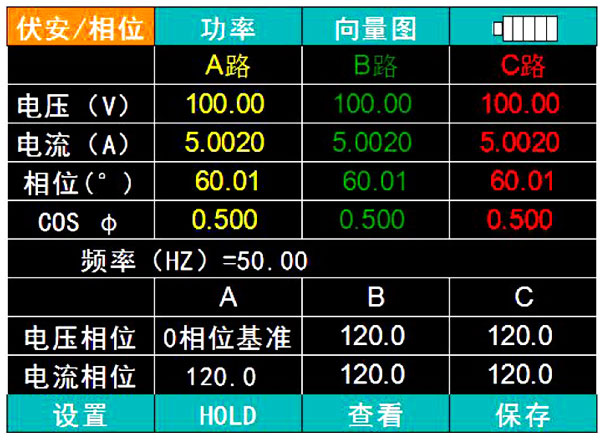

轻触伏安相位进入伏安相位测量界面,如图2所示:

SMG3000手持式三相相位伏安表伏安相位测量界面

图(2)、伏安相位测量界面

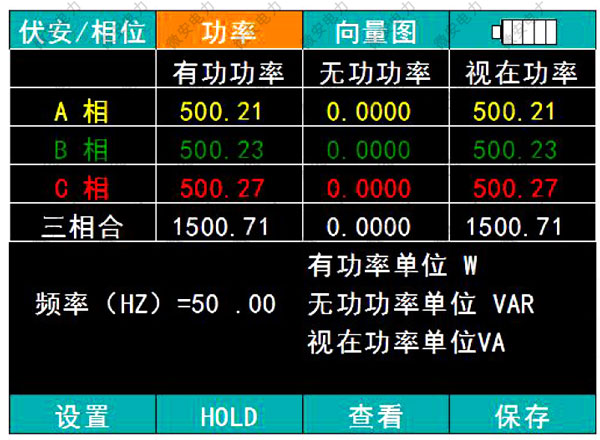

按下菜单功率变为红色,如图(3)进入功率测量界面,保存数据时伏安相位测量数据同样被保存。

SMG3000手持式三相相位伏安表功率测量界面

图(3)、功率测量界面

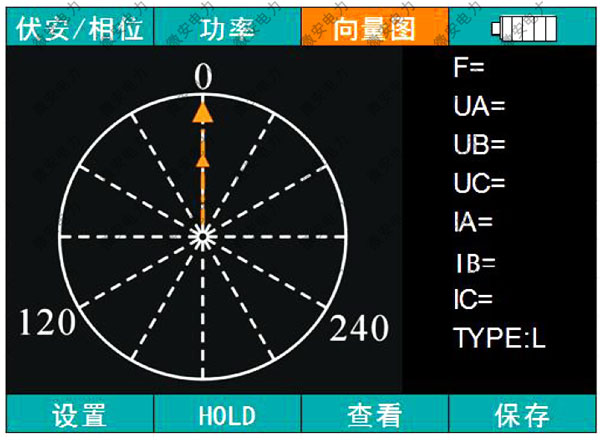

轻触向量图图标进入六角向量图测量界面,如图(4)所示,六角图按颜色画出电压和电流的矢量图,A相电压和电流为黄色、B相电压和电流为绿色、C相电压和电流为红色,为区分电压和电流,所以程序规定电压线长,电流线短。

SMG3000手持式三相相位伏安表向量测量界面

图(4)、矢量向量测试界面

三、底部菜单功能介绍

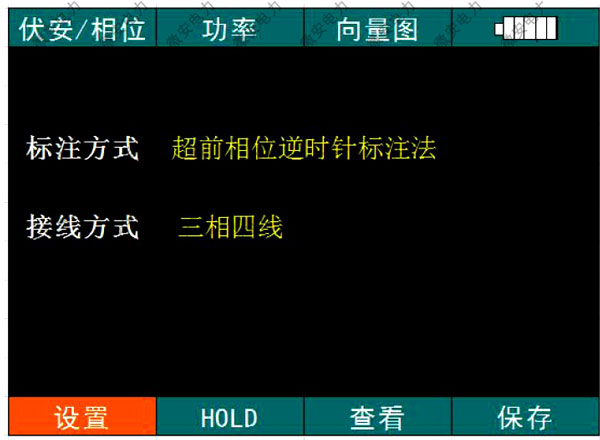

三相四线图标功能:按下后会在,三相四线,三相三线,单相三种接线模式之间切换。

SMG3000手持式三相相位伏安表模式切换

图(5)、测量模式切换界面

HOLD功能:按下后,所有数据停止采样,数据静止在按下的那一刻。

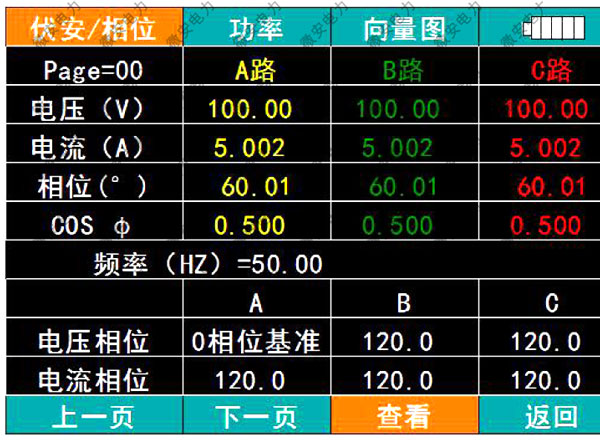

查看功能:按下后,可以查看每一组的数据,查看界面如图(5).

Page=00,代表所查看的是第0组数据,可点击下一页,page加1,显示变为Page=01,代表所查看的是第1组数据,点击上一页,Page减1,查看上一组保存数据,依次类推。

注意:查询的每一组数据包括伏安/相位,功率,向量图每一个界面里面的所有数据。在查看功能下不能测量数据,必须点击返回图标,才能退出查看状态。

SMG3000手持式三相相位伏安表数据查看

图(5)、数据查看界面

保存功能:按下后,进入保存状态,数据保存一次,菜单变成红色;再按一次保存,退出保存状态,菜单变为蓝色。保存一次数据会把伏安/相位,功率,向量图每一个界面里面的所有数据都保存,视为一组数据。
#
