继电保护交流试验快速使用指南
发布时间:2023-01-16 19:42:43
阅读次数: 872次
继电保护测试仪的交流试验模块是其很重要的一个功能,因其可编辑行强,故能完成继电保护保护试验中绝大多数的功能校验,像最常见的过电流保护、速断保护和定值校验,均是采用该模块完成测试,那下面就讲讲交流试验中快速使用方法....

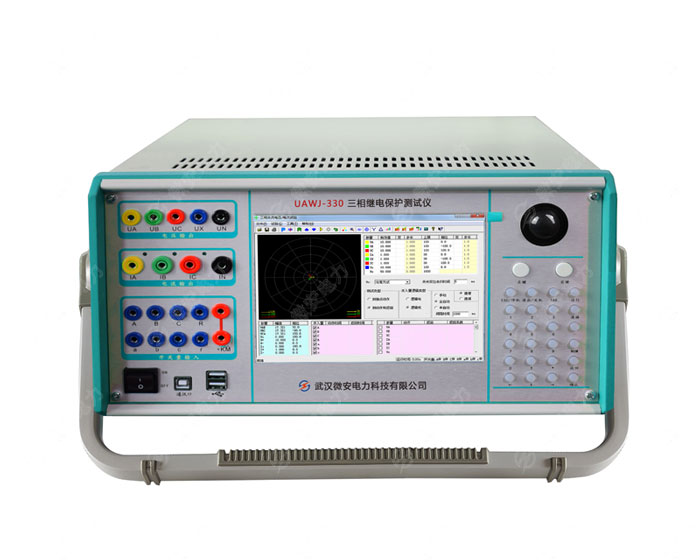

三相继电保护测试仪———仪器采购 :张经理 153-7708-1310 (微信同号)
一、交流试验软件操作部分
1.工作电源220V, 打开电源开机后仪器会自动进去主菜单界面,如下图
图(1)、主菜单
2.按需求设置电流电流的 主要参数,分别是幅值,相位,频率,如下图

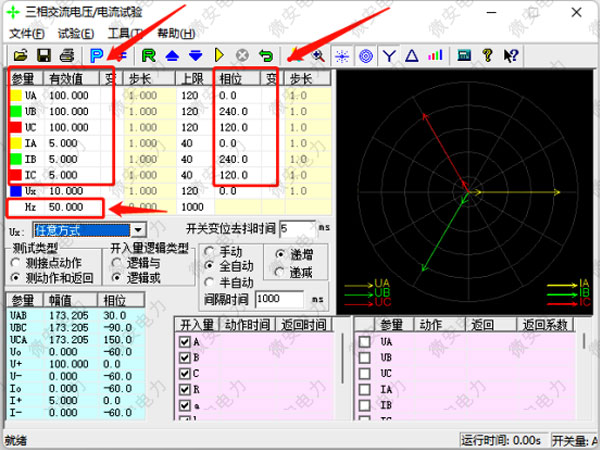

图(2)、交流试验界面
3.参数设置好以后, 确认接线没问题 点击”开始试验” 就可以输出电压电流了

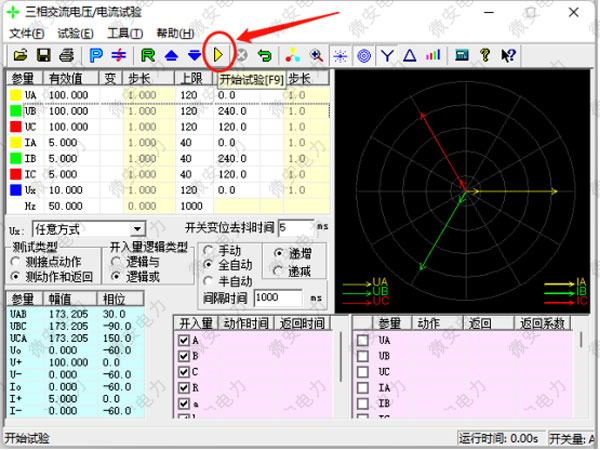

图(3)、开始试验

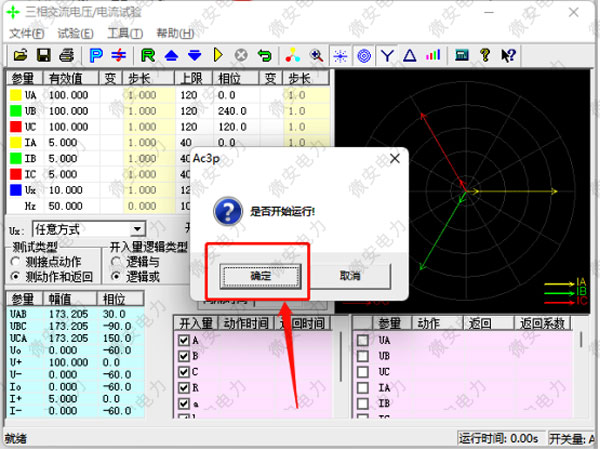

图(4)、确认开始试验
二、交流试验按键操作部分
常用的快捷操作
输出: 按一下“运行”,然后“确认”即可
停止: 按两下 “ESC/停机” 即可

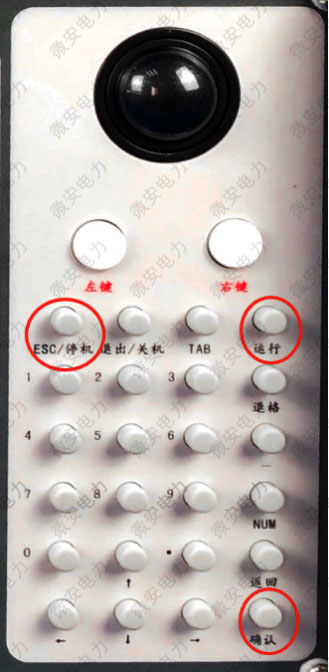

图(5)、交流试验按键操作
三、注意事项
1、电压电流接线不要接错,仪器的”电压输出”与”电流输出”不可以接在一起,如下图

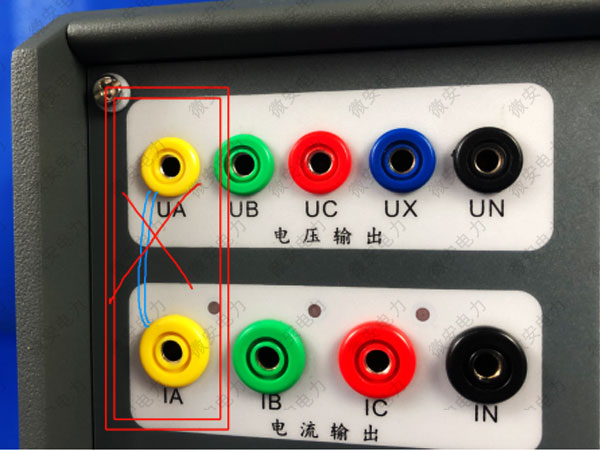

图不可以把UA跟IA接一起
2、电压电流输出,不可以接大功率负载
3、输出端子不可以接到带电的位置
以上三种方式,均会直接造成仪器损坏
