10kV氧化锌避雷器需要测试吗?
10kV氧化锌避雷器是需要测试的,根据《电力设备预防性试验规程》DL/T596-1996中14.2的规定,发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物避雷器做直流1mA电压(U1mA)和0.75 U1mA下泄漏电流的检测,因为在10KV系统中,避雷器发生故障的概率还是比较大的,如果不进行预防性测试,主要就会产生下面一些危害了:
一、避雷器损坏后的危害
1、若避雷器未完全击穿,避雷器泄漏增大,会造成线损增加,不利于电力网的经济运行。
2、若避雷器被击穿,造成一点接地故障,由于避雷器故障是隐形故障,需要消耗大量人力物力寻找故障点;若出现两个避雷器不同相别接地故障,会造成开关保护动作而使用户停电,影响生产和生活。
3、避雷器爆炸会波及周围其他设备,造成事故扩大
二、避雷器U1mA和0.75 U1mA的测试

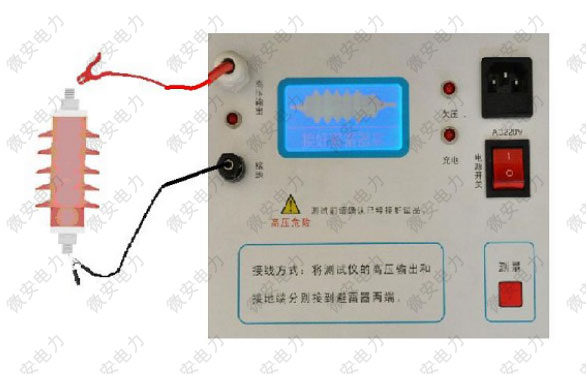

1、接线:将避雷器放在绝缘性能良好的支架上,然后将测试仪的高压输出端接到避雷器的一端,接地端接到避雷器的另一端。(如下图)
避雷器测试接线
接线完成后,启动仪器,仪器会自动测试
在当电流为1毫安时,仪器自动记录此时的电压值,高压开始慢慢下降,下降到0.75倍的电压,自动记录此时的电流值,测试结束。测试结果闪动三次后锁定。测试全部完成
