绝缘油介电强度测试仪的应用意义及试验方法

发布时间:2019-08-01 20:12:54 阅读次数: 872次
绝缘油介电强度测试仪是检测绝缘油绝缘性能的专用仪器,仪器可以输出80KV高压,绝缘油击穿时会自动进行保护,输出80KV是按照国内绝缘油击穿电压值的标准设计,完全满足电力行业的标准和需

全自动绝缘油介电强度测试仪的应用意义

绝缘油介电强度测试仪是检测绝缘油绝缘性能的专用仪器,仪器可以输出80KV高压,绝缘油击穿时会自动进行保护,绝缘油在电力行业中,是一项充当绝缘介质必不可少的材料,一位内在电力系统、铁路系统及大型石油化工厂矿,企业都有大量的电气设备,其内部绝缘大都是充油绝缘型的,而随着电气设备的运行,绝缘油长年累月在高压电场的作用下,绝缘油会发生老化,极化,还有就是因为电气设备的密封性能随着时间推移,性能也会下降,然后空气当中的水分也会慢慢渗透到绝缘油当中,而这些都会影响绝缘油的绝缘性能,而此刻检测绝缘油的绝缘性能,一般也称为介电强度,就成为了一项必不可少的工作。

全自动绝缘油介电强度测试仪具有自动测试、自动搅拌、自动处理、自动打印记数字显示等功能,且测试精度高、操作方便、安全可靠。下面为大家介绍一下检测绝缘油介电强度测试仪的试验方法,从而判断这台仪器是否还能继续投入使用。

全自动绝缘油介电强度测试仪的试验方法

除环境试验外,其余各项试验均在下述基准条件下进行: a)环境温度:(20±5)℃。 b)相对湿度:不大于80%。 c)大气压力:86kPa~106kPa。

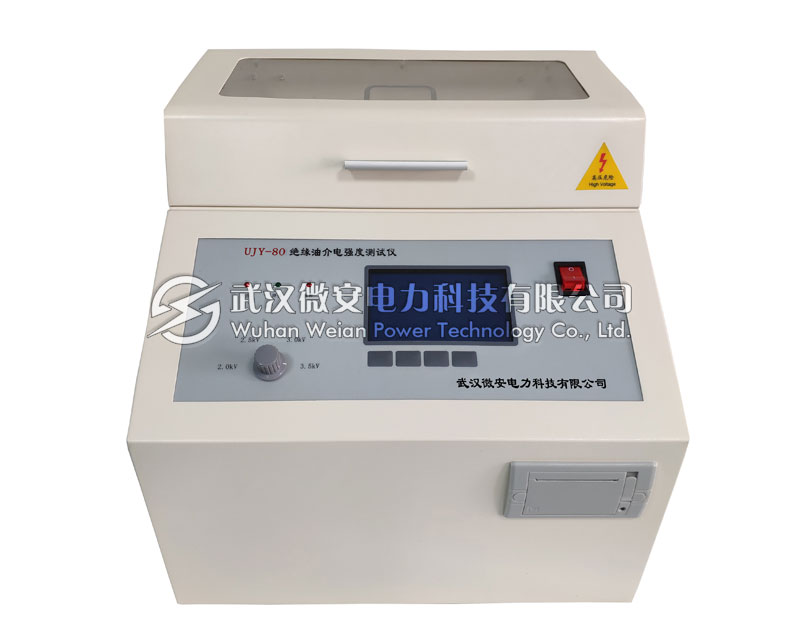

绝缘油介电强度测试仪

试验时使用的标准装置的额定电压不应低于被检绝缘油介电强度测试仪的额定电压,其引入的测量不确定度不应大于被检测试仪人允许误差的1/4。用手感目视方法检查测试仪外观。油杯电极及标准尺寸永螺旋测微器或游标卡尺测量。

绝缘电阻。用500V绝缘电阻测试仪测量电源端对机壳的绝缘电阻,绝缘电阻应大于20MΩ。

介电强度。在电源输入端对机壳施加5kV、1min工频交流电压,试验中应无击穿、飞弧现象。

接地保护。使用不低于2级游标卡尺测量金属接地端子直径,端子直径不应小于6mm。

击穿保护。油杯中加上被试油,进行正常升压试验只被试油击穿,使用模拟宽带不低于100MHz的示波器测量被试油发生击穿直到试验电压到零所持续的时间,重复进行10次。当试油发生击穿后,应能在10ms内切断油杯上的高压。

安全保护。不加安全屏障,进行升压试验,测试仪应不能升压;加上安全屏障,升压至10kV时移去屏障,测试仪应断电;永高压测量仪器测量测试仪,应无高压输出。

三油杯绝缘油介电强度测试仪

#
