如何进行变压器绕组的检修

发布时间:2019-08-02 20:09:57 阅读次数: 872次
对变压器绕组进行定期检修,是保证变压器正常投运的重要条件。

变压器是根据电磁感应原理制成的,绕组是构成与变压器标注的某一电压值相对应的电气线路的一组线匝,因此,绕组也称变压器的电路。接下来,我们将介绍如何让进行变压器绕组的检修。

一 应用变压器绕组变形测试仪并做好准备

对变压器绕组进行检修时,可以应用到武汉微安电力生产的变压器绕组变形测试仪,最好是由专人进行,穿着专用的检修工作服和绝缘靴,并带清洁的手套,寒冷天气还应佩戴口罩。照明应采用低压行灯。

二 变压器绕组变形测试仪保管登记

进行变压器绕组的检修,所使用的变压器绕组变形测试仪应由专人保管并编号登记,防止遗留在邮箱内或器身上,进入变压器检修绕组之前,需考虑通风,防止工作人员窒息。

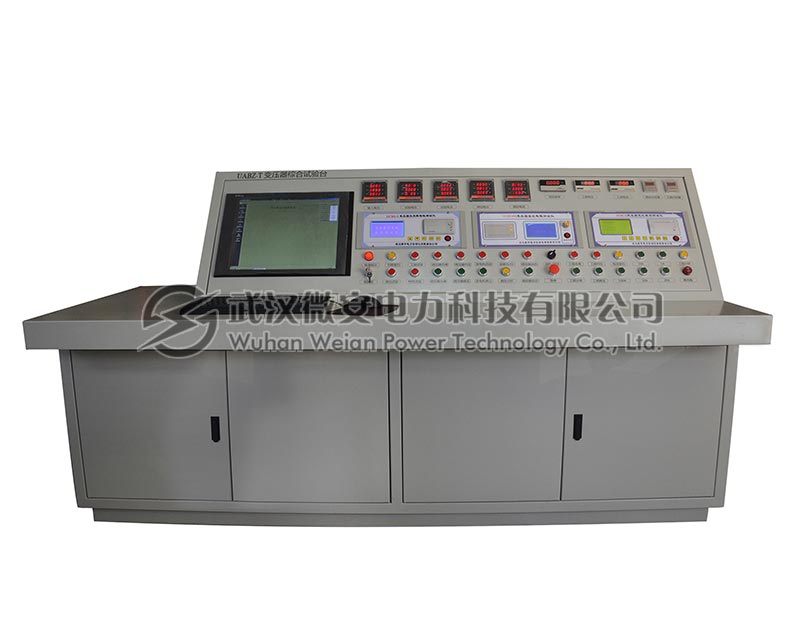

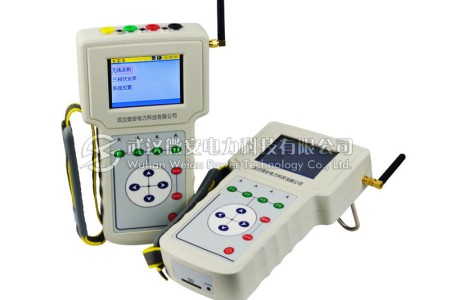

变压器综合测试台

三 变压器绕组的检修工艺和质量标准

利用变压器绕组变形测试仪的过程中,如下这些注意事项值得我们认真阅读,并且运用到试验中来,分别从不同维度的检修工艺和质量标准进行了介绍。

1.变压器绕组隔板与围屏的检修

检修工艺:

检查变压器绕组各相之间的隔板和围屏(宜解开一相)有无破损、变色、变形、放电痕迹,如发现异常应立即打开其它两相围屏进行检查。

质量标准:

围屏清洁无破损,绑扎紧固完整,分解引线出口处封闭良好,围屏无变形、发热和树枝状放电痕迹。 围屏的起头应该放在绕组的垫块上,接头处一定要错开搭接,并防止油道堵塞。 检查支撑围屏的长垫块应无爬电痕迹,若长垫块在中部高场强区时,应尽可能割短相间距离最小处的辐向垫块2~4个。 相间隔板完整并固定牢固。

2.变压器绕组匝绝缘的检修

检修工艺:

检查绕组表面是否清洁,匝绝缘有无破损。

质量标准:

绕组应清洁,表面无油垢,无变形 整个绕组无倾斜、、导线辐向无明显弹出现象

3.变压器绕组各部垫块的检修

检修工艺:

检查变压器绕组各部垫块有无位移和松动的情况。

质量标准:

各部垫块应排列整齐,辐向间距相等,轴向成一垂直线,支撑牢固有适当压紧力,垫块外露出绕组的长度至少应超过绕组导线的厚度。

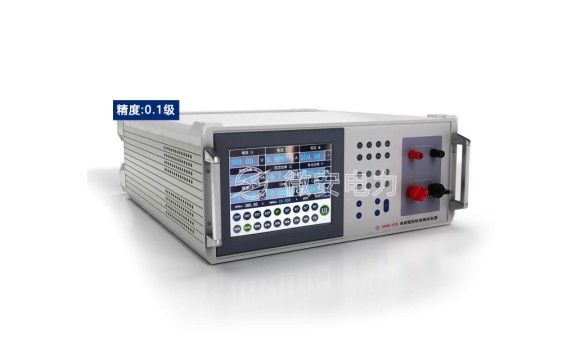

变压器短路阻抗测试仪

4.变压器绕组油道的检修

检修工艺:

检查变压器绕组绝缘有无破损、油道有无被绝缘、油垢或杂物(如硅胶粉末)堵塞现象,必要时可用软毛刷(或用绸布、泡破塑料)轻轻擦拭,绕组线匝表面如有破损裸露导线处,应进行包扎处理。

质量标准:

油道保持通畅,无油垢及其他杂物积存。 外观整齐清洁,绝缘及导线无破损。 特别要注意到下的统包绝缘,不可将油道堵塞,防止局部发热、老化。

5.变压器绕组表面绝缘状态的检修

检修工艺:

用手指按压绕组表面检查其绝缘状态。

质量标准:

绝缘状态可分为:
一级绝缘:绝缘有弹性,用手指按压后无残留变形,属良好状态。
二级绝缘:绝缘仍有弹性,右手指按压时无裂纹、脆化,属合格状态。
三级绝缘:绝缘脆化,呈深褐色,用手指按压时有少量裂纹和变形,属勉强可用状态。
四级绝缘:绝缘已严重脆化,成黑褐色,用手指按压时及酥脆、变形、脱落,甚至可见裸露导线,属不合格状态。


#
