核相仪和相序表的区别是什么?
相序表和核相器是常用来检测相位的仪器。同为检查相位的仪器,两者又有着很大的不同。接下来,我们将从概念和原理等几个方面谈谈他们的区别。
一.相序表

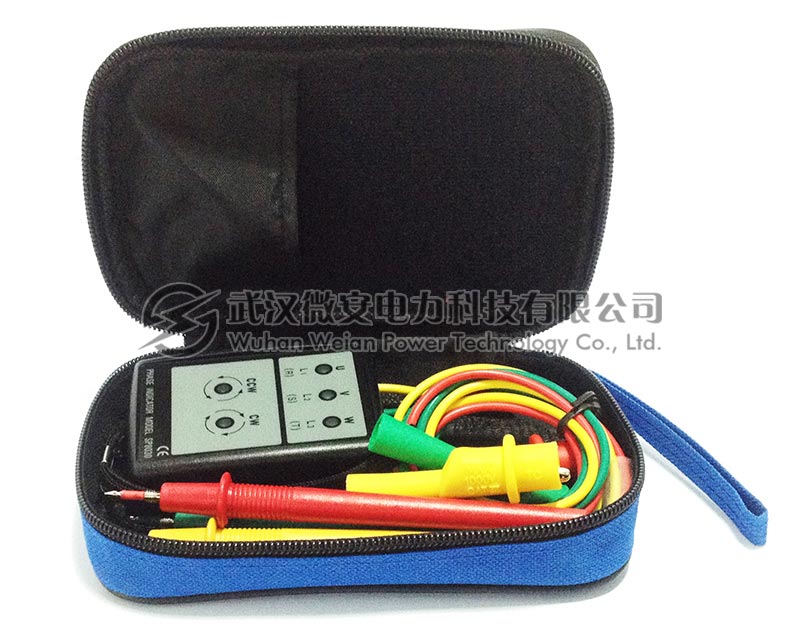

1.相序表概念
在交流电中,相位是反映交流电任何时刻的状态的物理量。定期对电气设备的相位进行检查,一是防止在线路进行并列时发生相间短路,二是在线路自动装置动作时,因动作时间短或线路较长呈容性,发生由于不同相,而造成对下级三相用电设备的冲击。
2.相序表适用范围
相序表可检测工业用电中出现的缺相、逆相、三相电压不平衡、过电压、欠电压五种故障现象,并及时将用电设备断开,起到保护作用。 无线高压数字核相仪,应用于电力线路、变电所的相位校验和相序校验,具有核相、测相序、验电等功能。
3.相序表测试原理
相序表内部结构类似三相交流电动机,有三相交流绕组,和非常轻的转子,可以在很小的力矩下旋转,而三相交流绕组的工作电压范围很宽从几十伏到五百伏都可工作。测试时,依转子的旋转方向确定相序。也有通过阻容移相电路,使不同相序就有不同的信号灯显示相序。
二.核相仪

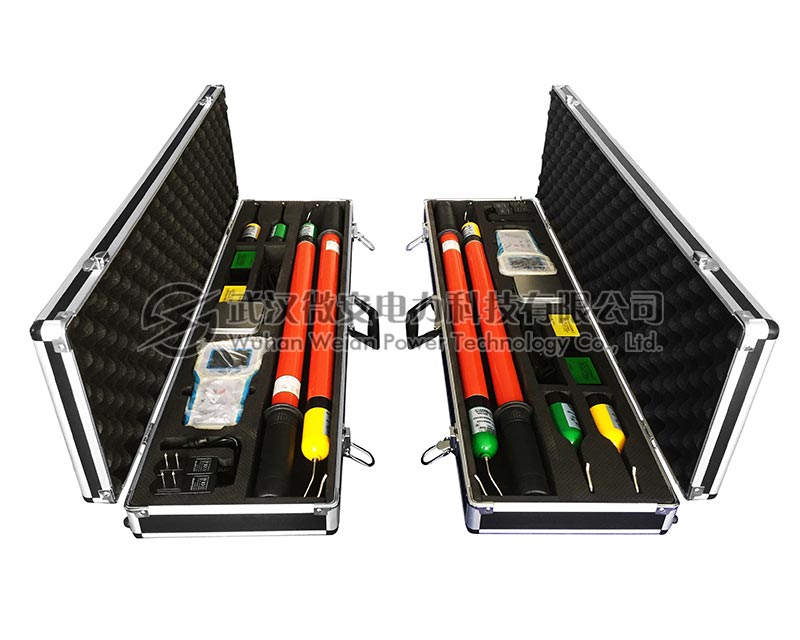

1.核相仪概念
高压核相仪具备很强的抗干扰性,设备在工作过程中将被测高电压相位信号由采集器取出,经过处理后直接发射出去。由核相仪接收并进行相位比较,对核相后的结果定位。
2.核相仪测试原理
简单来说,当相序对了,相序表的继电器就吸合;相序不对,相序表的继电器就不吸合。三相电源中有A相、B相、C相,假如按ABC相序电源接入电动机,电动机是正转,则按ACB相序电源接入电动机,电动机就是反转。为了防止电动机反转,加入相序表来防止进来电源相序反相,造成电动机反转。
总的来说,核相仪与相序表的区别,即相序表是测同一侧的A、B、C相,而核相仪则是测试对应项,A相测对应A相,B相测对应B相,C相测对应C相。
