超低频交流耐压装置在交流耐压试验中的优越性

发布时间:2019-08-02 19:55:43 阅读次数: 872次
通过理论与试验相结合的阐述方式,说明对交联聚乙烯电缆采用0.1Hz超低频交流耐压装置进行试验具有很多优越性。

一 非超低频耐压装置的弊端

在对大型、超长电缆进行交流耐压试验时,由于被试品绝缘层较大的电容量,如果用试验变压器或串联谐振等耐压装置,体积会十分巨大、使用不便。因此,用超低频交流耐压装置进行电缆的交流耐压试验,在电力工程现场十分普遍。

二 超低频耐压装置的优点

超低频交流耐压装置又称超低频高压发生器,此电力设备采用0.1Hz或更低频率的试验电源代替工频试验变压器,通过降低平率,从而降低电流,电源设备体积大大缩小,重量约为工频耐压装置的百分之一,现场使用十分便捷。

三 超低频耐压装置在试验中应用

下面就武汉微安电力的技术员于随县风电场的电缆交流耐压试验项目,详细为大家讲解超低频耐压装置的优越性。

电缆交流耐压试验装置

1.超低频耐压装置试验简介

实验项目中,被试品电缆为一条1km长的8.7/10kV交联己烯电缆,其芯一地电容为0.35μF,在工频额定电压下电缆的电容电流: I=UnωC=8.7×103×314×0.35×10-6=0.96A 。

2.超低频耐压装置试验结果

由此可知,试验变压器的体积甚·就提出采用0.1Hz超低频法进行试验。由于其频率低,对电缆的充电电流小,所以试验设备的重量显著减小。国外有过先例,英国和奥地利曾经开发的用于7km以下的20kV电缆做耐压试验的超低频设备全部重量仅为150kg。

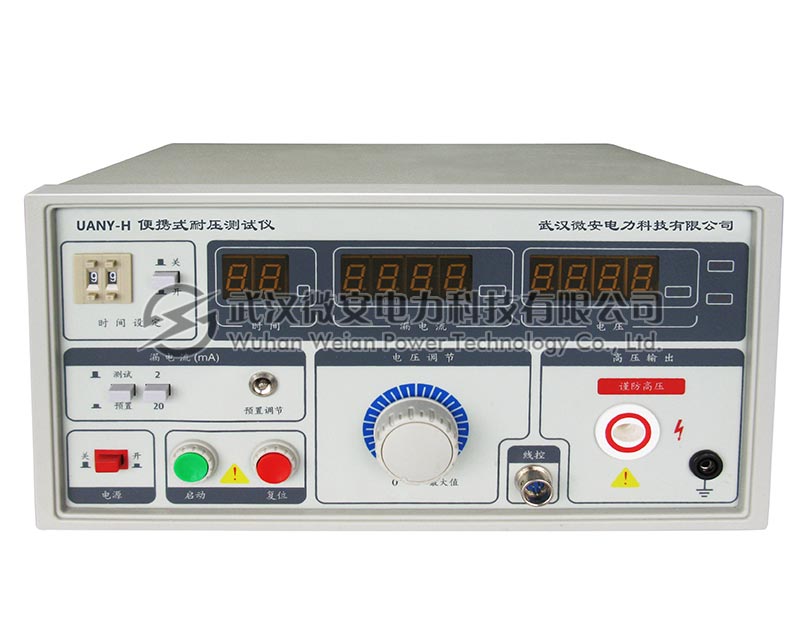

便携式耐压测试仪

试验研究认为,对交联聚乙烯电缆进行耐压试验采用0.1Hz超低频电压进行试验时,其试验电压可取为50Hz时的1 .5~1. 8倍。

综上所述,超低频交流耐压装置又称超低频高压发生器,设备采用0.1Hz或更低频率的试验电源代替工频试验变压器,电源设备体积大大缩小,现场使用十分便捷。对交联聚乙烯电缆采用0.1Hz超低频交流耐压装置进行试验具有很多优越性。

#
