直流高压发生器操作步骤

发布时间:2019-09-09 14:32:49 阅读次数: 377次
直流高压发生器主要用于电气设备泄露电路的测量,与测量绝缘电阻的原理相同,但测量泄露电流时所施加的试验电压比绝缘电阻测试仪输出的电压高,所以能更加有效的发现绝缘缺陷

直流高压发生器操作步骤

(1)试验必须在履行相关安全工作规程所要求的一切手续后进行。根据试品的电压等级及对地就绝缘状况,并按规定要求确定直流试验电压值

(2)根据设备条件和试验电压大小,选择合适的直流高压发生器和接线, 对被试品进行放电,清洁。对试验设备接线合理布置。

直流高压发生器

(3)接线完毕后,认真检查接线、仪表量程是否正确,调压器零位,过流继电器正定是否合适。

(4)试验前先进行试验设备的空升试验,测出试品及引线的空升泄露电流,并记录下来。确定设备无问题后,将试品接入试验回路进行试验。读取泄露电流时需要减去空升泄露电流。

直流高压发生器接线

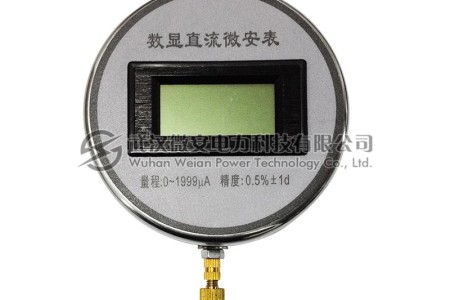

(5)试验电压逐段上升,并相应的读取泄露电流值,每升压一次,待微安表指定稳定后(即加上电压1min)读取相应的泄露电流,画出伏安特性曲线。

(6)试验完毕后,应立即降压,断开电源,将被试品通过电阻放电,再直接放电接地。。

(7)记录试验温度,并将泄露电流换算到统一温度下进行比较。
