绝缘油击穿电压原理及测试

发布时间:2019-09-09 22:32:29 阅读次数: 377次
绝缘油击穿电压是指在规定条件下绝缘油发生击穿的电压,单位一般为KV,绝缘油的击穿电压是衡量绝缘油在电气设备内部能耐受电压的能力(也成为绝缘油介电强度)而不被破快的尺度,是检

绝缘油击穿电压

在规定条件下绝缘油发生击穿的电压成为绝缘油的击穿电压,单位一般为KV,绝缘油的击穿电压是衡量绝缘油在电气设备内部能耐受电压的能力(也成为绝缘油介电强度)而不被破快的尺度,是检验变压器油性能好坏的主要手段之一。它实际上是测试绝缘油的瞬间击穿电压值。

绝缘油击穿原理

干净的绝缘油中总会有一些自由电子在外界的高能射线作用下游离出米,或在同部强场作用下从阴极冷射出来。这些电子在电场作用下,产生撞击游离,最终会导致绝缘油击穿于这种击穿完全由电的作用造成,故称为“电击穿”。工程上用的绝缘油总是不很纯净有各种各样的杂质,不纯净的绝缘油的击穿是由于杂质形成的“小桥”贯穿电极之间,而桥”的电导较大,使泄漏电流增大,发热严重,游离过程增强,最后导致“小桥”通道游离击穿。这一过程是与热过程紧密联系着,故称为“热击穿

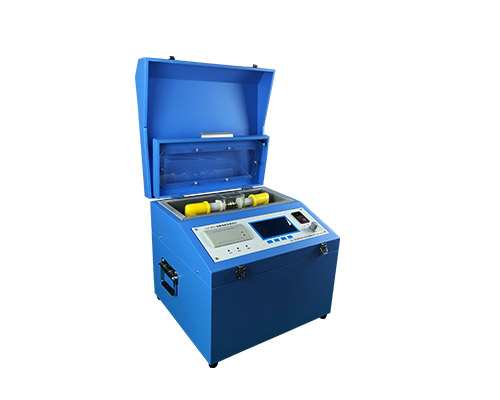

绝缘油耐压测试仪

干燥清洁的油品具有相当高的击穿电压值,一般国产油的击穿电压值都在40kV以有的可达60kV以上,但当油中含有游离水、溶解水分或固形物时,由于这些杂质都具有比油本身大的电导率和介电常数,它们在电场(电压)作用下会构成导电桥路,而降低油的穿电压值,此试验可以判断油中是否存在有水分、杂质和导电微粒,但它不能判断油品是否存在有酸性物质或油泥

绝缘油击穿电压测试

绝缘油介质损耗测试仪

绝缘油击穿电压测试目前在电力行业一般是使用绝缘油耐压测试仪(也称为绝缘油介电强度测试仪),绝缘油介电强度测试仪是武汉微安电力根据国家标准研制而成,采用工业单片机控制,应用大规模集成电路,新型I/O接口,加上独特的检测及抗干扰技术,极大地提高了设备性能。

对于新变压器油,击穿电压值性能指标的好坏反映了绝缘油中是否存在有污染杂质,当然,实际时,在将油注入设备之前,都必须经过适当的设备处理至符合要求后,才能注入电气设备这是为了充分保证电气设备在投运时的安全性。

#
