快速学会双钳相位伏安表使用方法

发布时间:2019-09-09 22:32:52 阅读次数: 377次
双钳相位伏安表是可以测试相位、电压、电流等电参量的仪器,又因其测试附件 有两把电流钳,从而得名双钳相位伏安表,以其高精度、低价位、手持式、双通道输入等特点,深受电力行业用

一、什么是数字双钳相位伏安表

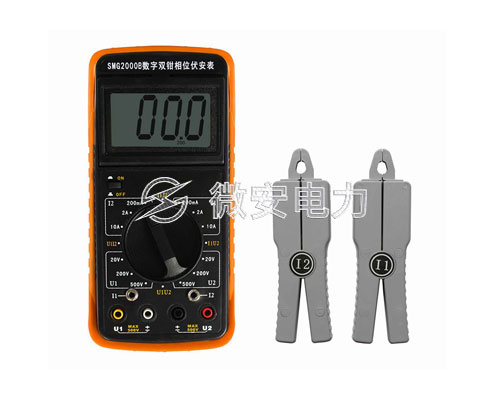

数字双钳相位伏安表

双钳相位伏安表是电力行业用来测试一些基本电参数的专用仪表,以其高精度、低价位、手持式、双通道输入等特点,深受电力行业用户喜爱。至于能测试哪些电参数,顾名思义,很好理解,相位伏安即相位、伏特、安培,其中伏特是电压的单位,安培是电流单位, 所以仪器是可以测试相位、电压、电流等电参量的仪器,又因其测试附件 有两把电流钳,从而得名双钳相位伏安表,既然有双钳的,那么有没有三钳的呢,答案是有的, 因为我们国家是三相交流电,双钳固然做不到实时测试三相电参量,所以市面上是有三钳系列的,也就是我们常说的三钳相位伏安表,也称为三相相位伏安表

二、数字双钳相位伏安表结构

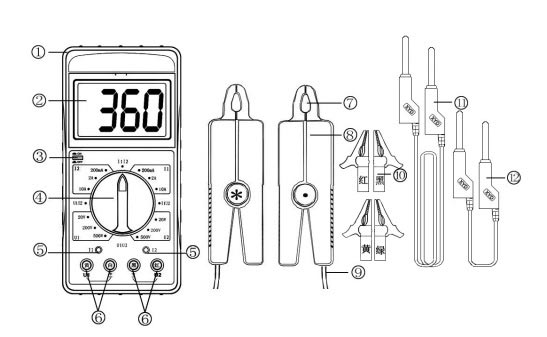

数字双钳相位伏安表结构

1.绝缘护套 2.三位半显示屏 4.功能量程开关

5.电流钳插孔(2路) 6.电压输入插孔(2路) 7.电流钳钳口 8.电流钳

9.电流钳引线 10.测试鳄鱼夹(4个) 11.测试线(4根) 12.短接线(1根)

三、数字双钳相位伏安表使用方法

1、接好U1及U2的电压测试线, 还有I1及I2的电流钳。

2、 按下 ON-OFF 按钮,旋转功能量程开关正确选择测试参数及量限。

3、测量交流电压:将功能量程开关拨至参数 U1 对应的 500V 量限,将被测电压从 U1 插孔输入即可进行测量。若测量值小于200V,可直接旋转开关至 U1 对应的 200V 量限测量,以提高测量准确性。

4、测量交流电流:将旋转开关拨至参数 I1 对应的10A量限,将标号为I1的钳形电流互感器副边引出线插头插入I1插孔,钳口卡在被测线路上即可进行测量。同样,若测量值小于2A,可直接旋转开关至 I1对应的 2A 量限测量,提高测量准确性。

5、测量两电压之间的相位角:测 U2 滞后U1 的相位角时,将开关拨至参数 U1U2。测量过程中可随时顺时针旋转开关至参数U1各量限,测量U1输入电压,或逆时针旋转开关至参数U2各量限,测量 U2 输入电压。

6、测量两电流之间的相位角:测 I2 滞后 I1 的相位角时,将开关拨至参数 I1I2。同样测量过程中可随时顺时针旋转开关至参数 I1 各最限,测量 I1 输入电流,或逆时针旋转开关至参数 I2 各量限,测量 I2 输入电流。

7、测量电压与电流之间的相位角:将电压从U1输入,用I2测量钳将电流从 I2 输入,开关旋转至参数U1I2 位置,测量电流滞后电压的角度。测试过程中可随时顺时针旋转开关至参数 I2 各量限测量电流,或逆时针旋转开关至参数 U1 各量限测量电压。



以上就是微安电力给大家对数字双钳相位伏安表的介绍,如需购买数字双钳相位伏安表或在使用过程中遇到问题,请立即致电我公司技术支持工程师。

#
