断路器回路电阻测试有哪些注意事项?

发布时间:2021-04-15 09:38:49 阅读次数: 377次
回路电阻测试仪在测试前应可靠接地,防止测试过程中感应电流对仪器造成损坏

断路器回路电阻测试有哪些注意事项?

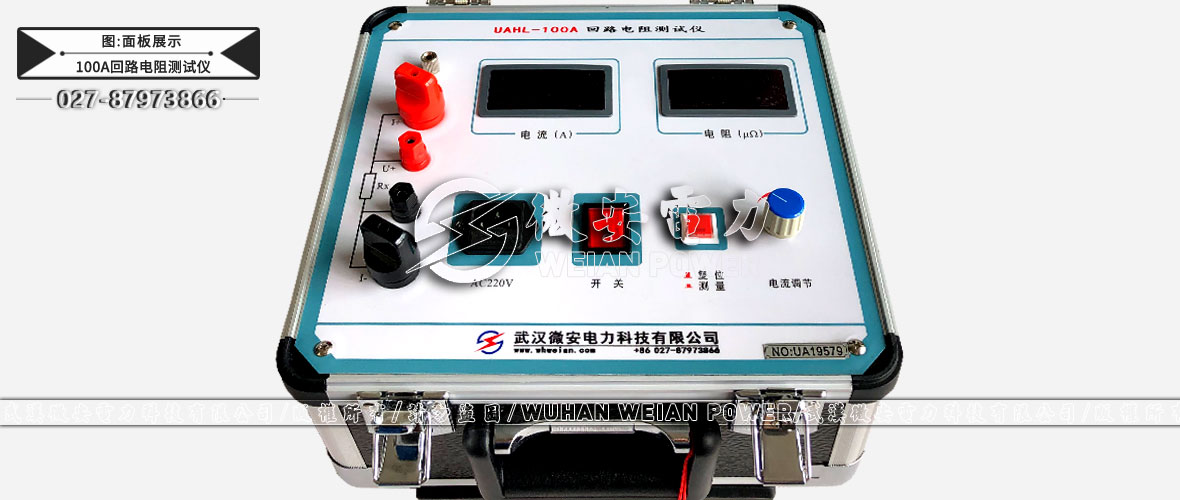

回路电阻测试仪

        一、回路电阻测试仪在测试前应可靠接地,防止测试过程中感应电流对仪器造成损坏。

        二、测试时应注意接线方式带来的误差,电压测量线应在电流输出线的内侧,尽量避免电流输出线与电压输出线重合,电压测量线应接到被测回路正确的位置,并且保证电压测量线夹紧面的接触,否则会产生较大的测量误差,影响到测试结果的准确性。应注意电压线要接在端口的触头端,电流线应接在电压线的外侧。测试电流应不小于100A。

        三、清除被试设备接线端子接触面的油漆及金属氧化层:试验前应对断路器进行几次分闸、合闸操作,可减少导电回路中氧化膜对测试结果的影响。

        四、在没有完成全部接线时,不允许在测试接线开路的情况下通电,否则会损坏仪器。

        五、为减少测量线的电压降对测试带来的误差,应尽量减少测量线的长度,长度够用即可;应尽量选用导线截面积足够大的测量线。

        六、测量过程中应防止断路器突然分闸或测量回路突然断开(测量线脱落),否则容容易导致仪器的损坏。测试时,为防止被测断路器突然分闸,应断开被测断路器操作回路的熔丝。

        七、确认被试设各处于导通状态:测试时,为防止被测设备突然分闸,应断开被测设备操作回路的电源。

        八、在测量回路中若有电流互感器串入,应将电流互感器二次进行短路,防止保护误动。

        九、测量真空开关主回路电阻时,禁止将电流线夹在开关触头弹簧上,防止烧坏弹簧。

#
