直流高压发生器常见故障排除的解决办法

发布时间:2021-04-28 12:22:21 阅读次数: 377次
武汉微安电力科技有限公司推出的ZGF系列直流高压发生器延用了九十年代专业技术、该直流高压发生器但在产品结构和生产器件上采用了现在的电子器件和结构配置以及工艺流程,提高了电力中

ZGF直流高压发生器又称高频、智能直流高压发生器及直流高压发生装置,直流高压发生器输出直流电压等级包括为60kv直流高压发生器、120kv直流高压发生器、200kv及300kv直流高压发生器,直流高压发生器用于电力部门现场试验高压发生专用配套设备,直流高压发生器特别适用于电力部门直流耐压现场试验。

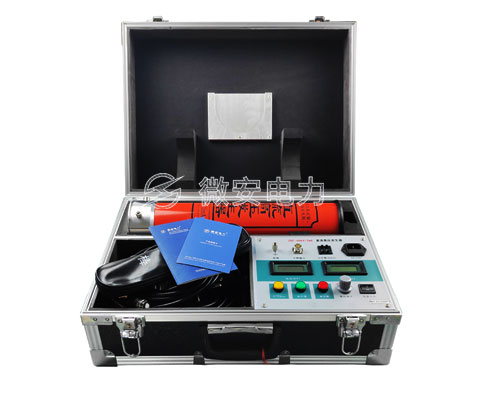

ZGF直流高压发生器

武汉微安电力科技有限公司推出的ZGF系列直流高压发生器延用了九十年代专业技术、该直流高压发生器但在产品结构和生产器件上采用了现在的电子器件和结构配置以及工艺流程,提高了电力中输出电压数值的稳定度和精度

直流高压发生器特点主要有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,把变压器输入的交流电压升高数百倍,再经整流,为X线管提供产生X线所需的直流高压。还把X线管灯丝初级电路输入的交流电压降低,为X线管提供加热电压。如果配两只以上X线管,要完成管电压和灯丝加热电压的切换。

下面就介绍介绍直流高压发生器的常见故障如何排除:

1、电源开关打开时,直流高压发生器上的控制箱数显表不亮

解决办法:
请检查电源连线及所有保险管,保险管若有损坏时,请按保险管座旁标注的安培数更换新管。

2、若打开直流高压发生器的电源开关,数显表亮,高压显示灯(绿)不亮,加不上高压。

① 故障显示"回零"灯亮

解决办法:
没有回零位,请逆时针转动高压输出调整钮和微调旋钮回到零位上至"回零"灯灭,即可加高压。

② 故障显示"其它"灯亮有两种现象,1、接地保护,2、断线保护

解决办法:
a. 可能接地线未接好,或地线不可靠接地。请接好可靠的地线,关闭电源,重新启动。

b.可能为连接控制箱与高压塔的电缆未接好,接好电缆请关闭电源,重新启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头,关闭电源,重新启动。

c.可能控制箱内某一线头脱焊断开,请重新焊接好,关闭电源,重新启动。

3、一切正常,但在未升到额定输出电压的过程中保护

①故障显示"过流"灯亮

解决办法:
a. 试品短路,或泄漏电流过大。

b. 大电容负载时,升压过快。关闭电源,重新启动,减慢升压速度。

② 故障显示"过压"灯亮

解决办法:
过压保护整定旋钮未置于最大处,请顺时针旋转到最大处,关闭电源,重新启动。

4、直流高压发生所有故障灯都亮是什么原因

解决办法:

当试品高压下发生短路时,由于短路电流大,有可能把所有的故障显示灯均点亮,这属正常情况,请排除试品故障后重新启动。

5、试品故障排除后,故障显示灯依然亮,加不上高压

解决办法:
电源开关兼为故障保护重置开关,请关闭电源开关,重新启动,即可升压。

6、发现电压表数字波动很大

解决办法:
请查连接电缆线两头航空插头7脚屏蔽网头和中心屏蔽线头是否脱焊断开,如断开请焊接好。

 ZGF直流高压发生器

直流高压发生器是电力试验中,出现故障问题几率比较高的一款电力试验设备,广大电力试验工作者要注意安全,按照操作规范使用直流高压发生器,如果出现故障,可以按照上述解决办法进行出来,微安电力祝您试验顺利!

#
