使用油浸式试验变压器有哪些要注意的?

发布时间:2021-04-28 12:47:51 阅读次数: 377次
油浸式试验变压器不得超过额定参数使用。除试验必需外,决不电压通电或断电。

微安电力是油浸式试验变压器厂家,YDJ系列油浸式试验变压器可内置高压硅堆整流,即可变为交直流两用试验变压器,是电力试验行业进行交直流耐压试验必不可少的试验设备

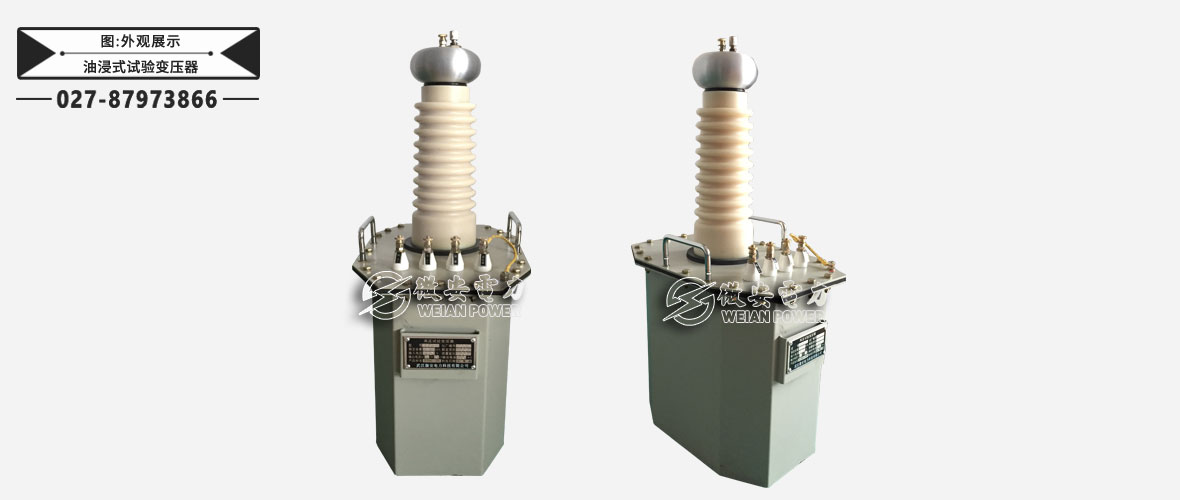

 YDJ油浸式试验变压器

YDJ油浸式试验变压器又称高压试验变压器、交直流油浸式试验变压器、串级式油浸试验变压器、超轻型油浸式试验变压器,油浸式试验变压器适用于电力系统对各种高压电气设备及绝缘材料进行工频或直流高压下的绝缘强度试验,油浸式试验变压器容量为3kVA~300kVA

下面我们来分享下使用油浸式试验变压器的注意事项:

1、按照您所进行的试验接好工作线路。油浸式试验变压器的外壳以及操作系统的外壳必须可靠接地。油浸式试验变压的高压绕组的X端(高压尾)以及测量绕组的F端必须可靠接地。

2、做串级试验时,第二级、第三级油浸式试验变压器的低压绕组成X端,测量绕组的F端以及高压绕组的X端(高压端)均接本级油浸式试验变压器具外壳。第二级、第三级油浸式试验变压器的外壳必须通过绝缘支架接地。

3、接通电源前,操作系统的调压器必须调到零位后方可接通电源,合闸,开始升压。

4、从零开始匀速旋转调压器手轮升压。

油浸式试验变压器升压方式有:
(1)快速升压法:即20s逐级升压法;
(2)慢速升压法,即60s逐级升压法;
(3)极慢速升压法.即电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后,再以每秒2%额定试验电压的速度升到您所需的试验电压,并密切注意测量仪表的及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常,应立即降压,切断电源,查明情况。

5、试验完毕后,应在数秒内匀速的将调压器返回至零位,然后切断电源。

6、油浸式试验变压器不得超过额定参数使用。除试验必需外,决不电压通电或断电。

7、使用油浸式试验变压器做高压试验时,除熟悉本说明书外,还必须严格执行国家有关标准和操作规程。如《高压输变设备的绝缘配合,高压试验技术》;《电气设备预防性试验规程》等。

 YDJ油浸式试验变压器

本文从油浸式试验变压器的方式方法,从而介绍了油浸式试验变压器在使用中的注意事项,微安电力提醒各位电力试验工作者注意安全,按照规范安全操作使用油浸式试验变压器。

#
