SF6密度继电器校验仪的工作原理和作用

发布时间:2021-04-28 12:53:47 阅读次数: 377次
当SF6气体密度降低时,它用于向断路器发出信号并锁定断路器。当指针下降到某个位置时,它会发出加气信号或锁定断路器。

微安电力专业生产SF6密度继电器校验仪,厂家实力雄厚,专业研发SF6密度继电器校验仪十余年,本公司生产的SF6密度继电器校验仪耗气量少,数据精准,质量可靠,市场应用广泛......

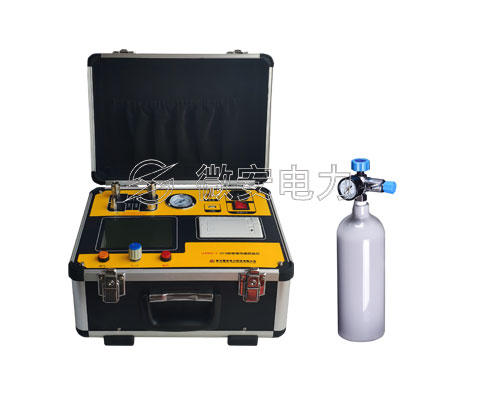

SF6密度继电器校验仪

接下来为大家分享SF6密度计电校验仪的工作原理和作用:

一.SF6密度计电校验仪的工作原理

1.当不安装和使用密度器时,如果环境温度为20"C,则SF6密度计电校验仪指针指向0MP,但是如果环境温度不是20°C, 则因为双层金属带会根据两者之间的差异进行补偿在环境温度和20"C的条件下,因此,当环境温度高于20°C时,双层金属带会拉伸,并且当压力降低时,其下端会在移动方向上移动,从而驱动齿轮机构指针向 密度或压力指示值减小的方向移动,指针的读数小于0MP。否则,当环境温度低于20"C时,齿轮机构和指 针将朝密度或压力指示值增加的方向移动,指针的读数大于0MP。

2.在向断路器填充SF6气体的过程中,随着气压的逐渐升高,弹性金属弯管的端部向压力增加的方向移 动,双层金属带始终在20C。随着压力增加时在移动方向上的位移,驱动齿轮机构和指针在密度或压力指 示值增加的方向上移动,并且指示值变大。密度计或压力计的指示值不仅与压力有关,而且与温度有关。在 向断路器充入SF6气体的过程中,由于SF6气体的突然膨胀和压降,温度通常从环境温度下降到0°C以下。双 层金属带始终在20"C进行补偿,并且无法调节SF6气体的实际温度和环境。温度之间的温差得到补偿。因 此,在这种情况下,密度计的指示值不能代表实际温度下的SF6气体的密度或压力值,也不能代表环境温度 下的密度或压力值,更不用说代表密度或压力了20°C时的值。

3.在断路器充满SF6气体后,等待一段时间,以使SF6断路器的内部温度与外部环境温度达到平衡,然 后将SF6气体调整为额定密度或压力值。此时,无论SF6气体的压力是由于环境温度的影响而升高还是降 低,由于温度补偿的作用,密度计的指针始终指向20°C时的额定压力或密度值。双层金属带。

4.断路器停止运行后,如果断路器内部的SF6气体的温度与外部环境温度处于平衡状态,则指示的密度 或压力值将不会随外部环境温度的变化而变化。当环境温度升高时,断路器内部的SF6气体的温度也会升 高,压力也会升高。当压力增加时,弹性金属管的末端沿移动方向移动,这将指针驱动到密度或压力上。但 是,由于双层金属带随着环境温度的升高而拉伸,并且当压力降低时其下端沿运动方向移动,因此两者的变 化被完全抵消,结果是指针的指示值保持不变,即自动转换为20°C时的密度或压力值保持不变。相反,当环境温度降低时,指示器的指示值也保持原始密度或压力值不变。

5.当断路器由于某些原因(例如在测试过程中漏气或吸气)而使SF6气体的质最降低且压力降低时,由环境温度引起的压力变化可通过双金属带和驱动指针沿指示值减小的方向移动。结果,指针指示的密度或压力值变小。由于密度计具有两对电触点,因此当SF6气体密度降低时,它用于向断路器发出信号并锁定断路器。当指针下降到某个位置时,它会发出加气信号或锁定断路器。

二.SF6密度计电校验仪和密度继电器的作用

第一,所谓密度是指在特定条件下特定物质每单位体积的质量。SF6断路器中的SF6气体密封在固定的容器中。在20"C的额定压力下具有一定的密度值。

第二,在断路器操作的各种允许条件的范围内,尽管SF6气体的压力 随温度变化,但SF6气体的密度值始终相同。由于SF6断路器的绝缘和消弧性能在很大程度上取决于SF6气 体的纯度和密度,因此对SF6气体纯度的检测和密度监控尤为重要。

第三,如果使用普通压力表监测SF6气体的泄漏,很难区分SF6气体的压力变化是由实际泄漏还是由环境温度的变化引起的。为了达到频繁监视密度的目的,SF6断路器应配备SF6密度计电校验仪或密度继电器。

第四,SF6密度计电校验仪用于监控,密度继电器用于控制和保护。SF6密度计电校验仪安装在SF6断路器上,带有指针和刻度的被称为密度计;没有指针和刻度但有电接触的被称为密度开关;带有指针,刻度和电接触的被称为SF6继电器。它们都是用于测量SF6气体的专用仪表。

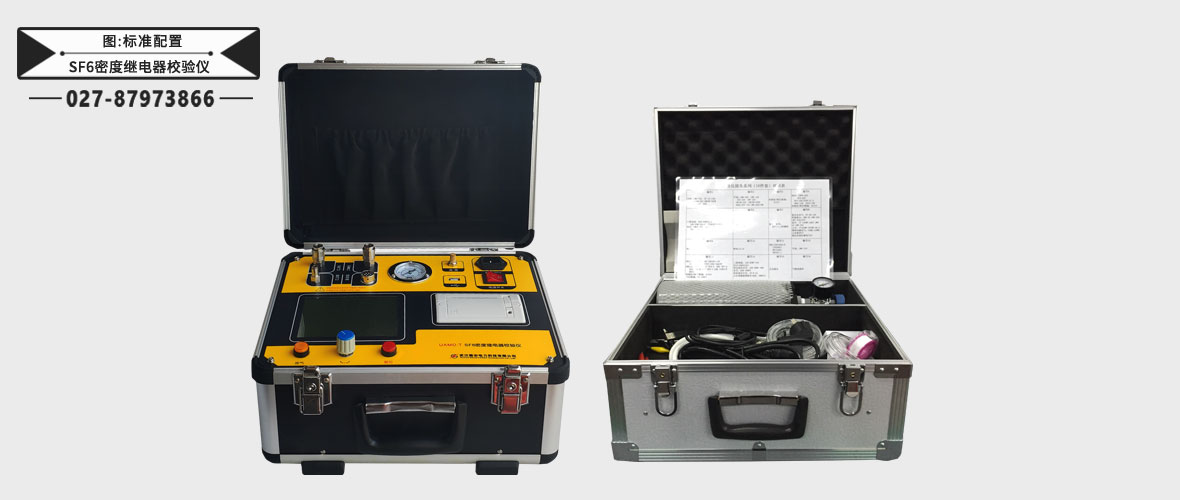

 SF6密度继电器校验仪

#
