继电保护测试仪的几种试验操作方法

发布时间:2021-08-11 08:31:40 阅读次数: 872次
微安电力生产的UAWJ-8030便携式三相继电保护测试仪又称为手持式继电保护测试仪,是属于传统式的模拟量输出的继电保护测试仪类别,在拥有传统继电保护测试仪所有功能的情况下,整机重量仅

继电保护测试仪可进行过电流继电器测试、欠电压继电器测试、过电压继电器测试、中间继电器测试、时间继电器测试等试验

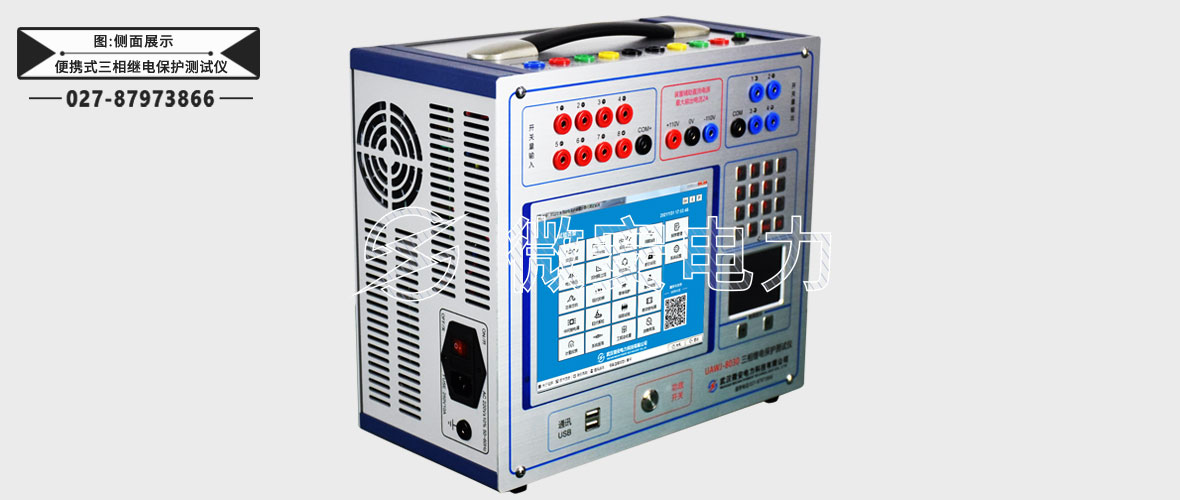

UAWJ-8030便携式三相继电保护测试仪

微安电力生产的UAWJ-8030便携式三相继电保护测试仪又称为手持式继电保护测试仪,是属于传统式的模拟量输出的继电保护测试仪类别,在拥有传统继电保护测试仪所有功能的情况下,整机重量仅12Kg,非常方便调试人员携带上现场,是现阶段电力系统微机继电保护装置及配网自动化(如DTU FTU)等装置的调试利器,性能稳定,具有极高的性价比

接下来为大家分享下继电保护测试仪进行以上这些试验的具体操作方法:

1、欠电压继电器测试:

欠电压继电器又叫低电压继电器,通常只有常闭接点,常闭接点打开表示继电器动作。可选择一比较高的电压值,然后按一定步长降低电压,直到继电器动作。选用“交流程序”,拟采用手动方式进行试验,先输出一个电压值,由于是常闭接点,屏幕上会显示动作时间,此时电压值并未切除。采用手动旋转鼠标,降低电压直到屏幕上的动作时间值发生变化,此时表示继电器常闭接点已打开,相当于继电器返回。此时屏幕显示电压值就是低电压继电器的动作电压值。

2、过电流继电器测试:

采用“交流试验”程序,当继电器动作电流小于35A时,可选用一相电流作变量,选定合适的电流步长。采用自动或手动方式进行试验,其中,手动方式可用于测量动作值和返回值。自动方式只能测动作值。

当继电器动作电流大于35A时。可采用两相或三相并联电流输出。UAWJ-8030三相电流并联输出zui大值是105A。这时并联的电流的相位必须是同相位,否则不能采用并联方式。选择多个电流作为变量,采用自动或手动试验测量继电器的动作值和返回值。

注意:大电流时应使用较粗导线,导线尽量短一些,通电时间尽量缩短。以免损坏测试仪或被试继电器。

接线方式:首先将测试仪的电流接入继电器电流线圈。然后将继电器常开接点接入测试仪开入量中的任意一路。

3、过电压继电器测试:

采用“交流试验”程序,当继电器额定电压小于120V时,可用单相电压值为变量进行测试。选定电压步长和电压初始值,采用自动或手动方式来进行电压变化,直到继电器动作,可测出动作电压和动作时间值。每相电压zui大值为120V。当被试继电器的额定电压大于120V时,可采用两相电压来进行测试。例如当VA=75、VB=75V、VA与VB相位差为180°时,线电压VAB=150V。因此当两相电压相位差为180°时,其线电压等于两相电压之和。选择两相电压可变化,采用自动或手动试验来测试。

4、时间继电器测试:

时间继电器的额定电压一般为220VDC。一般情况下,直流电压加到140V时,继电器就能动作。

第1步:先测继电器的动作电压。

将继电器的动作时间设到0.5s、电压步长设为-1.00,时间间隔设为1s(应大于继电器的动作时间)、VA设为110V,不可变,VB设为0V,可变标志打开为“Y”,将线电压VAB接到继电器电压线圈,试验方式为自动,继电器动作接入点接开入量通道。其中VA为正、VB为负。点击“开始”即VA输出110V直流,VB从开始减少为负电压直到继电器动作。例如当VB=-40V时继电器动作,则说明继电器动作电压是150V。也可用手动方法慢慢改变电压使继电器动作。

再反方向变化电压使继电器返回,此时的电压值就是继电器的返回电压。

第2步:测量继电器的动作时间

将VA设为110V、VB设为-110V、VAB接入继电器电压线圈,继电器常开接点接入测试仪的开关量输入通道,通常可接1通道。时间间隔应设为大于继电器的动作时间,试验方式为手动试验,点击“开始”,即可测出继电器的动作时间。

5、中间继电器测试:

使用“直流试验”程序。该程序单相电压输出范围0-±110V电流范围0—30A。当中间继电器额定电压小于110V时,用单相电压就可试验。可选择一相电压如VA作为可变量,设定电压步长,选择一适当的初始值。手动试验开始时,通过左旋、右旋转动鼠标来改变电压值,直到继电器动作。自动试验时则该电压按步长自动增减,直到继电器动作。如果继电器额定电压大于110V时,可选择两相电压来进行试验,一相电压为正,另一相电压为负。两相线电压zui大值可达220V。采用自动或手动试验可进行动作电压测试。

有的中间继电器是电流动作,电压保持的,可选择一相电流作为变量,选择合适的电流步长及电流初始值,采用自动或手动试验方式改变电流值,直到继电器动作。

接线方式:首先将电压接入继电器的电压线圈。然后将继电器的常开接点接入开关量输入通道中的任意一路。

以上就是继电保护测试仪进行过电流继电器测试、欠电压继电器测试、过电压继电器测试、中间继电器测试、时间继电器测试等试验的具体操作步骤,我们在进行电力试验前一定要了解这些知识

#
