如何测量配电变压器的实际容量

发布时间:2021-08-11 10:08:56 阅读次数: 377次
变压器的容量常分为额定容量和实际容量,额定容量是变压器铭牌上所标注的容量,在变压器的检修试验中,我们需要对变压器的实际容量进行测试,以此确认变压器的容量及损耗是否达标

在对变压器的实际容量测试以前,我们首先弄明白什么是变压器的容量,变压器的容量,简单地说就是变压器带负载的能力,也就是变压器的视在功率,单位是KVA。 其包含变压器的有功功率、无功功率、以及自身损耗都在里面

变压器容量及损耗特性测试仪是专用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器,并具有谐波分析功能,方便对现场电网质量的分析。该仪器电路设计精巧,思路独特,仪器内部采用先进的六路同步交流采样及数字信号处理技术,成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。同时仪器测量引入了必要的校正(如:电压校正、电流校正、温度校正、频率校正),从而使其性能优越,功能强大,体积小,重量轻,操作简单方便,数据准确可靠,可完全取代传统仪表的测试方法,可显示并记录用户关心的所有测量数据,可作为现场高精度交流指示仪表使用。仪器使用大容量锂电池供电,以保证仪器的超长使用时间,大大提高工作效率,减轻劳动强度。

变压器容量测试的实际接线

变压器容量测试接线

1、将三相调压器的"UA"、"UB"、"UC" 分别接入仪器的电流输入端子"入IA"、"入IB"、"入IC"

2、将变压器容量及损耗特性测试仪的电流输出端子"出IA"、"出IB"、"出IC"及电压端子"UA"、"UB"、"UC"分别接到变压器的高压侧

3、变压器的低压侧要可靠短路,可使用仪器配备的专用短接线短接

变压器容量测试参数设置要求:

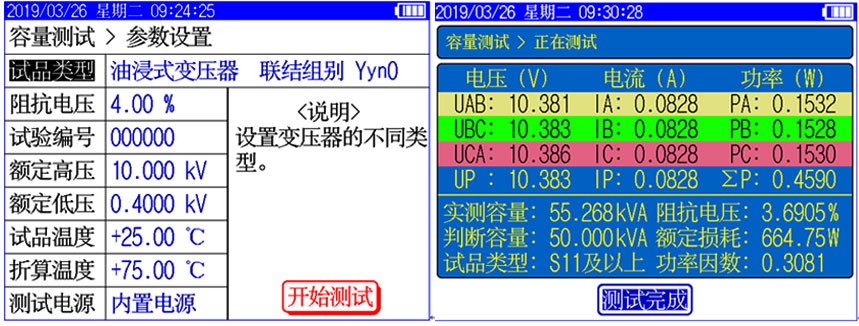

变压器容量测试的参数设置

依据JB/T501-2008中14.1规定,在进行负载测试时,施加电流达到额定电流的50%以上即可,因此仪器按额定电流的50%做为参考值,试验时,还应保证外加试验电源的频率在50HZ±5%范围内。所以在为了保证试验的顺利完成,必须在试验前确定试验电源的容量,选择合适的额三相调压器。

以上介绍的变压器容量测试方法,对铭牌丢失及用户私自修改铭牌的变压器,均可以准确无误的测试变压器的实际容量 ,如有意向了解在以上测试过程中使用到的武汉微安电力生产的UARS-B变压器容量及损耗特性测试仪,欢迎致电武汉微安电力

#
