变压器有载分接开关测试仪

UAYZ-K变压器有载分接开关测试仪

UAYZ-K变压器有载分接开关测试仪是微安电力生产并应用于电力设备预防性试验及变压器大修中诊断有载分接开关的潜在故障、可自动捕捉并显示分接开关在切换时的跳变过程
说明书 打印产品 产品ID: 52
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「变压器有载分接开关测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 变压器有载分接开关测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

变压器有载分接开关测试仪简介   ----Product introduction

UAYZ-K变压器有载分接开关测试仪又称变压器有载分接开关参数测试仪及三相有载分接开关测试仪,变压器有载开关测试仪可自动捕捉和显示有载变压器载切换档位过程中过渡电阻及时间跳变的过程。

UAYZ-K变压器有载分接开关测试仪是一款适用于测量和分析电力系统中电力变压器及特种变压器的有载分接开关的电气性能指标的综合测试仪,是武汉微安电力产品研发中心根据电力行业标准DL/T911 -2004和使用规程规范研制出的一款新型变压器有载分接开关测试仪,可按规范要求检查有载分接开关的动作顺序,测量切换使劲时间等,通过测试有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、 等参数从而判定有载分接开关是否合格,测试人员可根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相 套管及中性点直接接线测量,UAYZ-K变压器有载开关测试仪的界面显示方式为高清彩屏, 操作输入方式采用触屏式设计,操作极为简便。

该款变压器有载分接开关测试仪智能化程度极高,全部中文菜单提示,操作简单。仪器具有USB数据接口,测试数据可直接导出,自带锂电池,彻底解决现场试验电源问题,且体积小,重量轻,抗干扰能力强,大大减轻了现场工作人员的劳动强度,是发供电单位,变压器制造行业保障安全生产,提高产品质量的理想仪器。

变压器有载分接开关测试仪标准配置

主要特点

1、测试YN、Y、△型变压器,阻值不用换算直接显示
2、数据分析人性化,可以自动的找出波形中间的故障,并做记号
3、波形的显示是根据采样回的数据自动调整阻值和时间的幅度
4、△型变压器可以显示三相同期性
5、可以带绕组或不带绕组进行测试
6、可选配内置锂电池,彻底解决试验现场电源问题。
7、在测试中间可以连续测试,节省变压器停电的时间
8、仪器可以生存word报告,方便数据的管理和查询
9、仪器由小型的计算机控制,外配7寸彩色液晶触摸屏,高速打印机,支持外挂鼠标,操作方便
10、仪器内部可以自动保500组数据,也可以外接U盘保存

变压器有载分接开关测试仪参数   ----Technical parameter

三相恒流源,充电电流 1A档
0.5A档
端口最大电压 24V
过渡电阻最大量程 100Ω
过渡电阻测量范围 1A档:0.4Ω~20Ω
0.2A档:10Ω~100Ω
波形记录时间长度 300ms
采样速率 30k
时间分辨率 0.1ms
电阻分辨率 0.1Ω
准确度 过渡电阻:±5%读数±0.1Ω
过渡时间:±0.5%读数±0.2mS
使用温度 -10~40℃
使用相对湿度 <85%RH

变压器有载分接开关测试仪图片   ----Picture display

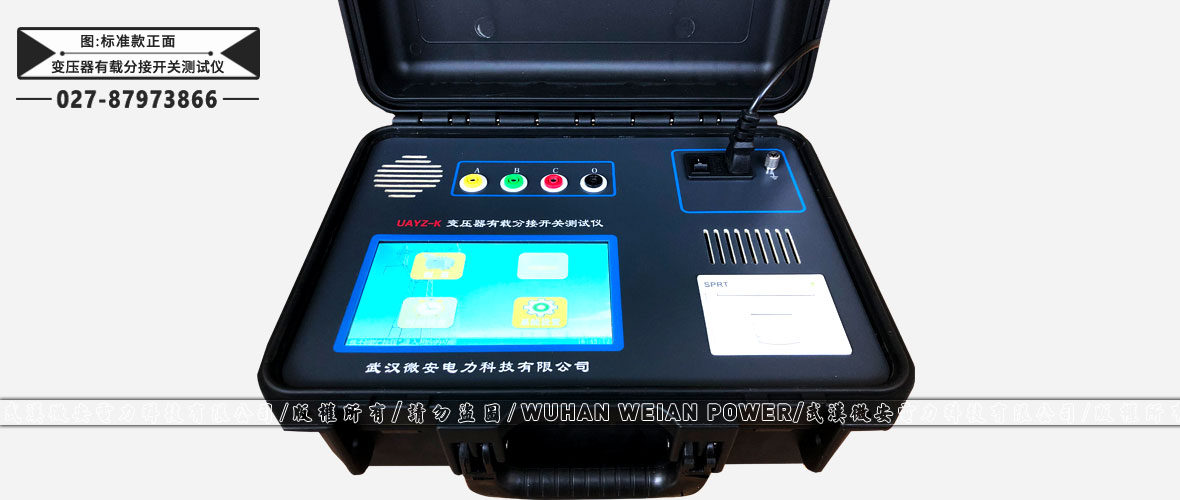

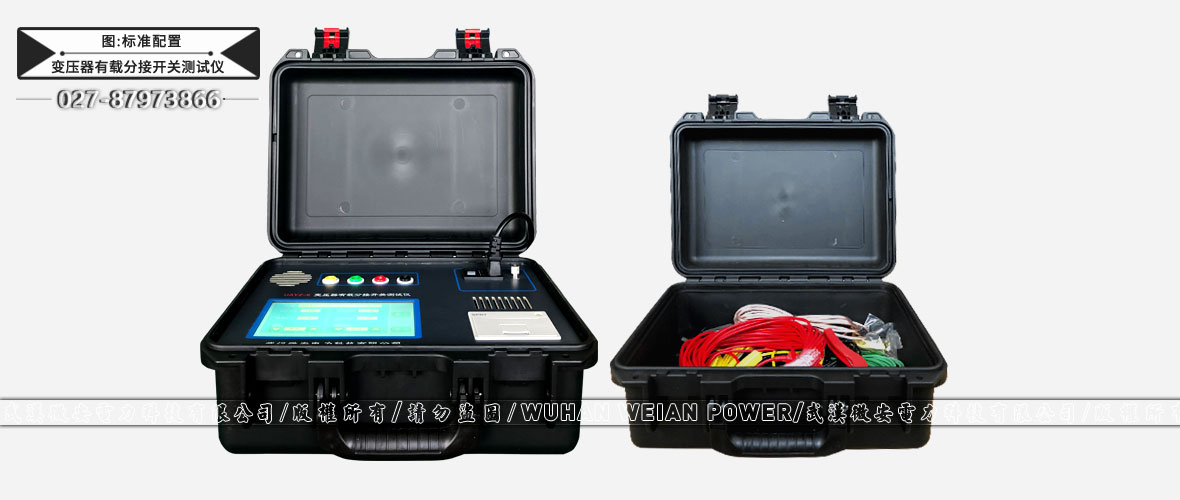

变压器有载分接开关测试仪标准款正面

变压器有载分接开关测试仪U盘数据接口

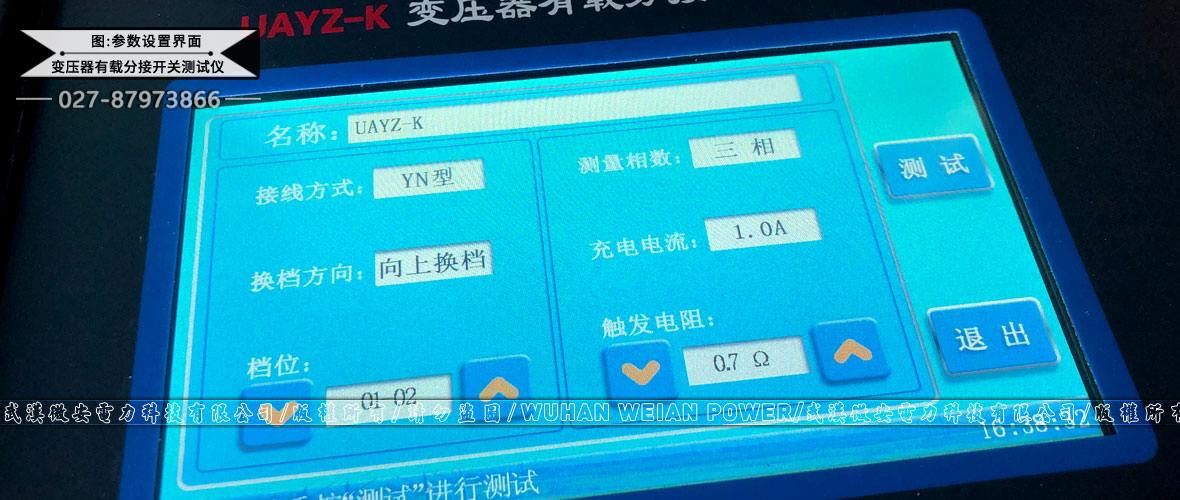

变压器有载分接开关测试仪参数设置界面

变压器有载分接开关测试仪测试结果界面

变压器有载分接开关测试仪专用附件箱

图片变压器有载分接开关测试仪主机外观...

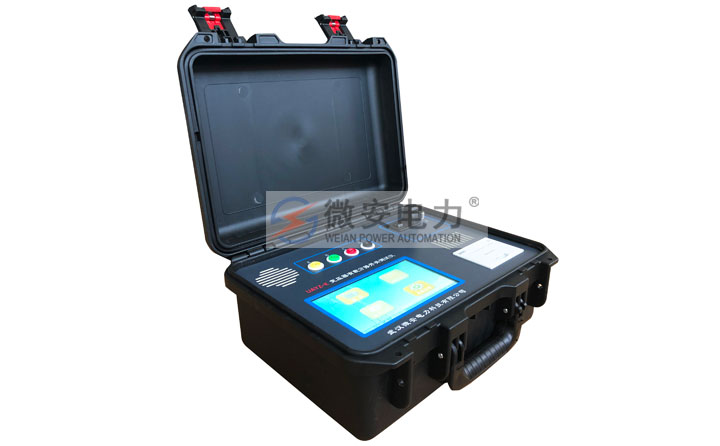

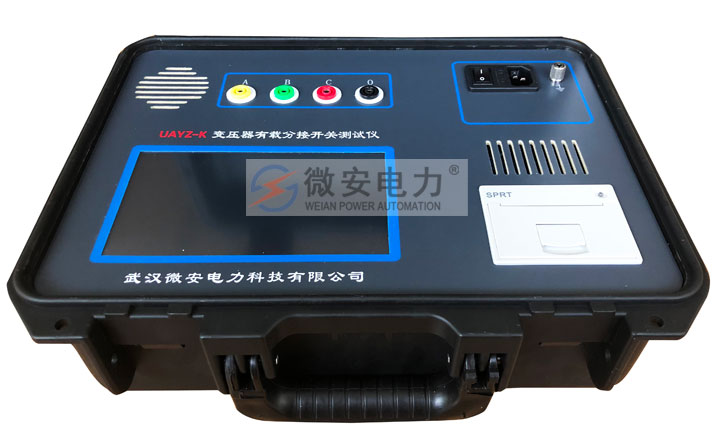

变压器有载分接开关测试仪主机正面

主机正面

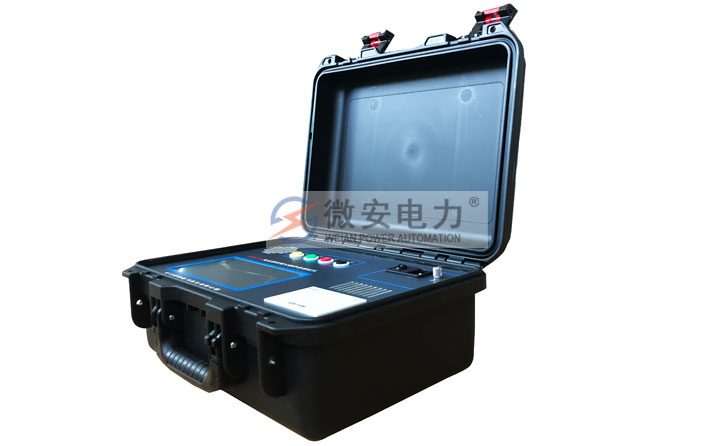

变压器有载分接开关测试仪主机左侧

主机左侧

变压器有载分接开关测试仪主机右侧

主机右侧

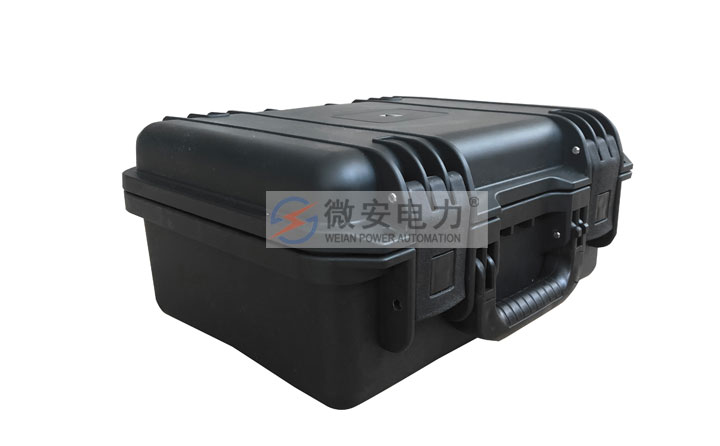

变压器有载分接开关测试仪主机外机箱

主机外机箱

变压器有载分接开关测试仪附件配件   --------Accessories

本产品UAYZ-K变压器有载分接开关测试仪详细清单请以说明书或代销合同为准

变压器有载开关测试仪机 1台 10m测试线带测试夹 4根

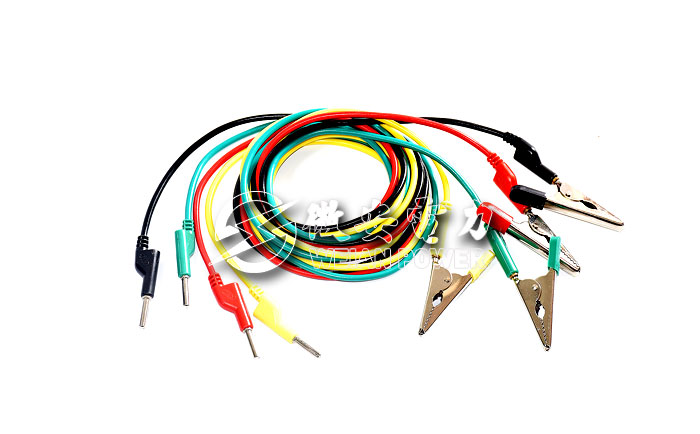

1m 短接线带鳄鱼夹 4根 电源线 1根
鼠标 1个 U盘 1个
手写笔 1只 打印纸 2卷

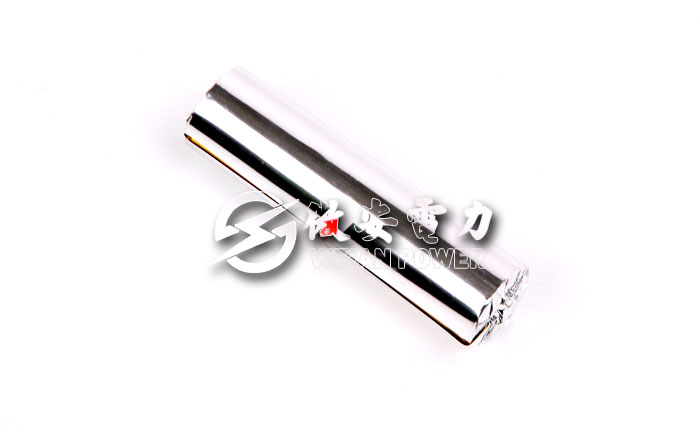

接地线 1根 保险管 3个
检验报告 1本 说明书 1本
合格证 1张
图片UAYZZ-K系列变压器有载分接开关测试仪附件展示...

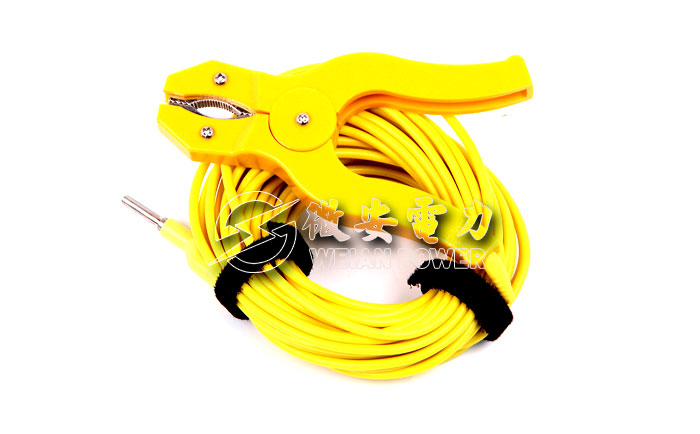

变压器有载分接开关测试仪测试线夹黄

测试线夹黄

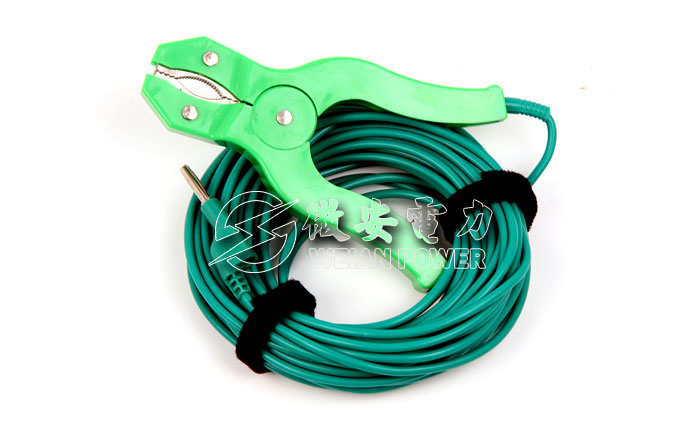

变压器有载分接开关测试仪测试线夹绿

测试线夹绿

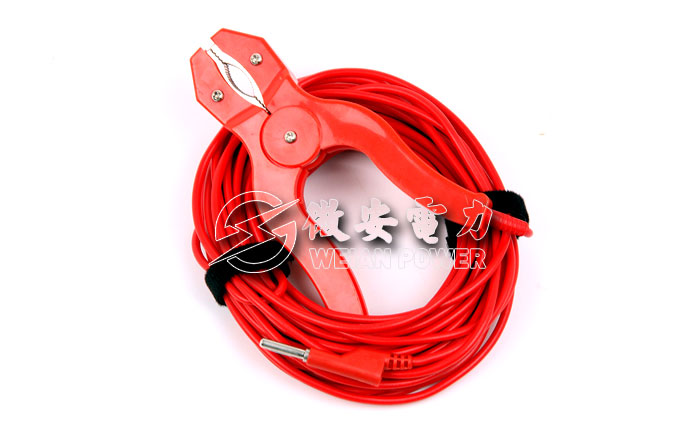

变压器有载分接开关测试仪测试线夹黄红

测试线夹红

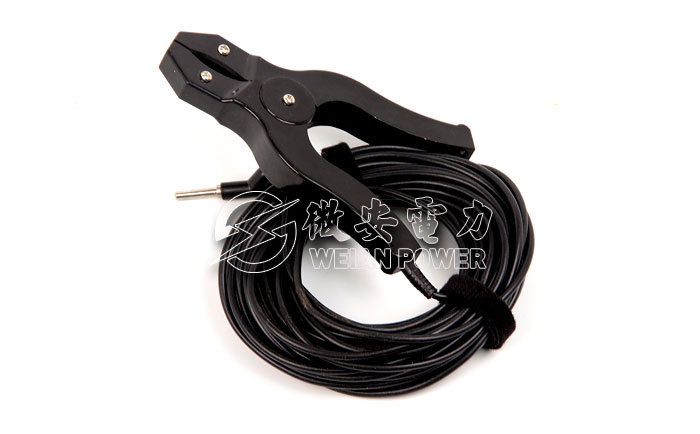

变压器有载分接开关测试仪测试线夹黑

测试线夹黑

变压器有载分接开关测试仪测试线

测试线

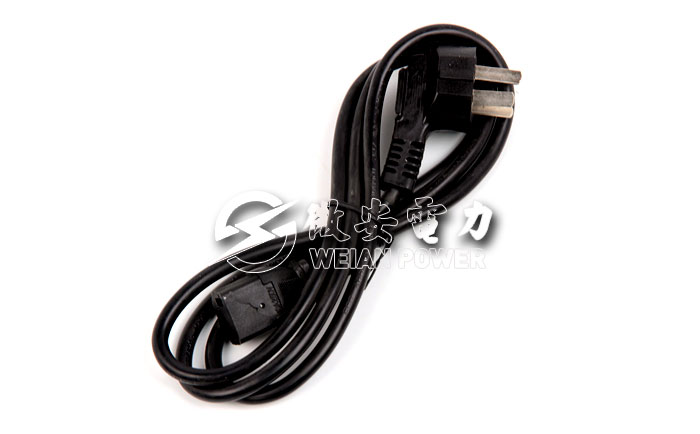

变压器有载分接开关测试仪电源线

电源线

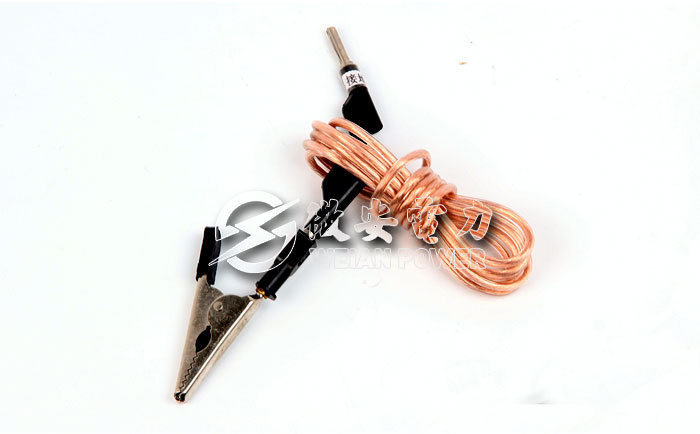

变压器有载分接开关测试仪接地线

接地线

变压器有载分接开关测试仪打印纸

打印纸

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
