UASL-6H六路差动保护矢量分析仪

UASL-6H六路差动保护矢量分析仪

UASL-6H六路差动保护矢量分析仪又称继电保护矢量分析仪,能精确测量一次、二次的六路电流及三路电压、并显示三相不平衡度和向量图,主要应用于继电保护调试人员对保护回路中的矢量关系分析
说明书 打印产品 产品ID:103
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153 7708 1310、027-8797 3866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「六路差动保护矢量分析仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 六路差动保护矢量分析仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

六路差动保护矢量分析仪简介   ----Product introduction

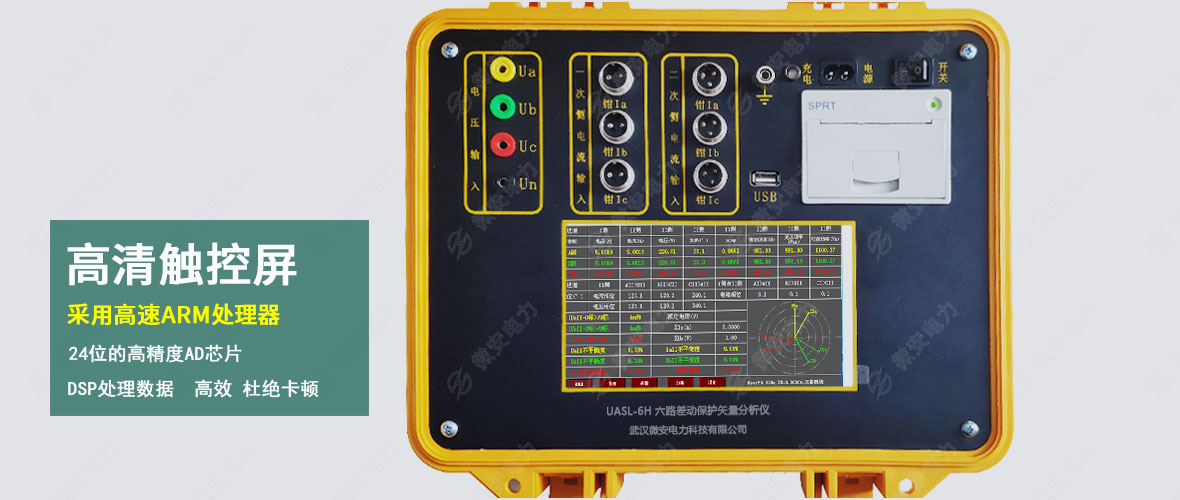

UASL-6H六路差动保护矢量分析仪又称差动保护矢量分析仪、六路差动保护矢量测试仪及六路差动保护矢量仪,六路差动保护矢量分析仪能精确测量一次侧电流、二次侧电流二次侧电压可以分析三相不平衡度和六角向量图等,六路差动保护矢量分析仪采用高精度数据采集芯片具有模拟量24位ADC精度,六路差动保护矢量分析仪具有DSP处理数据,配ARM和TFT触摸屏,六路差动保护矢量分析仪显示测量数据直观方便操作。

六路差动保护矢量分析仪是一种可以同时测量一次侧电流、二次侧电流和二次侧电压既而做分析得出报告的测试仪,该六路差动保护矢量分析仪精确测量一次侧电流、二次侧电流和二次侧电压可以分析三相不平衡度和六角向量图等,六路差动保护矢量分析仪并可以输出Word和Excel文件,无需上位机软件,方便用户后期处理报告。该六路差动保护矢量分析仪采用高精度数据采集芯片具有模拟量24位ADC精度,DSP处理数据,配ARM和TFT触摸屏,六路差动保护矢量分析仪显示测量数据直观方便操作。

六路差动保护矢量分析仪

六路差动保护矢量分析仪--标准配置

主要特点

1、该六路差动保护矢量分析仪同时测量二次侧1至3路交流电压
2、同时测量一次侧1至3路交流电流
3、同时测量二次侧1至3路交流电流
4、测量电压间、电流间、电压与电流间的相位(一次侧二次侧电流之间角度)
5、该六路差动保护矢量分析仪测量电网频率
6、测量有功、无功和视在功功率
7、该六路差动保护矢量分析仪测量功率因数
8、三相电电压电流不平衡度检测
9、二次侧相电压范围:1-500V, 二次侧电流范围:1mA-10A,一次侧电流:100mA-5A

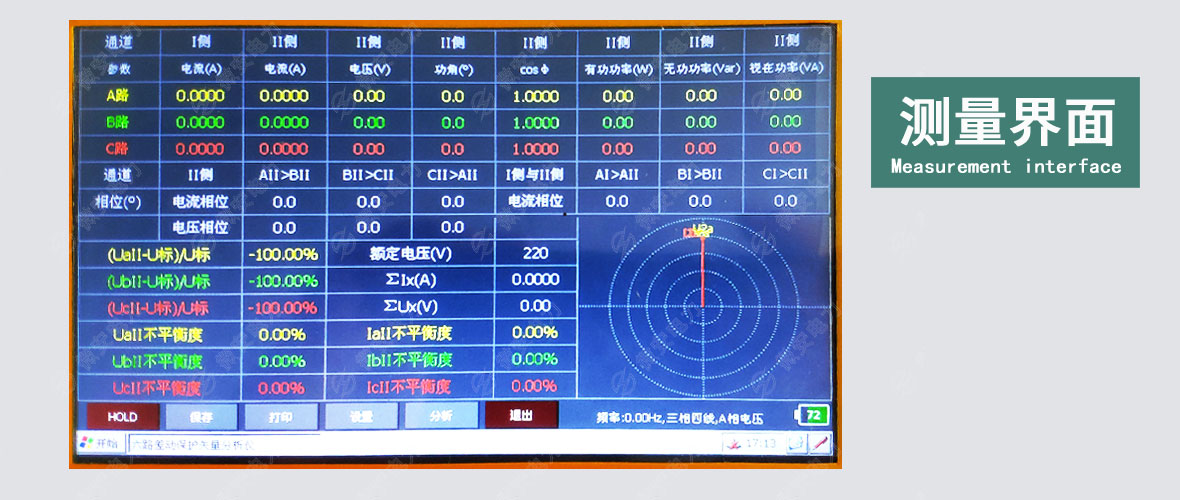

10、显示六角向量图(一次侧和二次侧混合)
11、该六路差动保护矢量分析仪作为漏电流表使用
12、低功耗设计,市电供电内置充电电池作为备用电源
13、自动量程,鼠标操作人性化设计
14、数据保存可通过U盘导出,方便用户数据处理
15、六路差动保护矢量分析仪导出文件Word和Excel格式文件,方便打印报告

六路差动保护矢量分析仪参数   ----Technical parameter

电压 1~500V 误差:0.5%×读数 分辨率:0.01V
一次侧电流 0.1-5A 误差:0.5%×读数 分辨率:0.0001A
二次侧电流 0.001~10A 误差:0.5%×读数 分辨率:0.0001A
有功功率 0.001~5k(单位:W) 误差:0.5%×读数 分辨率:0.1W
无功功率 0.001~5k(单位:VAR) 误差:0.5%×读数 分辨率:0.1VAR
视在功率 0.001~5k(单位:VA) 误差:0.5%×读数 分辨率:0.1VA
频率 45~65(单位:Hz) 误差:0.5%×读数 分辨率:0.01Hz
相位 0~360(单位:°) 误差:±1° 分辨率:0.1°

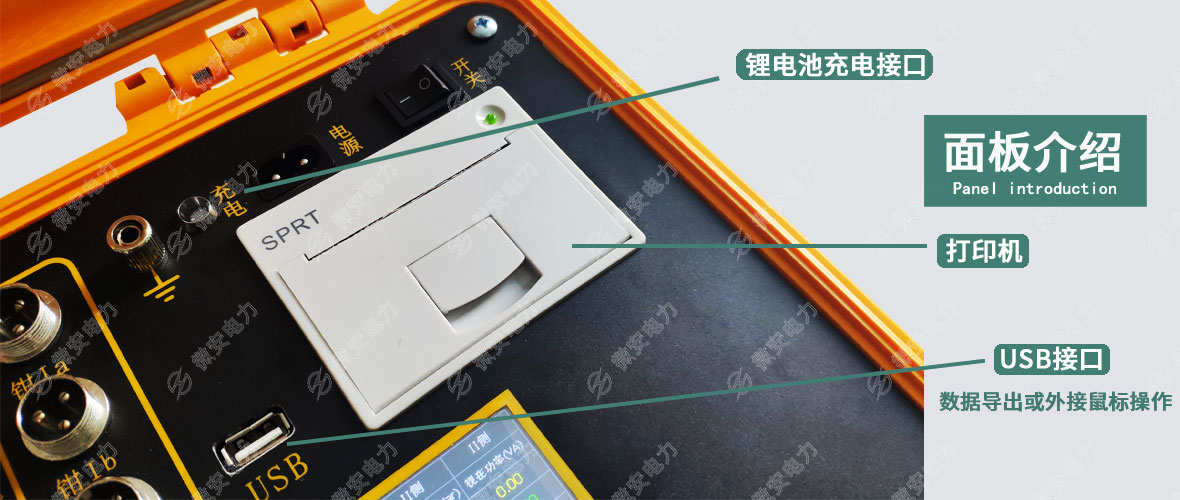

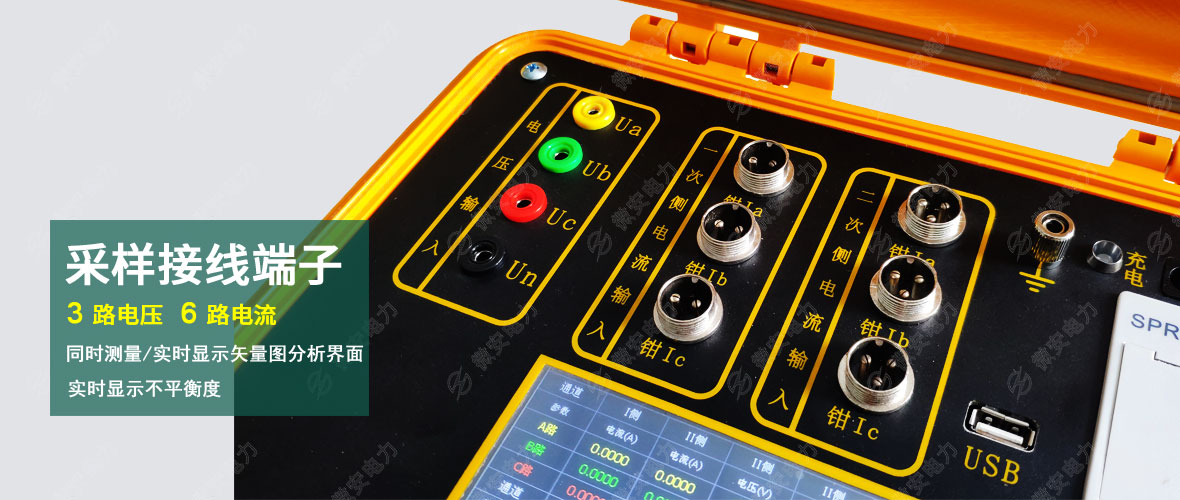

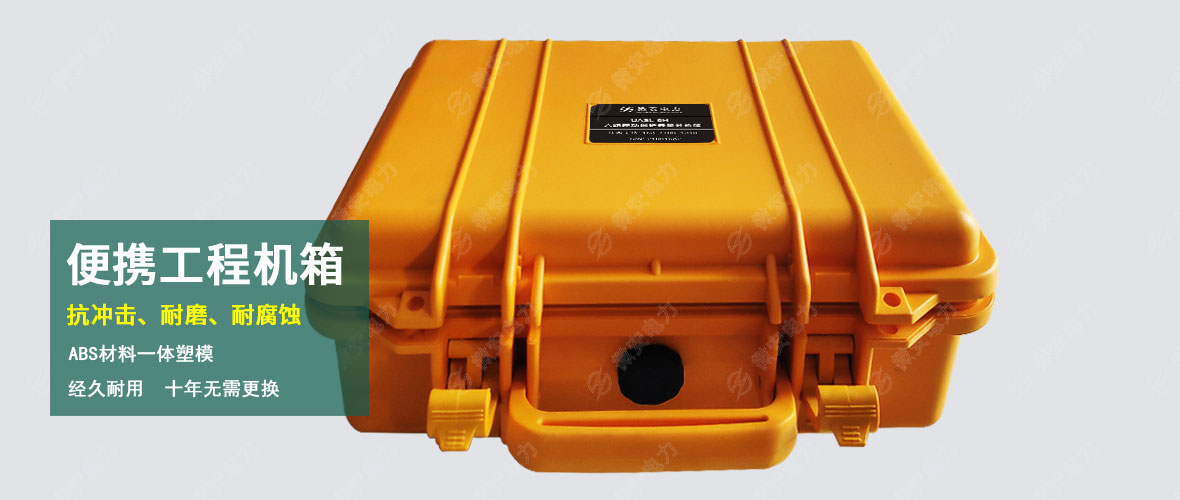

六路差动保护矢量分析仪图片   ----Picture display

六路差动保护矢量分析仪

六路差动保护矢量分析仪--标准配置

六路差动保护矢量分析仪

六路差动保护矢量分析仪--标准配置

六路差动保护矢量分析仪

六路差动保护矢量分析仪--标准配置

六路差动保护矢量分析仪

六路差动保护矢量分析仪--标准配置

六路差动保护矢量分析仪

六路差动保护矢量分析仪--标准配置

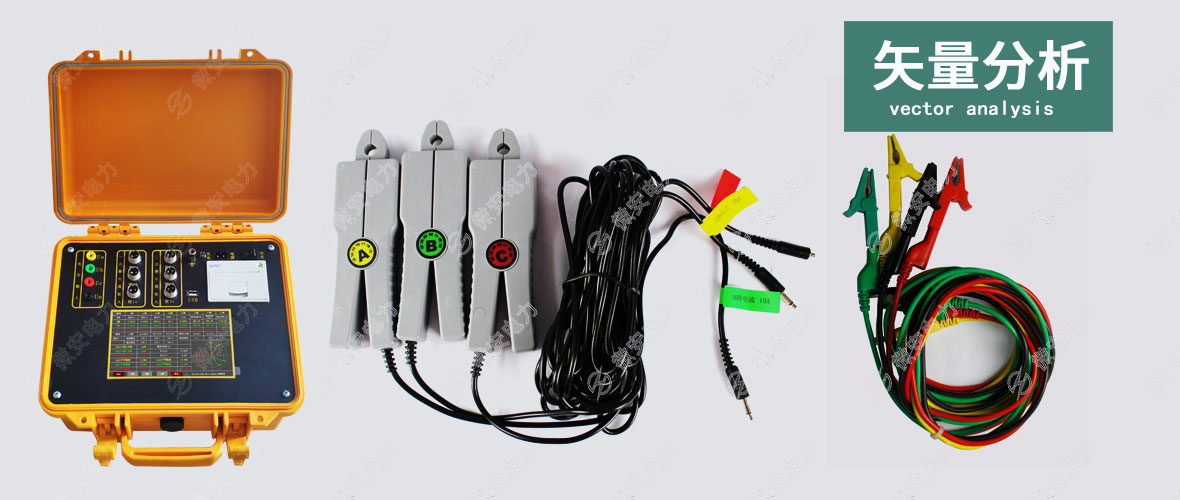

六路差动保护矢量分析仪附件   ----Accessories

本产品UASL-6H六路差动保护矢量分析仪详细清单请以说明书或代销合同为准

六路差动保护矢量分析仪 1台 大电流钳形传感器 3把
小电流钳形传感器 3把 电源线 1条
接地线 1条 电压测试线 4条
U盘 1个 鼠标垫 1个
鼠标 1个 检验报告 1本
说明书 1本 合格证 1张
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
