UADW-5A地网接地电阻测试仪

UADW-5A地网接地电阻测试仪又称大型地网接地电阻测试仪,是厂家微安电力生产的一款可以测量接地电阻、土壤电阻率,跨步电压,分布电势,接触电压等参数的变频异频接地电阻测试仪.........

      • 采用新型变频交流电源、双频测量技术
      • 输出最高开路电压可达400V,最大短路电流可达5A
      • 电阻测量范围:0.030Ω~2000Ω、存储100组数据
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、 终生维修等服务。
咨询热线:027-87973866 / 15377081310
分享到:
说明微安电力承诺本官网所售「地网接地电阻测试仪」支持标准DL/T845.3-2004,微安电力对出厂的每台设备严格质检,保证精度和性能,凡购买地网接地电阻测试仪,三年质保(另约定的除外),开具13%增值税专用发票,享有免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

产品简介

UADW-5A地网接地电阻测试仪又称5A大型地网接地电阻测试仪、大地网接地电阻测试仪,地网接地阻抗测试仪,是武汉微安电力根据国家现有的行业标准DL/T911-2004研发并生产的一款可进行接地电阻测量、土壤电阻率测量,跨步电压测量,分布电势测量,接触电压测量的专用测试仪。

该地网接地电阻测试采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术,满足二线、三线、四线测试阻抗要求,异频测试电源输出可防止电网运行时产生的工频干扰,提高测试结果的准确性,仪器输出最高开路电压可达400V,最大短路电流可达5A。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值,大屏显示一目了然。同时存储100组数据,电阻测量范围:0.030Ω~2000Ω。可通过热敏打印机打印出测量数据。

UADW-5A地网接地电阻测试仪由主机、测试线、接地棒等组成,具有历史数据读取、查阅、保存、打印等功能,非常适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等,符合电力变电站和防雷装置检测仪器标准。

UADW-5A大型地网接地电阻测试仪

主要特点

1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量
2、抗干扰能力强。本测试仪采用新型变频交流电源、双频测量技术,使得测试仪具有很高的抗干扰性能,测试数据稳定可靠
3、该地网接地电阻测试仪精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大地网
4、该地网接地电阻测试仪功能强大。可测量电流桩,电压桩,接地电阻,跨步电压,接触电压
5、操作简单。全中文菜单式操作,直接显示出测量结果
6、该地网接地电阻测试仪布线劳动量小,无需大电流线

技术参数

型号 UADW-5A大型地网接地电阻测试仪
功能 接地电阻测量、土壤电阻率测量,跨步电压测量,分布电势测量,接触电压测量
电磁特性 IEC61010-4-3,无线频率电磁场≤1V/m
满足安规 IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
接地电阻量程 0.030~2.000Ω 误差:±(0.5%量程)
0~20.00Ω 误差:±(0.5%量程)
0~200.0Ω 误差:±(0.5%量程)
0~2000Ω 误差:±(0.5%量程)
接地电阻分辨率 0.001Ω
测量方式 四线测试、三线测试、两线测试,接地阻抗采用额定电流法。
短路测试电流 1A、2A、3A、4A、5A(5档设置)
额定测量功率 2000W
抗干扰能力 抗工频50Hz电压50V
基准条件 23℃±5℃,70%rh以下 (辅助接地电阻20Ω±10%,对地电压<10V)
土壤电阻率电极间距范围 可设定1m~100m
测试频率 45Hz、55Hz、自动双频可选
短路最大电流 AC 5A±10% 正弦波
空载最大电压 AC 400V±10% 正弦波
测量时间 接地阻抗:约1分钟/次
数据存储 100组,“保存成功!”存储指示,显示“保存失败,空间已满!”字符表示存储已满,具有数据查阅功能。
溢出显示 超量程溢出功能:“OL”符号显示
测量指示 测量进度显示,测量提示动画显示
功耗 待机: <110W
测量:2000W
绝缘电阻 10MΩ以上(电路与外壳之间500V)
耐压 AC 3700V/rms(电路与外壳之间)
打印 内置热敏打印机,打印纸规格57*40mm
显示模式 7寸触控彩屏,具有背光功能、可调节背光亮度
触屏
电源 AC 220V 10A (50Hz)
环境 -15℃~45℃;80%rh以下
仪表尺寸 540×440×210mm

图片展示

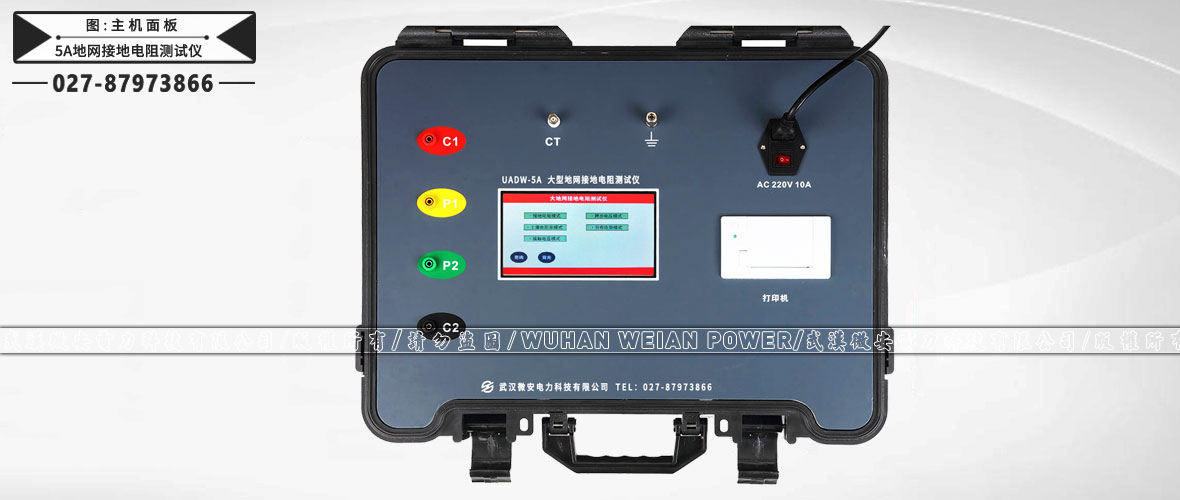

5A地网接地电阻测试仪主机面板

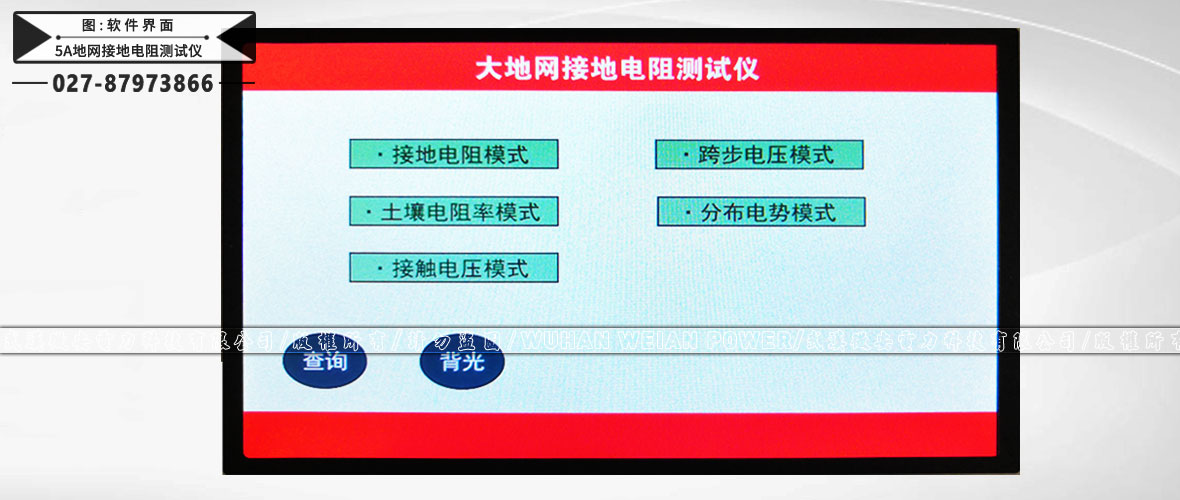

5A地网接地电阻测试仪软件界面

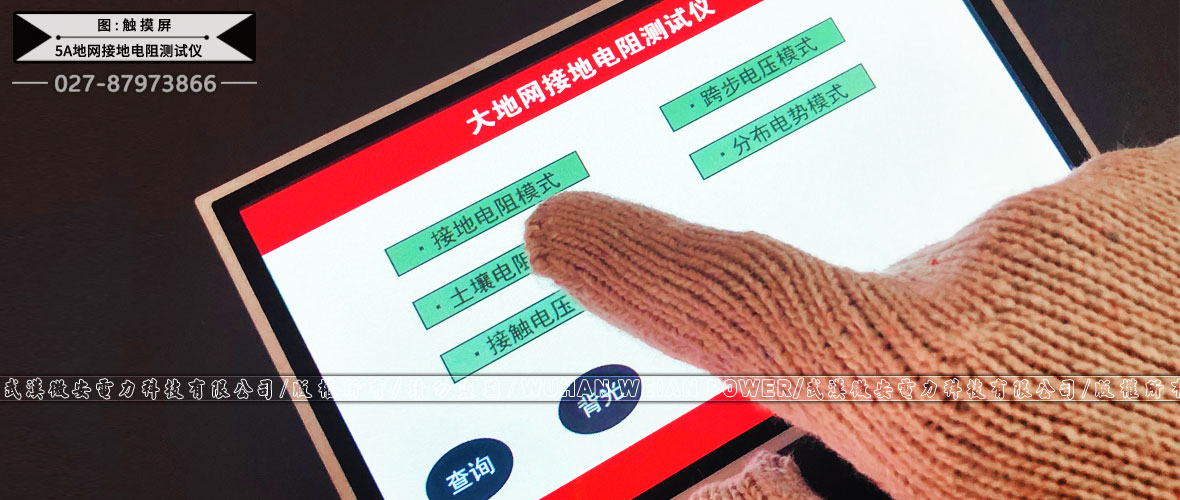

5A地网接地电阻测试仪触摸屏

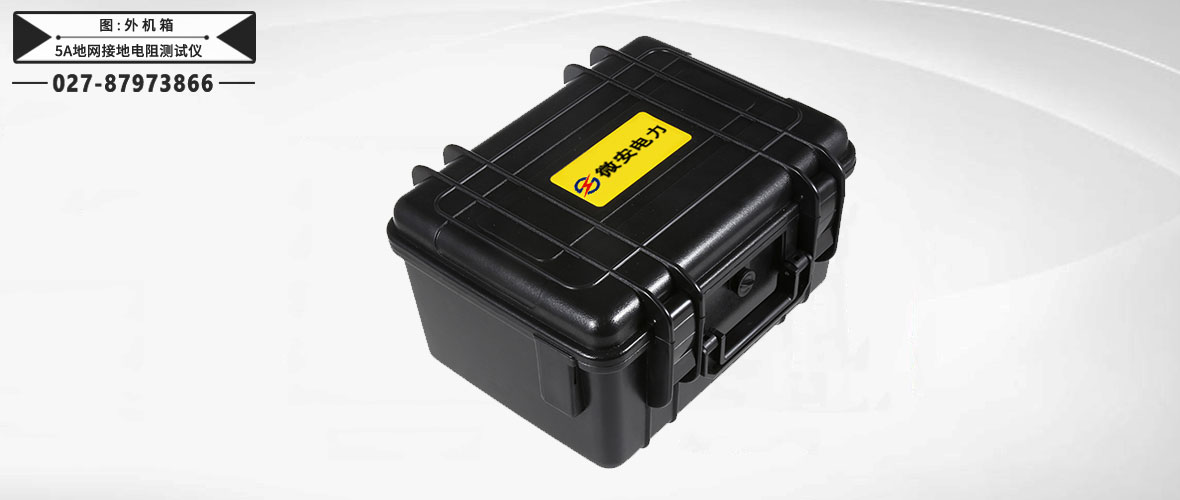

5A地网接地电阻测试仪外机箱

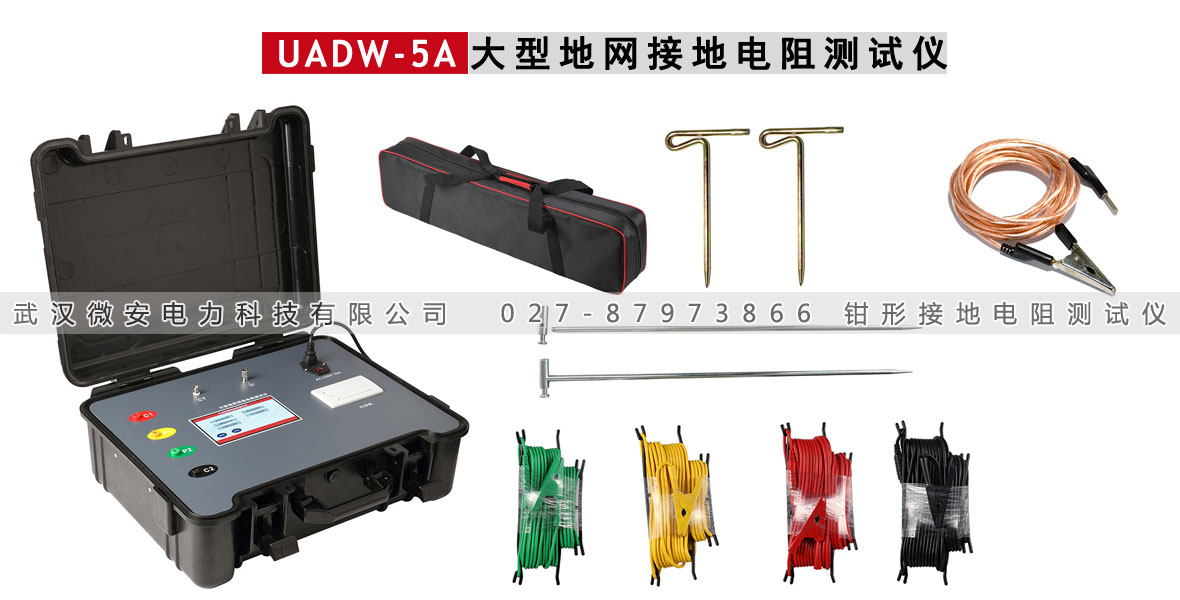

5A地网接地电阻测试仪主机及附件

附件配件

本产品UADW-5A地网接地电阻测试仪详细清单请以说明书或代销合同为准

5A地网接地电阻测试仪 1台 辅助接地桩 4根
测试线(红黑15m,黄绿10m) 4条 电源线 1根
打印纸 2卷 检验报告 1本
说明书 1本 合格证 1张
地网接地电阻测试仪
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

工艺丨应用

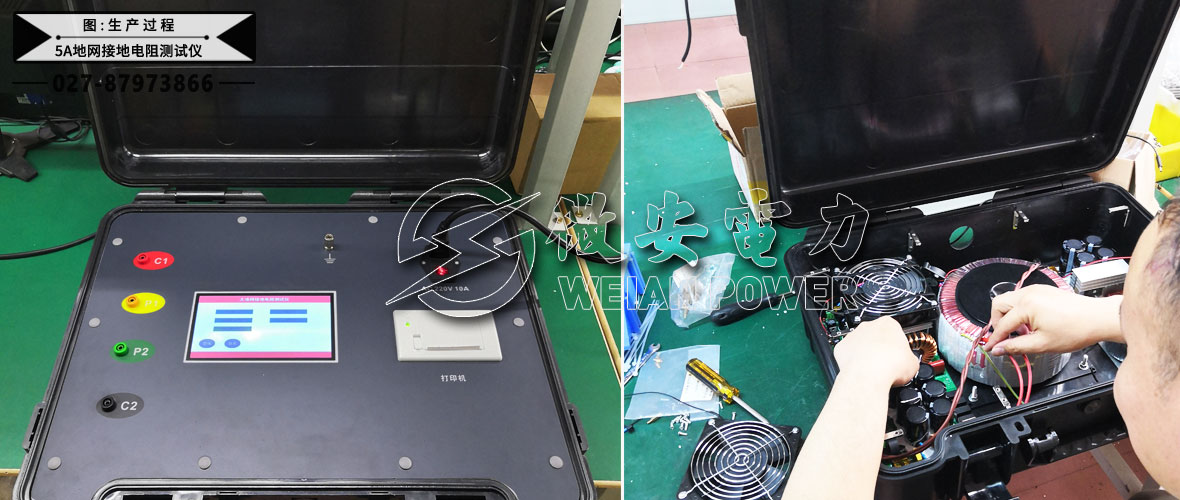

5A地网接地电阻测试仪生产过程

5A地网接地电阻测试仪生产过程
