110kV电流互感器的介质损耗因素(tanδ)测试方法及接线

电流互感器是电力系统做为将大电流转换为小电流的重要设备，也是二次继电保护设备的前端设备，其安全性直接影响了整个电力系统，尤其是在110kV级以上的高电压等级，对其绝缘及安全性的评估就尤其重要，今天微安电力主要介绍电流互感器绝缘考核部分中的介质损耗因素(tanδ)测试方法，下图先展示说明电流互感器的测试必须要明确的几个部件，分别是互感器一次，互感器二次，末屏.

电流互感器的介质损耗因素(tanδ)测试步骤

1、一次对二次、末屏、壳体（整体介损）测试

2、一次对末屏测试

3、末屏对地测试

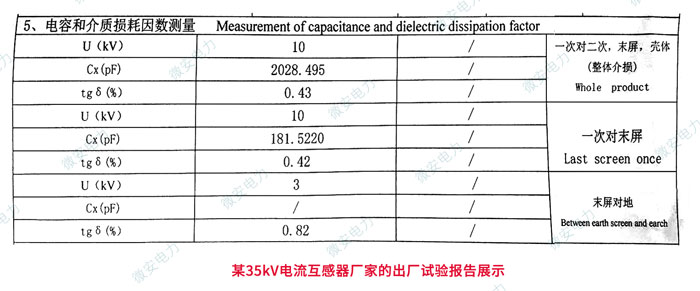

上面是某厂家35kV电流互感器的出厂测试结果

一次对二次、末屏、壳体的介质损耗因素(tanδ)的测试方法

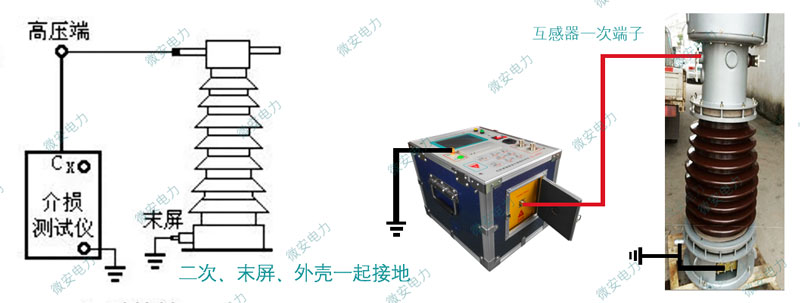

在现场测试过程中，由于互感器已经安装，整体介质损耗测试我们通常推荐采用反接法，这样不用拆末屏及外壳的接地线，便于测试。下图是测试接线示意图、示意图中采用的介质损耗测试仪为武汉微安电力生产的 UAJS-S异频介质损耗测试仪。

一次对末屏的测试方法

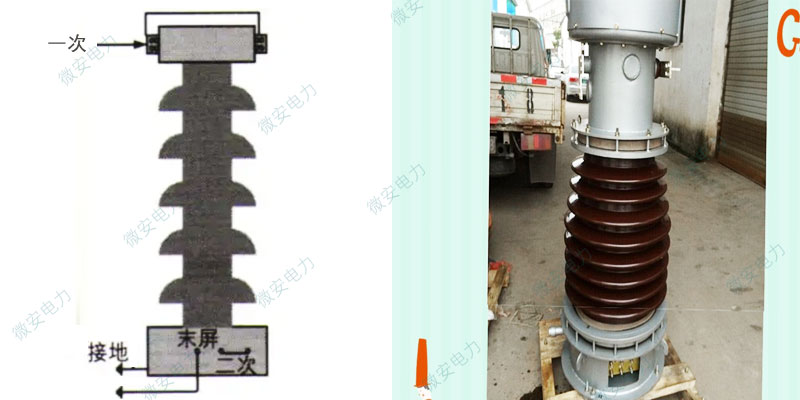

互感器末屏与外壳是一起接地的，要单独测试一次对末屏的介质损耗因素，建议是采用正接法，就是拆除末屏的接地引线，将末屏端子直接引至抗干扰异频介质损耗测试仪的Cx端子,这样可以更精确的测量电容量及tanδ。具体可参考以下示意图
