一分钟了解单相继电保护测试仪

发布时间:2018-10-10 16:38:00 阅读次数: 377次
武汉微安电力生产UAJB-D 全自动继电保护测试仪 又称全自动继电保护校验仪及自动化智能 继电保护校验仪 ,全自动继电保护测试仪及继电保护校验仪适用于电力继保部门各类继电保护装

单相继电保护测试仪特点

武汉微安电力生产UAJB-D全自动继电保护测试仪又称全自动继电保护校验仪及自动化智能继电保护校验仪,全自动继电保护测试仪及继电保护校验仪适用于电力继保部门各类继电保护装置校验项目试验。全自动继电保护测试仪标准支持:GB7261-2008,DL/T995-2006,DL/T1153-2012。

UAJB-D 全自动继电保护测试仪是早期根据现场继电保护的测试要求以及GB7261-2008,DL/T995- 2006标准支持,研发的一款全自动智能化继电保护校验测试仪。

全自动继电保护测试仪采用单片微机技术,由自动同期数字毫秒表,逻辑控制单元,多功能数显单元,高精度数据采集及处理单元,电流、电压输出单元,继保测试仪具有过载及超量程保护单元部分组成,自动显示 打印,测试过程中只需正确接好测试线,便可自动测试,整机精度≤1% 。UAJB-D全自动继电保护测试仪外形美观,性能稳定,操作简单,功能较齐全等优点,该继保测试仪是校验继电保护装置 理想的测试仪。

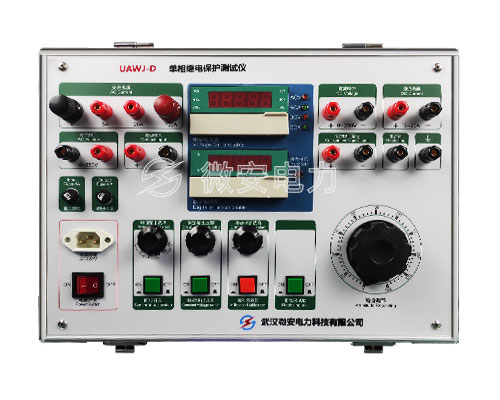

单相继电保护测试仪

单相继电保护测试仪技术参数

交流电压输出:0~250V连续可调,最大输出容量600VA 过量程保护260V,误差为±1%
交流电流输出: 0~50A,0~100A连续可调 误差为±1%
                          0~50A时,开路电压5V
                          0~100A时,开路电压10V 过载保护动作电流120A
直流电压输出: 0~250V连续可调,最大电流2A 过量程保护260V,过载保护动作电流2.1A±5%,误差为±1%
直流电流输出: 0~200mA,0~5A连续可调 误差为±1%
                         0~200mA时,开路电压48V 过载保护动作电流230mA
                         0~5A时,开路电压24V 过载保护动作电流5.2A
直流电压固定输出: 单独输出110V或220V时,电流可达2.5A 但和交流电压电流,直流电压同时输出时,其总容量不能超过600VA
数字毫秒表 最大量程:999秒
分辨率:0.1毫秒
精度:0.1%±1个字
准确度: 采用四位半A/D转换,精度0.1%读数±1个字
测量精度: ≤1%
尺寸: 480×320×160mm3
重量: 18kg


#
