反时限过电流保护试验方法

电力系统继电保护中，线路过流常规保护具有定时限过流保护及反时限过流保护，对于高电压等级线路的接地保护则会投入距离保护及零序过流保护，其中线路常规保护的定时限过流及反时限过流是最基本的，是继电保护测试人员在检修调试工作中一定会校验到的项目，这两者之间到底有什么区别呢？

一、过电流保护的定义

定时限过流保护：顾名思义，按照整定时间进行过电流幅值的保护，即相邻保护的动作时间由负荷向电源方向逐级增大，每套保护的动作时间是恒定不变的，与短路电流的大小无关。

反时限过流保护：可理解为动作电流与动作时间呈反比的保护，即在同一线路不同地点时，由于短路电流不同，保护具有不同的动作时限，在靠近电源端短路电流越大，动作时间越短的保护。简单说就是电流越大，动作时间越短。

二、反时限过电流保护的试验接线

今天我们演示的是反时限过流保护试验方法的实操

先准备好能正常的便携式三相继电保护测试仪 与 微机型线路保护装置

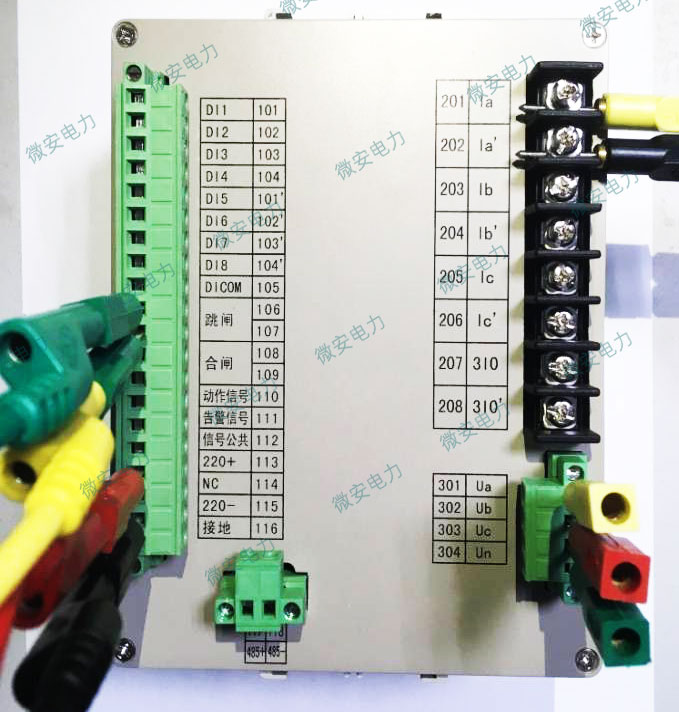

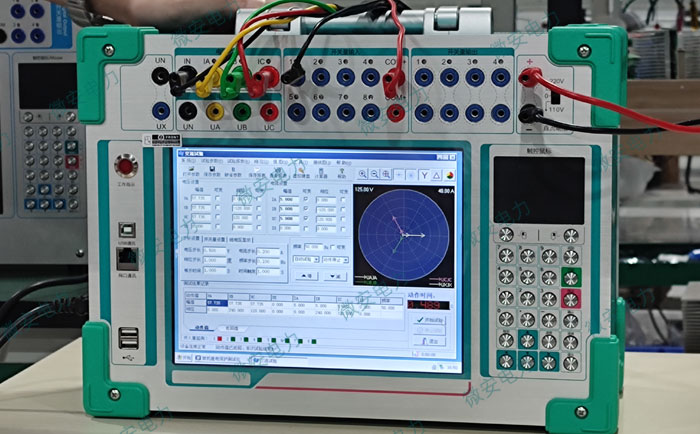

如图1中继电保护测试仪左上角开关量输入（绿黄）连线接图2中继保装置的跳闸端，图1中左下角电流输出线（黄黑）线接继保装置右上角的电流输入端，图1中中间的固定输出110V（红黑）电源线接图2中继保装置的电源输入。接好线后

三、反时限过电流保护试验的参数设置

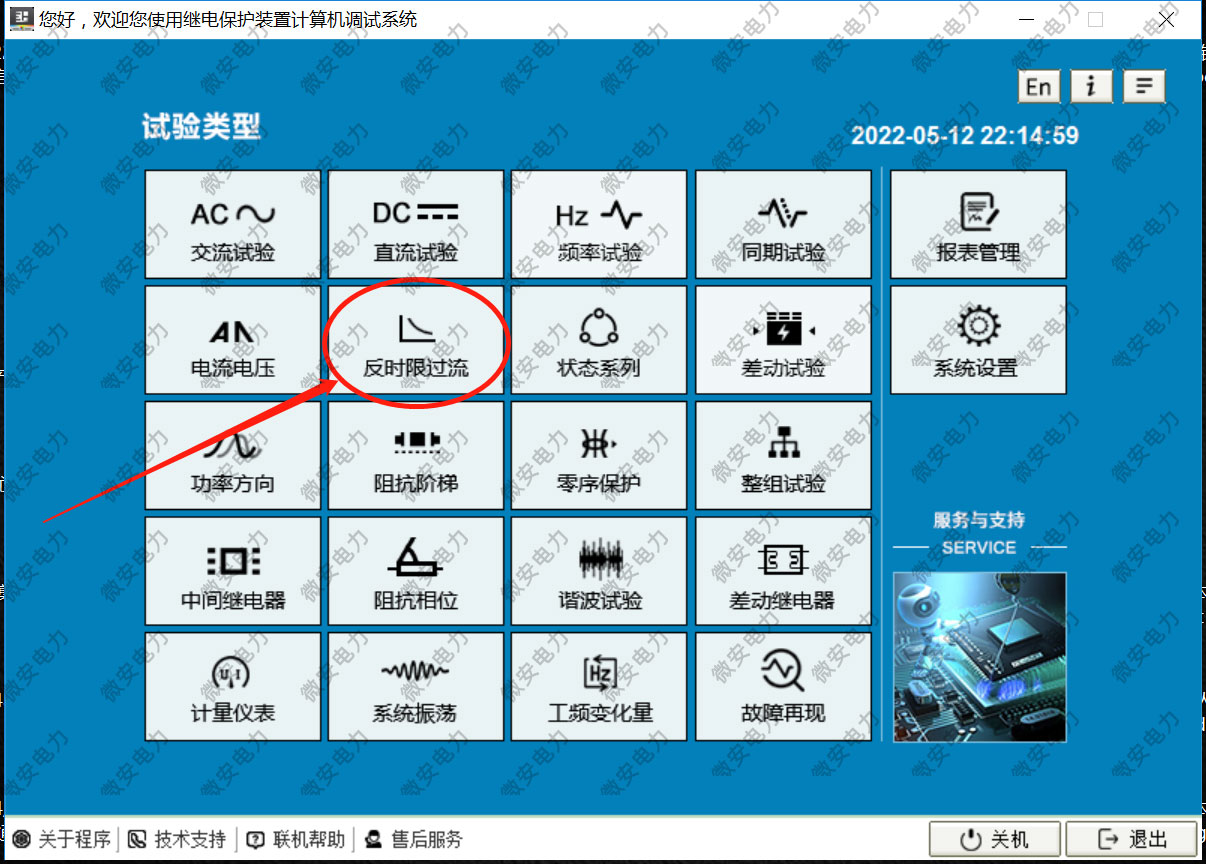

打开继电保护测试仪电源开关以及功放开关，选择“反时限过流”模块，如下图：

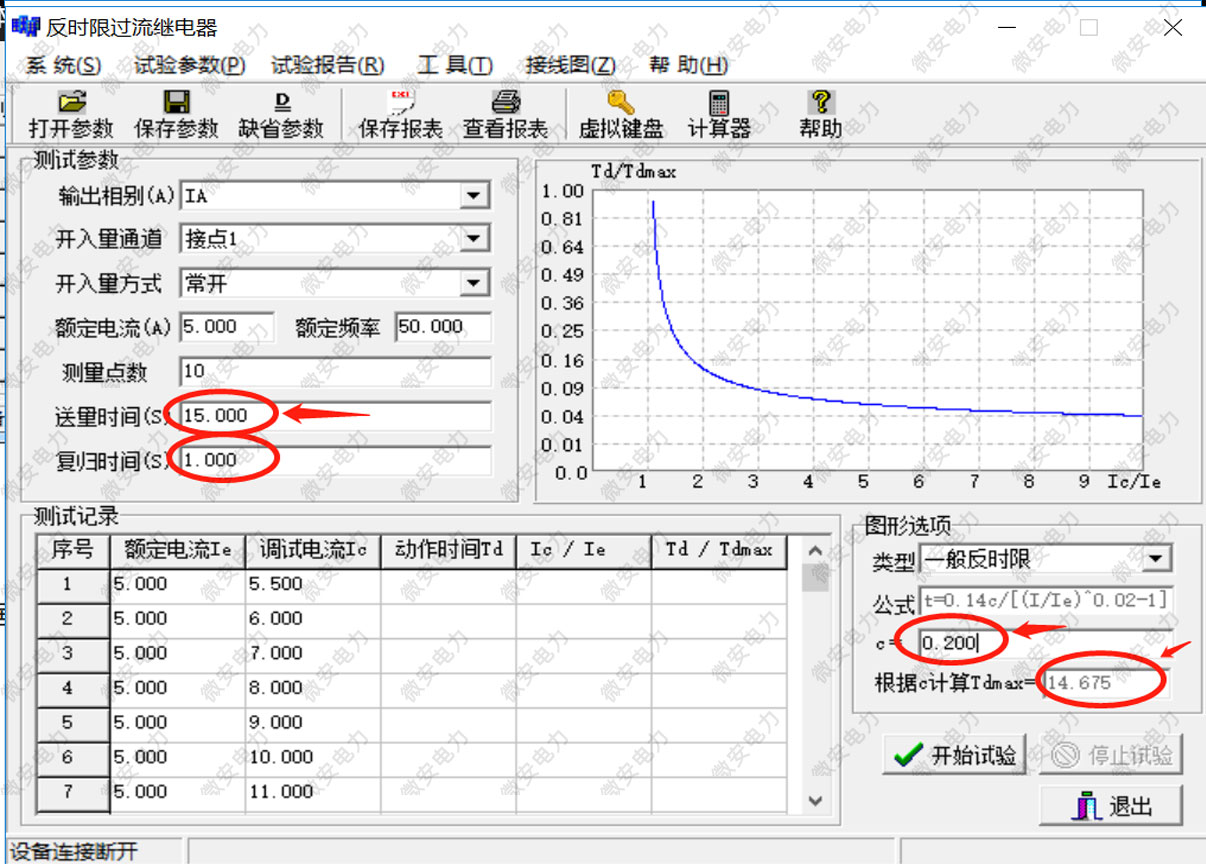

进入“反时限过流”试验界面如下图：

根据继保装置中的压板定值如下图5以及保护定值如下图6，图7，设置试验参数

图4中，根据接线方式，以及保护定值图6，可在“测试参数”中设置前4项参数，第5项测试点数默认10个点，送量时间设置15s，这里需注意的是送量时间即电流输出时间，应大于额定动作时间。而额定动作时间Tdmax=14.675s,所以送量时间应大于14.675s，故设置15s。复归时间默认1s。

反时限根据类型，可以分为“一般反时限”，“非常反时限”以及“极端反时限”，在这里我们以“一般反时限”为例。而下面的公式是根据反时限类型而选择的。反时限类型不同，公式也不一样。

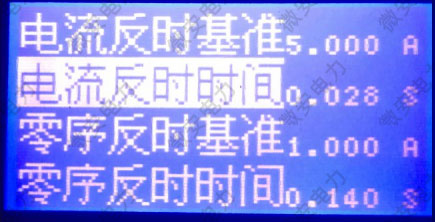

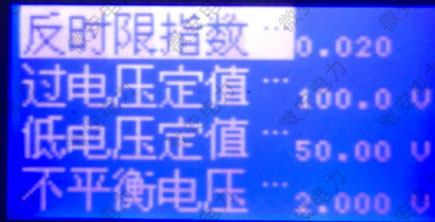

一般反时限的公式：t=0.14c/［(I/Ie)^0.02-1］，在公式中，c值为时间系数，仪器会根据时间系数得出额定动作时间Tdmax，Tdmax决定送量时间，前面也提到过，送量时间应大于额定动作时间。而时间系数c值是根据继保装置中的定值“电流反时时间”决定的，如图6中电流反时时间为0.028s，那么反时系数=电流反时时间/0.14即0.028/0.14=0.2。而反时限指数0.02是“一般反时限”的反时限指数，也是定值。如图7。

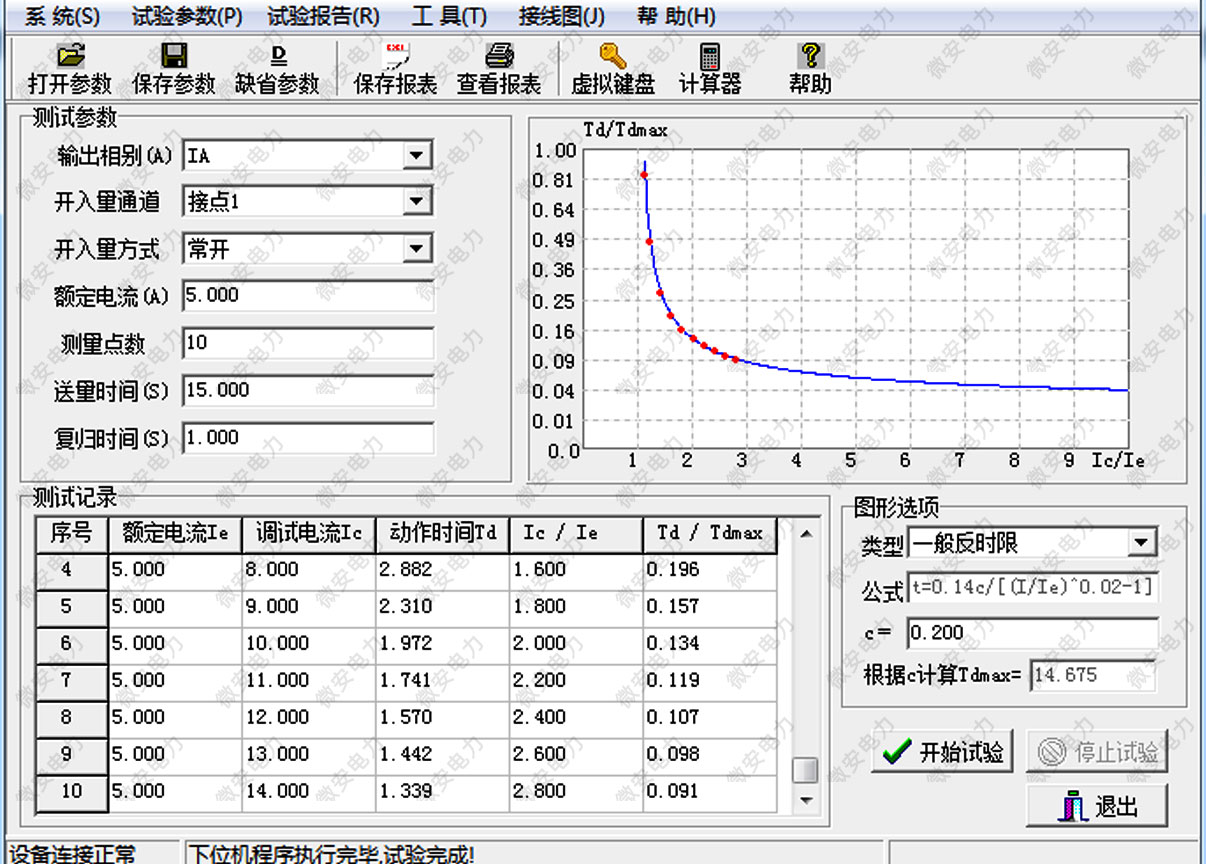

设置完以后，只需点击继电保护测试仪中开始试验即可。仪器自动进入测试状态，测试完成后，仪器会得出动作值，如下图8中所示：

图8中的“测试记录”中，可以看出来，在额定电流5A时，我们给继保装置输入的电流越大，动作时间就越短。测试点数的10个电均落在一般反时限绘制的曲线上。满足反时限中电流与动作时间成反比的关系。

试验到此完成。
