电缆的正序电容一般是在110kv及以上架空电路中需要测量，它采用的是异频线路参数测试仪，试验内容除了正序电容之外还包括，正序阻抗，零序电容，零序阻抗，互感和耦合电容等参数。

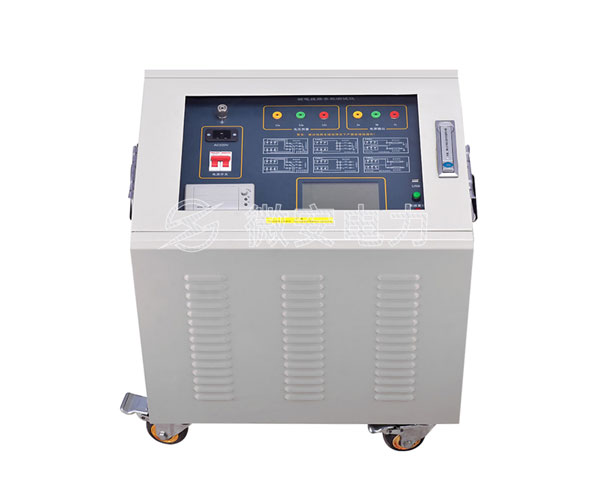

UAXL-Y异频线路参数测试仪———仪器采购 :张经理 153-7708-1310 （微信同号）

一、正序电容测试方法

测量线路正序电容之前要做好防护措施，防止感应电势触电，将测量端的线路挂上接地线或合上地刀可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，在测试仪器接线确认接好完成后，再取下接地线或分开地刀的接地，以保证设备和操作人员的安全。测试仪器出去的黄、绿、红三色测试线尽量悬空，以免感应高压放电击穿测试线！

1、接线:在进行测量时，线路的末端开路，在首端加三相电压，计算正序参数时，电压取末端三相的平均值，电流同理取三相平均值，功率取功率表的代数和，计算每公里线路对地的正序参数，即正序电导，正序电纳和正序导纳。

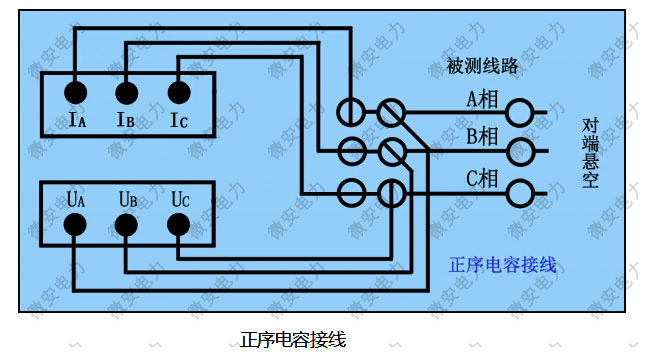

正序电容测量的接线图可参考下图。

正序电容测试接线图

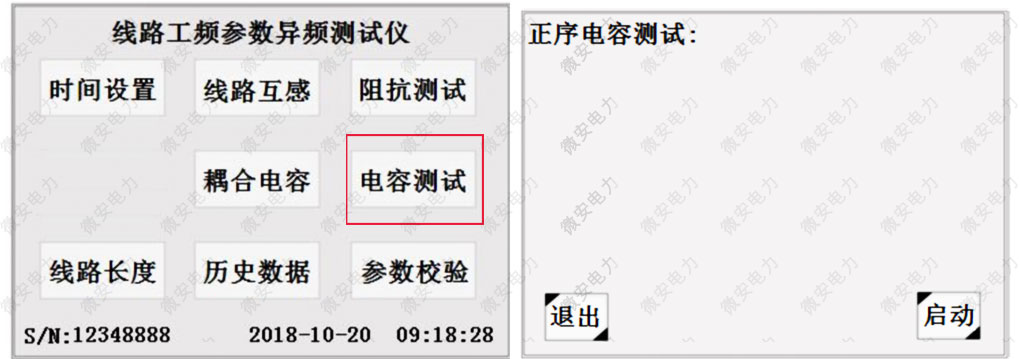

2、启动测试:接线完成后，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），再次确认接线无误，点启动就开始测试

正序电容测试界面

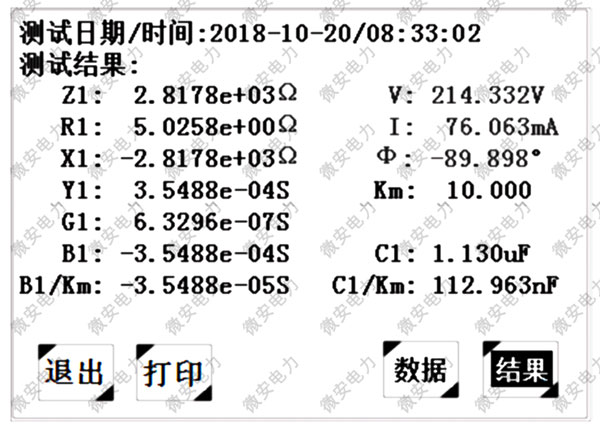

3、测试结果:此图正序电容测试结果

正序电容测试结果

图中测试结果的含义如下:

Z1：总阻抗 V : 测试电压

R1：总电阻 I : 测试电流

X1：总电抗 Ф: 测试角度

Y1：总导纳 Km: 线路长度

G1：总电导

B1 : 总电纳

C1 : 总电容

B1/ Km: 公里电纳

C1/ Km: 公里电容

S : 单位西门子
