SF6密度继电器校验仪常温压力表校验方法
SF6密度继电器校验仪常温压力表校验方法

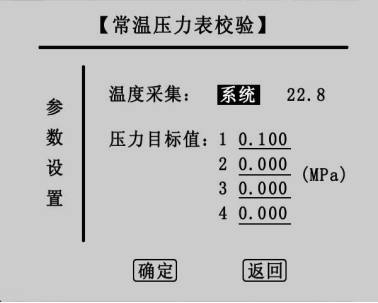

在主界面上光标选中"常温压力表校验"项,"点击选定"则进入常温压力表校验程序,如图1所示。图9为常温压力表校验的参数设置界面,操作旋转鼠标可设置温度采集和压力目标值两个参数。

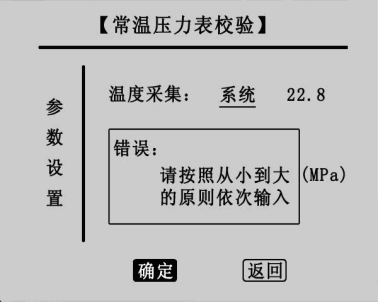

"温度采集"的设置与"密度继电器校验"里的设置相同,"压力目标值"为预设的压力测试点,最多可设置四组,设置时应当从小到大依次设置,若设置有误,点击"确定"会有如下提示如图10:
正确设置压力目标值后点击"确定"进入常温压力表校验界面,点击"返回"则进入主界面。

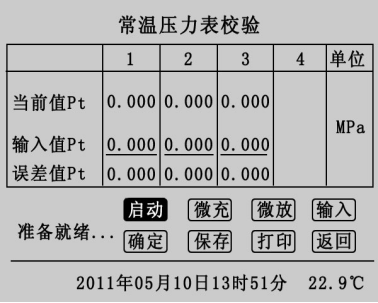

图11为常温压力表校验的测试界面,在参数设置界面预设几组测试点则在该界面的1、2、3、4栏中就会相应的出现几组默认0.000的数值(图11预设了三组测试点第一组为0.2MPa)。"启动"项为自动充气升压到预设点,"微充"、"微放"项为手动充放气,"输入"项为手动输入待测压力表的显示值,"确定"项为一组测试点检测完成,计算并显示出误差值,测试完成后即可保存打印。

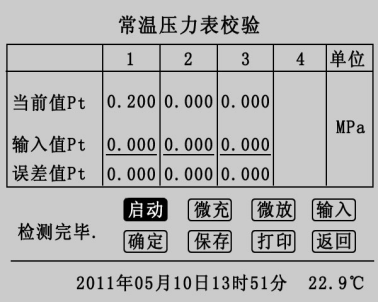

点击"启动"开始检测,第一栏的当前值Pt会升到预设的第一组测试点值0.200MPa时停止如图12所示,在充气的过程中状态栏上会提示"第1次测试",达到预设点压力值时显示"检测完毕"。

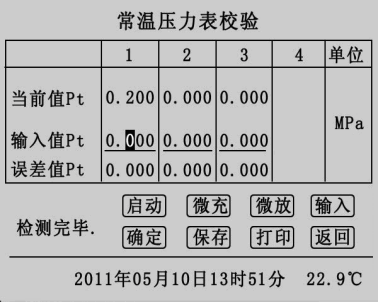

在图12界面中移动光标到"输入","点击选定"光标将移至第一栏的输入值上如图13:

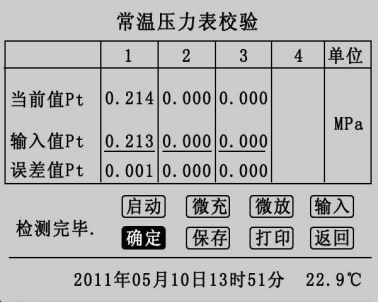

左右旋转鼠标可修改数值,输入待测压力表的显示值后再"点击选定"光标回到"输入"上,点击"确定"第一次测试完成,如图14:
点击"启动"将开启第2次检测,操作流程与第一次相同,预设的三次测试完成后结果如图15所示。
此时可以点击"保存"和"打印"测试记录,点击"返回"则返回测试界面。
