变压器直流电阻测试仪快速操作指南

发布时间:2020-01-09 11:29:24 阅读次数: 377次
变压器直流电阻测试虽然是一项较为简单的工作, 但在作业过程中难免因为不注意导致试验数据不正确或仪器损坏,作业人员可参考此变压器直流电阻测试仪作业指导书

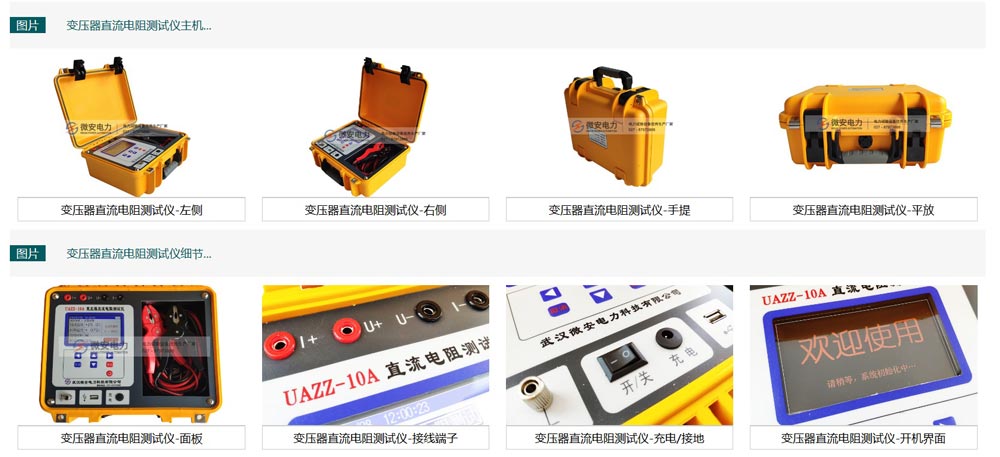

变压器直流电阻测试仪快速操作指南

直流高压发生器

1、对变压器进行停电,验电,放电处理

2、拆除变压器的高低压侧引出线 中性点接地引线无需拆除

3、使用直流电阻测试仪标配的标准电阻,对仪器进行简单校验,确保仪器精度无误。

4、接好直流电阻测试仪接地线

5、对应颜色接好仪器的测试线夹,注意: 粗的为I(电流端子) 细的为U(电压端子)

6、打开仪器电源开关, 选择合适的电流档位(可直接选择自动档位), 按下测试按键,等待充电并测试完成

7、待数据稳定,读取测试结果,并按下仪器"复位"按键,对测试绕组进行放电

8、更换被试品侧接线至下一绕组进行 测试。

#
