UAFA-103E互感器综合测试仪

互感器综合测试仪是武汉微安电力生产的互感器专用测试仪器,支持检测CT和PT、单机输出电压0-2500V,电流0-600A,自动化测试,主要用于保护用互感器的检测

      • 支持检测CT和PT
      • 自动给出5%和10%误差曲线
      • 小巧轻便≤22Kg,非常利于现场测试
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、 终生维修等服务。
咨询热线:027-87973866 / 15377081310
分享到:
说明微安电力承诺本官网所售「互感器综合测试仪」支持标准DL/T845.3-2004,微安电力对出厂的每台设备严格质检,保证精度和性能,凡购买互感器综合测试仪,三年质保(另约定的除外),开具13%增值税专用发票,享有免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

产品简介

UAFA-103E互感器测试仪设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。

UAFA-103E互感器测试仪又称互感器伏安特性测试仪,互感器特性综合测试仪具有伏安特性(励磁特性)曲线、输出误差曲线、变比测量,极性判断、一次通流测试、交流耐压测试及铁心退磁功能。

UAFA-103E互感器特性测试仪是一款CT/PT互感器特性综合测试仪,互感器特性综合测试仪是继电保护和高压绝缘专业的专业互感器测试仪。互感器特性综合测试仪具有伏安特性(励磁特性)曲线、输出误差曲线、变比测量,极性判断、一次通流测试、交流耐压测试及铁心退磁功能。 互感器特性综合测试仪可以完成的试验包括:CT励磁特性曲线,自动给出拐点值,自动给出5%和10%的误差曲线,变比测量, 极性判断,一次通流测试,交流耐压测试,铁心退磁, PT励磁特性曲线,自动给出拐点值,变比测量,极性判断,交流耐压测试,铁心退磁。

UAFA-103E互感器特性综合测试仪采用大屏旋转鼠标快速操作、自动打印,互感器特性综合测试仪可通过专用接口至PC端上微机操作和分析报表

主要特点

1、支持检测CT和PT
2、满足 GB1207、GB1208等规程要求.
3、无需外接其它辅助设备,单机即可完成所有检测项目.
4、自带微型快速打印机、可直接现场打印测试结果.
5、采用智能控制器,操作简单.
6、大屏幕液晶,图形化显示接口.
7、按规程自动给出CT/PT(励磁)拐点值.
8、自动给出5%和10%误差曲线.
9、可保存3000组测试资料,掉电后不丢失.
10、支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.
11、小巧轻便≤22Kg,非常利于现场测试.

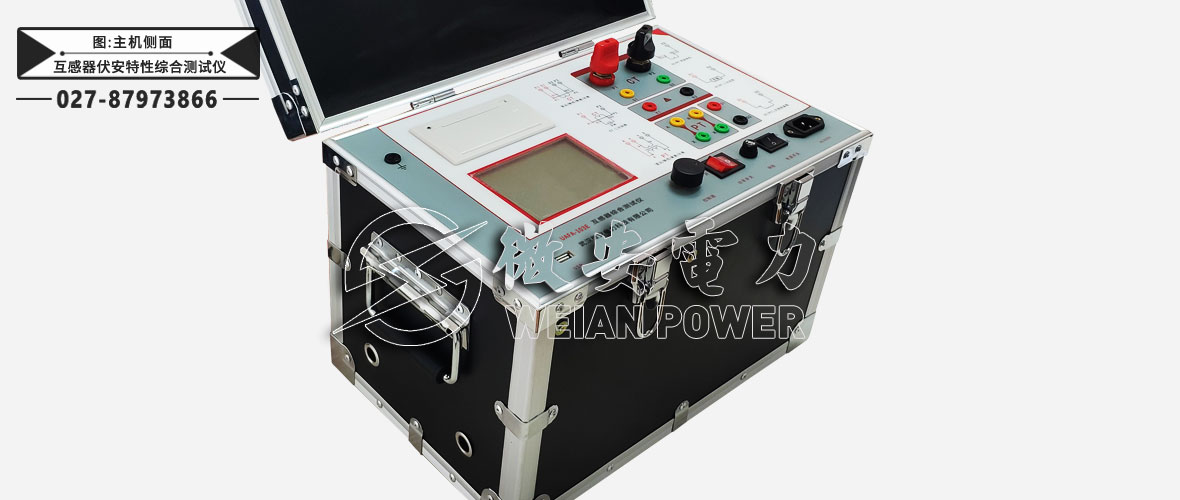

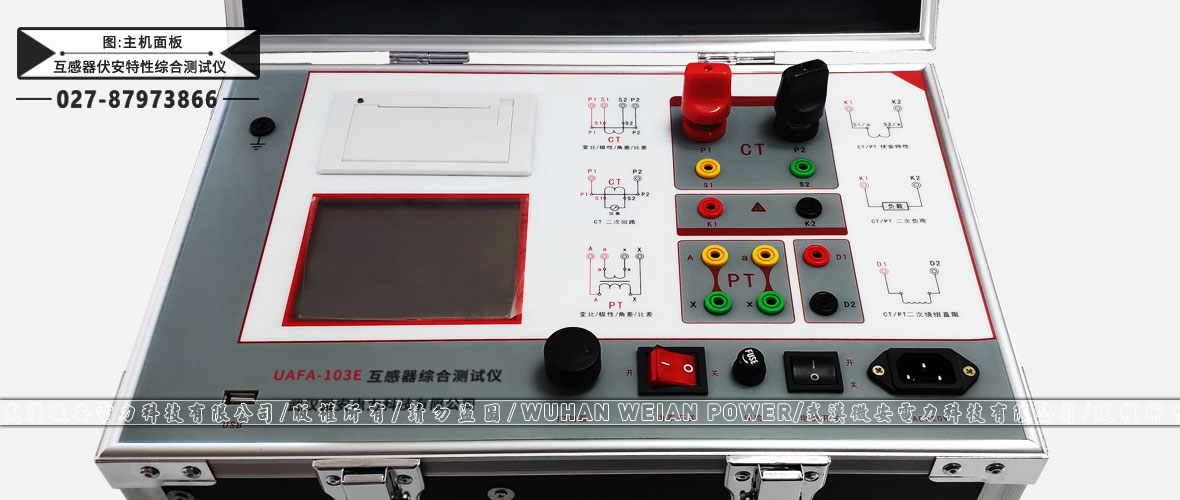

图片展示

互感器综合测试仪 互感器综合测试仪

互感器综合测试仪

技术参数

产品功能
CT(保护类、计量类) PT
• 伏安特性(励磁特性)曲线 • 伏安特性(励磁特性)曲线
• 自动给出拐点值 • 自动给出拐点值
• 自动给出5%和10%的误差曲线 • 变比测量
• 变比测量 • 极性判断
• 比差测量 • 比差测量
• 角差测量 • 角差测量
• 极性判断 • 交流耐压测试
• 一次通流测试 • 二次负荷测试
• 交流耐压测试 • 二次绕组测试
• 二次负荷测试 • 铁心自动退磁
•二次绕组测试
• 铁心自动退磁
技术参数
工作电源 AC220V±10% 、50Hz
设备输出 0~1000V(0-20A)
输出电流 0~600A(0-5V)
二次绕组电阻测量 范围 0.1~300Ω
精度 0.5%±1mΩ
二次实际负荷测量 范围 5~300VA
精度 ≤0.5%
CT/PT角差测量 精度 ±4min
分辨率 0.1min
CT/PT比差测量 精度 ≤0.05%
分辨率 0.1
CT变比测量 范围 5-25000A/5A(5000A/1A)
精度 ≤0.5%
PT变比测量 范围 1-10000
精度 ≤0.5%
工作环境 温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
尺寸 380 × 240× 260(mm3)
重量 ≤22kg

图片展示

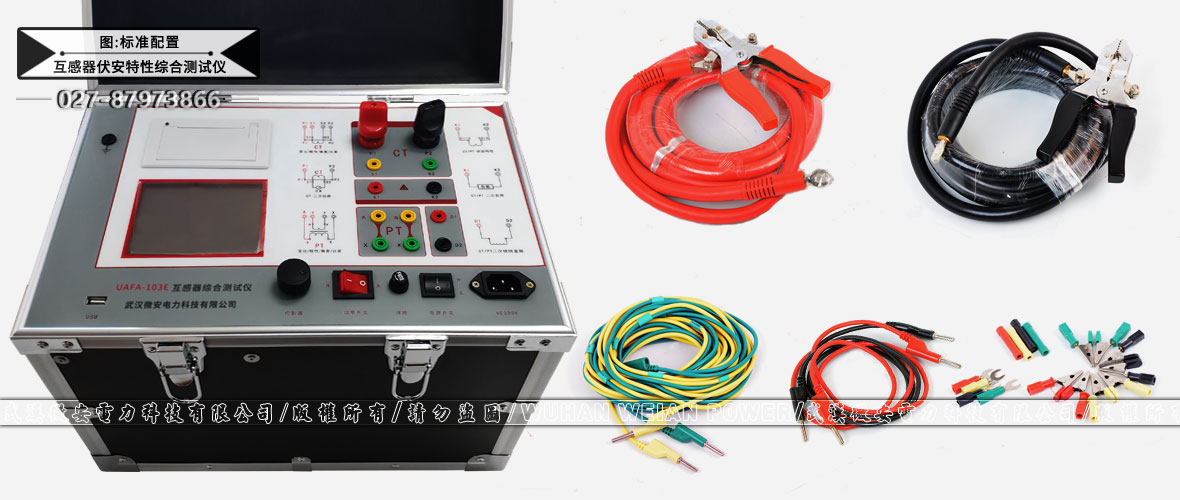

附件配件

本产品UAFA-103E互感器综合测试仪详细清单请以说明书或代销合同为准


互感器特性综合测试仪 1台
测试线 1套
电源线 1根
打印纸 2卷
检验报告 1本
说明书 1本
合格证 1张

互感器综合测试仪

互感器综合测试仪

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

工艺丨应用

图片互感器综合测试仪工艺丨应用...
  • 伏安特性测试仪
    打印机及屏幕
  • 伏安特性测试仪

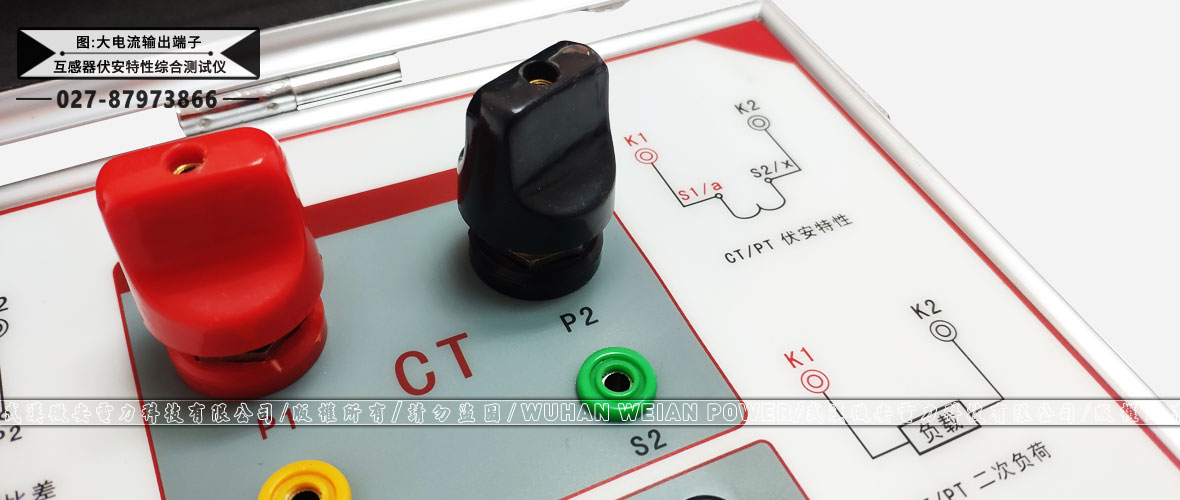

    CT测试端子
  • 伏安特性测试仪
    旋转鼠标
  • 伏安特性测试仪

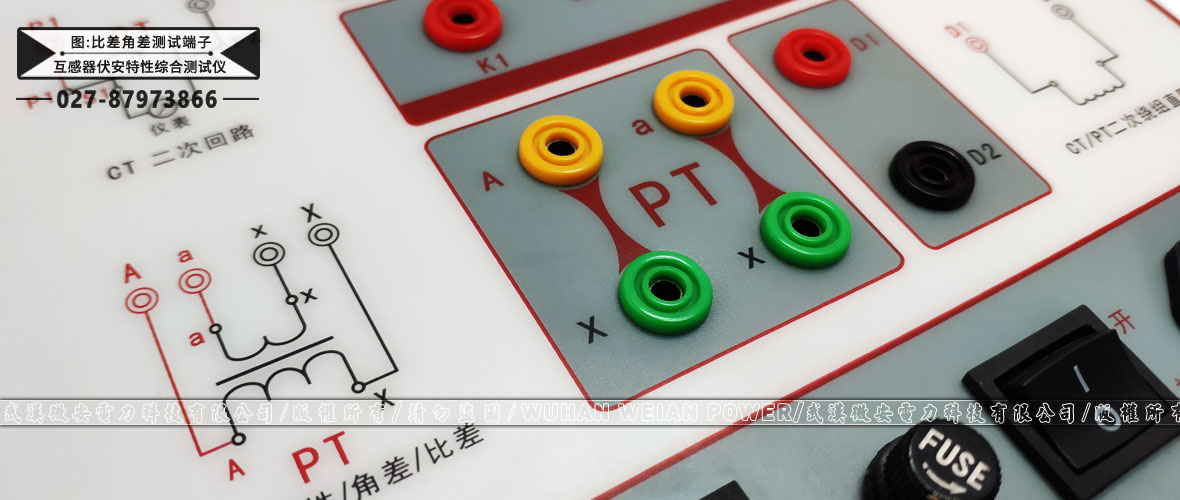

    PT测试端子
