绝缘电阻测试仪和接地电阻测试仪的区别
绝缘电阻测试仪和接地电阻测试仪的区别
一、绝缘电阻测试仪
绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻
一、接地电阻测试仪
接地电阻测试仪又称数字接地电阻测量仪、接地电阻测试仪、数字式接地电阻测试仪、数字式接地电阻表及便携式数字接地电阻测试仪，原理上是由DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波换算数字显示，测量范围有0～2Ω，0～20Ω，0～200Ω，三个不同量程，提高显示的精度。数字接地电阻测试仪采用电子升压，替代了传统人工手摇发电工作方式， 该数字接地电阻测试仪是防雷接地必不可少的检验测试仪
三、绝缘电阻测试仪和接地电阻测试仪的测试方式区别
（1）绝缘电阻测试仪的测试方式
绝缘电阻测试仪是测试电线电缆相间、层间以及中性点之间的绝缘程度，测试数值越高，绝缘性能越好，绝缘电阻的测量可以采用UMG2672电子兆欧表进行测量。
（2）接地电阻测试仪的测试方式

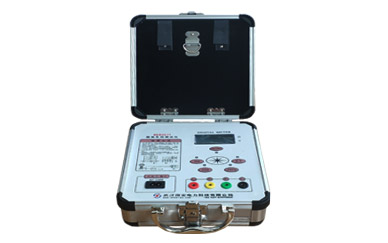

接地电阻测试仪是检测接地电阻是否合格的电力设备。接地电阻测试仪的测试方式是电气设备依靠大地连接成同电位，是反应导线或防雷引下线与大地接触的紧密程度。接地电阻测试仪测量出来的数值大小是保证人身安全的一种有效措施，可采用微安电力生产的DER2571 数字接地电阻测试仪。
四、绝缘电阻测试仪和接地电阻测试仪的原理区别
（1）绝缘电阻测试仪的原理
当使用绝缘电阻测试仪测量绝缘电阻时，把直流电压U加于绝缘物上，此时有一电流随时间做衰减性变化，最后 趋于一个稳定值。
通常，绝缘电阻测试仪的电流是电容电流、吸收电流和传导电流的总和。电容电流Ic，它的衰减速度很快；吸收电流Iaδc，它比电容电流衰减慢得多；传导电流Inp，它经很短时间就趋于稳定。
利用绝缘电阻测试仪进行测试的过程中，如果绝缘没有受潮并且表面清洁，瞬变电流分量Ic、Iaδc很快衰减为零，仅剩很小的传导电流Inp通过，因为绝缘电阻与流通电流成反比，绝缘电阻将上升很快，并且稳定在很大的数值上。反之，如果绝缘受了潮，传导电流显著增大，甚至比吸收 电流Iaδc起始值增大更快，瞬变电流成分明显减少，绝缘电阻值表现很低，并且随时间的加长而变化甚微。
所以，在绝缘电阻测试仪进行试验中，一般通过吸收比判断绝缘的受潮情况，而当吸收比大于1.3时，表明绝缘良好，如果吸收比近于1 时，就表明绝缘受了潮。
（2）接地电阻测试仪的原理
接地电阻测试仪也叫接地电阻测量仪、接地摇表。接地电阻测试的测试原理是，通过被测物的接地电极"E"和供电电极"H(C)"，之间的交流恒电"I"，即可得到接地电阻值"Rx"，发现接地电极"E"和 测量电极"S(P)"之间的位差"V"。
五、绝缘电阻测试仪和接地电阻测试仪的适用范围不同
（1）绝缘电阻测试仪的适用范围
绝缘电阻测试仪适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电气设备等的绝缘电阻的测量。该高压电子兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的接地电阻测试仪表。
（2）接地电阻测试仪的适用范围
接地电阻测试仪由DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波换算数字显示。接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻测试和测量。
